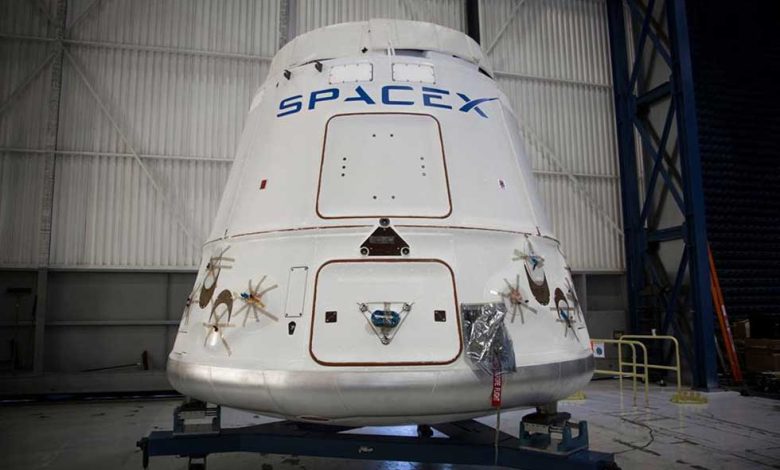

فضاپیمای دراگون Cargo Dragon یا «دراگون باری» یکی از پیشرفتهترین فضاپیماهای باری جهان است که توسط شرکت SpaceX ساخته شده تا تجهیزات، مواد غذایی، آزمایشهای علمی و قطعات مختلف را به ایستگاه فضایی بینالمللی منتقل کند. فضاپیما دراگون نقش مهمی در کاهش هزینه مأموریتهای فضایی و افزایش توان حمل بار به مدار زمین داشته است. پیش از ورود دراگون، ناسا وابستگی زیادی به فضاپیماهای روسی و سامانههای قدیمی داشت، اما اسپیسایکس توانست با فناوری استفاده مجدد، صنعت حملونقل فضایی را متحول کند.
دراگون نخستین فضاپیمای خصوصی جهان بود که توانست به ایستگاه فضایی بینالمللی متصل شود و سپس سالم به زمین بازگردد. این اتفاق نقطه عطفی در تاریخ صنعت فضایی محسوب میشود. برخلاف بسیاری از فضاپیماهای قدیمی که پس از یک مأموریت نابود میشدند، دراگون میتواند بارها مورد استفاده قرار گیرد و همین موضوع هزینه مأموریتها را به شکل چشمگیری کاهش داده است.
معرفی Cargo Dragon
فضاپیمای دراگون Cargo Dragon نسخه باری خانواده دراگون است که توسط شرکت SpaceX برای ناسا و برنامه خدمات تجاری ارسال بار طراحی شد. این فضاپیما برای انتقال محموله به مدار پایین زمین ساخته شده و اصلیترین مقصد آن ایستگاه فضایی بینالمللی است. طراحی دراگون بهگونهای انجام شده که بتواند هم بارهای حساس تحت فشار و هم تجهیزات بیرونی را حمل کند.
نخستین نسخه دراگون که امروزه با نام Dragon 1 شناخته میشود، در سال ۲۰۱۰ به فضا پرتاب شد. بعدها نسخه پیشرفتهتر Dragon 2 توسعه یافت که علاوه بر حمل بار، توانایی حمل فضانورد را نیز پیدا کرد. نسخه Cargo Dragon امروزی بر پایه فناوری Dragon 2 ساخته شده و نسبت به نسل قبلی دارای سامانههای خودکار بسیار پیشرفتهتری است.
یکی از دلایل اهمیت فضاپیمای دراگون این است که آمریکا پس از بازنشستگی شاتلهای فضایی، برای مدتی توانایی مستقل حمل بار و فضانورد را از دست داده بود. اسپیسایکس با توسعه دراگون توانست بخشی از این وابستگی را از بین ببرد و دوباره امکان ارسال مستقل تجهیزات به ایستگاه فضایی را فراهم کند.
مشخصات کامل فضاپیمای دراگون
| مشخصه | توضیحات |
|---|---|
| نام فضاپیما | دراگون باری |
| نام انگلیسی | Cargo Dragon |
| شرکت سازنده | اسپیس ایکس |
| نوع فضاپیما | فضاپیمای باری قابل استفاده مجدد |
| سال نخستین پرواز | ۲۰۱۰ میلادی |
| ماموریت اصلی | حمل تجهیزات و محموله به ایستگاه فضایی بینالمللی |
| ظرفیت حمل بار | بیش از ۶۰۰۰ کیلوگرم |
| قابلیت بازگشت | قابلیت بازگشت سالم به زمین |
| سامانه پرتاب | موشک فالکون ۹ |
| ویژگی مهم | اولین فضاپیمای خصوصی که به ایستگاه فضایی بینالمللی متصل شد |
ظرفیت حمل بار تحت فشار و بدون فشار
فضاپیما قابلیت حمل دو نوع محموله را دارد؛ بار تحت فشار و بار بدون فشار. بار تحت فشار شامل تجهیزاتی است که باید در محیطی مشابه فضای داخل ایستگاه فضایی نگهداری شوند. مواد غذایی، لباس فضانوردان، تجهیزات پزشکی، رایانهها و آزمایشهای علمی در این بخش قرار میگیرند.
ظرفیت بخش تحت فشار در نسخههای جدید فضاپیمای دراگون به حدود ۶۰۰۰ کیلوگرم میرسد که رقم بسیار بزرگی برای یک فضاپیمای باری محسوب میشود. این محفظه دارای کنترل دما و فشار است تا تجهیزات حساس هنگام سفر فضایی آسیب نبینند.
بخش بدون فشار برای حمل تجهیزاتی استفاده میشود که قرار است خارج از ایستگاه فضایی نصب شوند. پنلهای خورشیدی، قطعات بزرگ فنی و تجهیزات علمی خارجی معمولاً در این قسمت قرار میگیرند. دراگون به کمک بازوی رباتیک ایستگاه فضایی میتواند این تجهیزات را تخلیه کند.

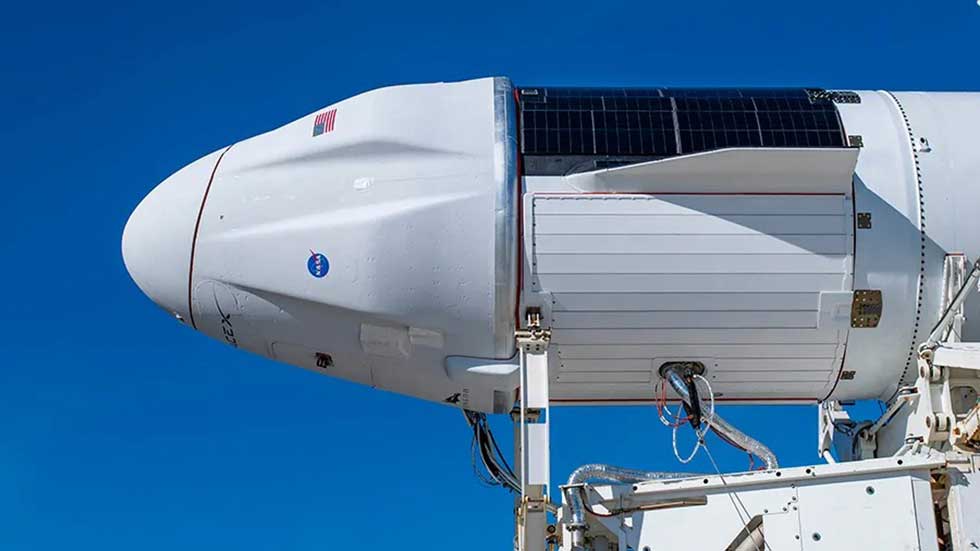

ابعاد و وزن کپسول دراگون
کپسول دراگون دارای طراحی مخروطی خاصی است که به آن کمک میکند هنگام بازگشت به جو زمین پایداری بالایی داشته باشد. ارتفاع کلی کپسول حدود ۸.۱ متر و قطر آن حدود ۴ متر است. این ابعاد باعث میشود فضای کافی برای حمل تجهیزات بزرگ وجود داشته باشد. وزن کلی فضاپیمای دراگون هنگام پرتاب بسته به نوع مأموریت متفاوت است، اما معمولاً جرم آن همراه با بار به بیش از ۱۲ هزار کیلوگرم میرسد. ساختار بدنه از آلیاژهای مقاوم و مواد سبک ساخته شده تا هم استحکام بالا و هم وزن نسبتاً کم فراهم شود.
بخش جلویی دراگون دارای درپوش محافظ است که هنگام اتصال به ایستگاه فضایی باز میشود. این طراحی از سامانه اتصال و حسگرها در برابر گرمای شدید و برخورد ذرات محافظت میکند.
نحوه پرتاب با موشک Falcon 9
فضاپیمای دراگون توسط موشک Falcon 9 به فضا پرتاب میشود. فالکون ۹ یکی از مشهورترین موشکهای جهان است که توسط اسپیسایکس ساخته شده و به دلیل قابلیت استفاده مجدد شهرت زیادی دارد.
پرتاب معمولاً از پایگاه فضایی کندی در فلوریدا انجام میشود. پس از روشن شدن موتورهای مرحله اول، موشک با نیروی عظیم از سکوی پرتاب جدا میشود. چند دقیقه بعد مرحله اول جدا شده و به زمین بازمیگردد، در حالی که مرحله دوم به حمل دراگون به سمت مدار ادامه میدهد. یکی از ویژگیهای مهم فالکون ۹ فرود عمودی مرحله اول است. این فناوری باعث شده هزینه پرتابها به شدت کاهش پیدا کند. اسپیسایکس بارها یک موشک را در مأموریتهای مختلف استفاده کرده که پیشتر در صنعت فضایی تقریباً غیرممکن تصور میشد.
فرآیند اتصال به ایستگاه فضایی
پس از رسیدن دراگون به مدار زمین، فرآیند نزدیک شدن به ایستگاه فضایی آغاز میشود. این مرحله بسیار حساس است زیرا کوچکترین خطا میتواند خطر بزرگی ایجاد کند. دراگون به آرامی و با دقت بسیار زیاد به ایستگاه نزدیک میشود.
در نسخههای اولیه، فضانوردان با استفاده از بازوی رباتیک Canadarm2 فضاپیما را گرفته و به ایستگاه متصل میکردند. اما در نسخههای جدید فضاپیمای دراگون Cargo Dragon فرآیند اتصال کاملاً خودکار انجام میشود. پس از اتصال، فشار هوا میان ایستگاه و کپسول برابر میشود و سپس فضانوردان در را باز کرده و تخلیه بار آغاز میشود. این مرحله ممکن است چندین ساعت طول بکشد.
سیستم خودکار Docking
یکی از پیشرفتهترین فناوریهای Cargo Dragon سامانه Docking خودکار آن است. این سامانه از دوربینها، حسگرهای لیزری و رایانههای بسیار دقیق استفاده میکند تا فضاپیما بدون دخالت انسان به ایستگاه فضایی متصل شود. سامانه هوشمند دراگون بهطور مداوم فاصله، سرعت و زاویه حرکت را محاسبه میکند. اگر مشکلی تشخیص داده شود، فضاپیما میتواند بهطور خودکار عملیات نزدیک شدن را متوقف کند.
فناوری اتصال خودکار اهمیت زیادی دارد زیرا وابستگی به عملیات دستی را کاهش میدهد و احتمال خطاهای انسانی کمتر میشود. این سامانه یکی از دلایل اصلی موفقیت مأموریتهای جدید اسپیسایکس است.
سپر حرارتی PICA-X
یکی از مهمترین بخشهای فضاپیمای دراگون سپر حرارتی آن است. هنگام بازگشت به زمین، دمای سطح فضاپیما به هزاران درجه سانتیگراد میرسد و بدون محافظ مناسب، کپسول کاملاً نابود میشود. اسپیسایکس از مادهای پیشرفته به نام PICA-X استفاده میکند. این سپر حرارتی نسخه توسعهیافته فناوری ناسا است و توانایی تحمل دمای بسیار بالا را دارد. ویژگی مهم PICA-X قابلیت استفاده مجدد آن است. سپر حرارتی در بخش زیرین کپسول نصب شده و هنگام ورود مجدد به جو، بیشترین فشار حرارتی را تحمل میکند. همین فناوری باعث شده دراگون بتواند سالم به زمین بازگردد.
سیستم تأمین انرژی و پنلهای خورشیدی

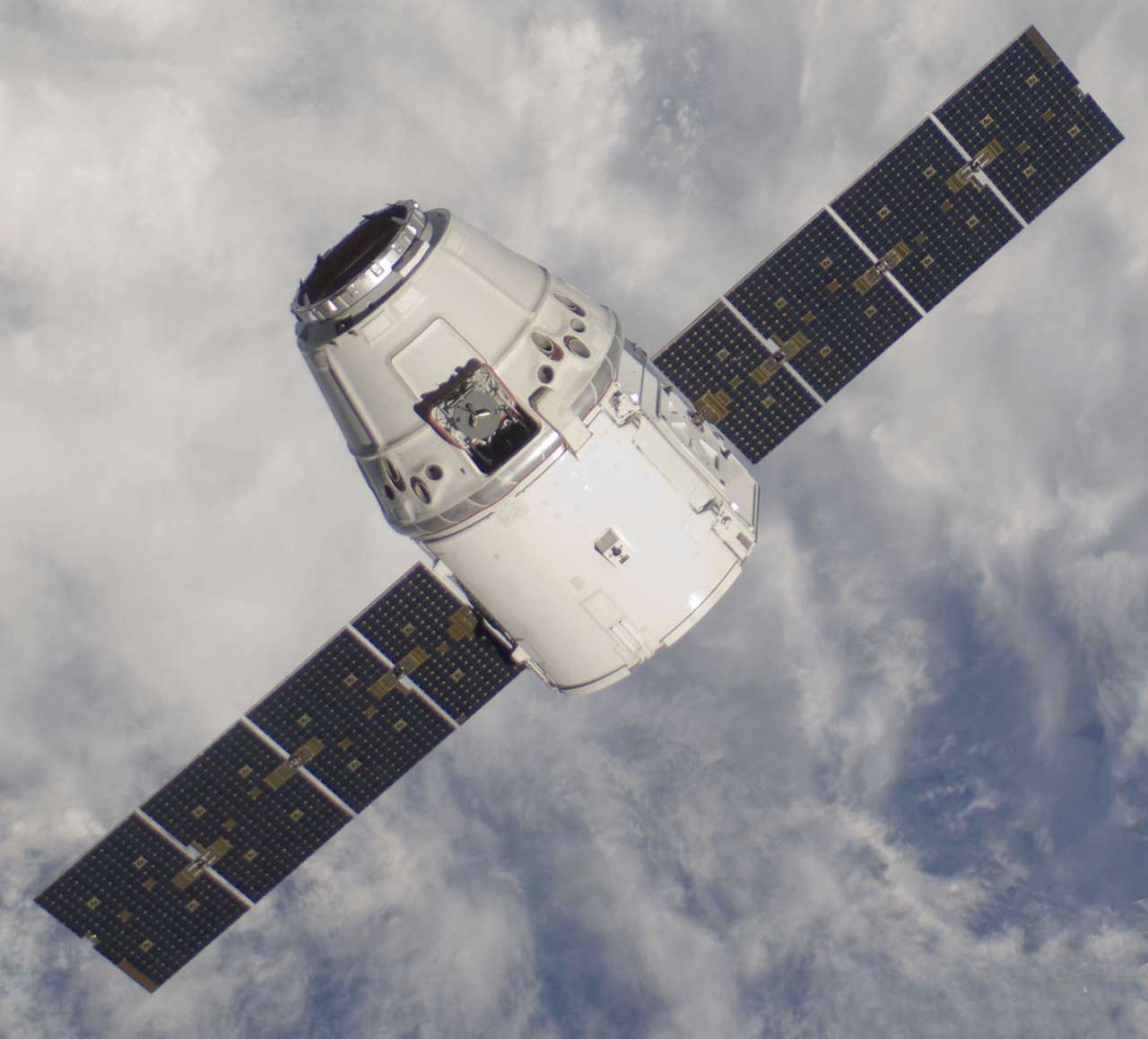

فضاپیمای دراگون Cargo Dragon برای تأمین برق از پنلهای خورشیدی استفاده میکند. در نسخههای اولیه پنلها به شکل بازشونده بودند، اما در نسخههای جدید سلولهای خورشیدی مستقیماً روی بدنه نصب شدهاند.
این پنلها انرژی موردنیاز سامانههای ارتباطی، رایانهها، حسگرها و کنترل دما را فراهم میکنند. برق تولیدشده در باتریهای داخلی ذخیره میشود تا در زمان عبور از سایه زمین نیز سامانهها فعال بمانند. طراحی جدید باعث کاهش پیچیدگی مکانیکی و افزایش اطمینان مأموریت شده است. حذف پنلهای بازشونده احتمال خرابی را کاهش داده و نگهداری فضاپیما را سادهتر کرده است.
فناوری استفاده مجدد دراگون
مهمترین تحول اسپیسایکس در صنعت فضایی، فناوری استفاده مجدد است. پیش از این بیشتر فضاپیماها و موشکها پس از یک مأموریت نابود میشدند. اما دراگون میتواند پس از بازگشت، تعمیر و دوباره استفاده شود. این موضوع هزینه مأموریتهای فضایی را به شدت کاهش داده است. ناسا اکنون میتواند با بودجه کمتر، تعداد بیشتری مأموریت انجام دهد. همچنین زمان آمادهسازی برای مأموریتهای جدید کوتاهتر شده است. کپسولهای دراگون چندین بار در مأموریتهای مختلف استفاده شدهاند و عملکرد موفقی داشتهاند.

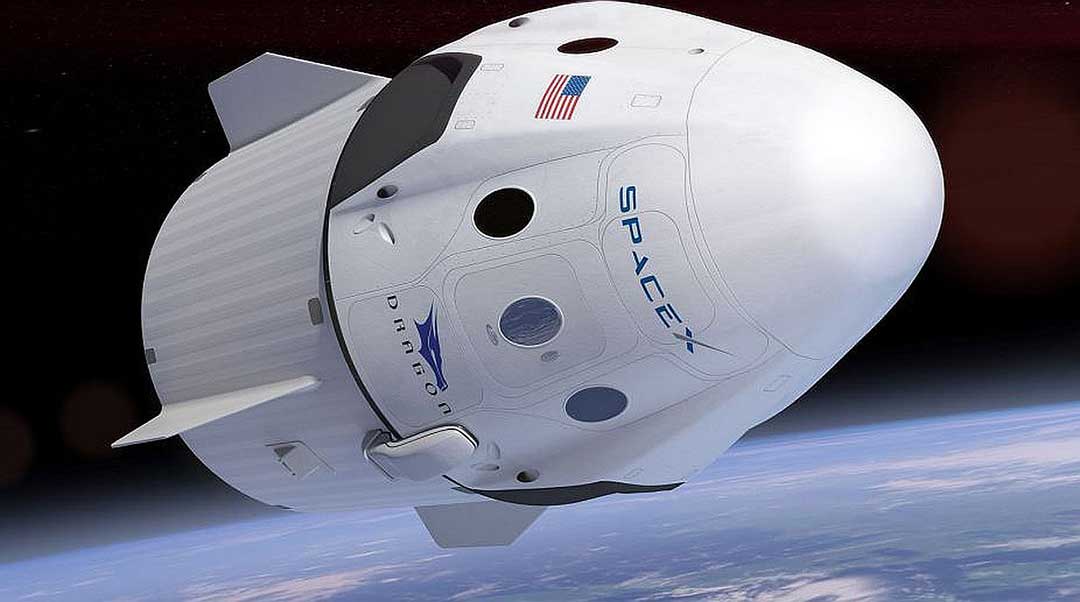

نحوه بازگشت و فرود در اقیانوس
پس از پایان مأموریت، فضاپیمای دراگون از ایستگاه فضایی جدا میشود و به سمت زمین بازمیگردد. هنگام ورود به جو، سپر حرارتی بخش زیادی از گرمای شدید را جذب میکند. در ارتفاع مشخص، چترهای نجات اصلی باز میشوند تا سرعت فرود کاهش پیدا کند. سپس کپسول در اقیانوس فرود میآید. تیمهای بازیابی اسپیسایکس با کشتیهای مخصوص به محل فرود میروند و کپسول را جمعآوری میکنند. فرود در اقیانوس مزیت مهمی دارد زیرا فشار کمتری به فضاپیما وارد میشود و احتمال آسیب کاهش مییابد. همچنین امکان انتقال سریع نمونههای علمی به آزمایشگاهها فراهم میشود.
تفاوتهای Dragon 1 و Dragon 2
Dragon 1 نخستین نسل دراگون بود که بیشتر برای حمل بار استفاده میشد. این نسخه برای اتصال به ایستگاه فضایی نیاز به بازوی رباتیک داشت و سامانه اتصال خودکار نداشت. Dragon 2 پیشرفتهتر، ایمنتر و کاملاً خودکار است. این نسخه علاوه بر حمل بار، قابلیت حمل فضانورد را نیز دارد. سامانههای رایانهای، نمایشگرها و فناوری کنترل پرواز در آن بسیار مدرنتر شدهاند. نسخه جدید از موتورهای SuperDraco نیز بهره میبرد که برای سامانه فرار اضطراری استفاده میشوند. این موتورها در صورت بروز مشکل هنگام پرتاب، کپسول را به سرعت از موشک دور میکنند.
هزینه تقریبی هر پرتاب فضاپیمای دراگون
هزینه دقیق مأموریتهای Cargo Dragon بسته به نوع بار و قرارداد ناسا متفاوت است، اما برآوردها نشان میدهد هر مأموریت معمولاً صدها میلیون دلار هزینه دارد. با این حال استفاده مجدد باعث شده این هزینه نسبت به سامانههای قدیمی بسیار کمتر باشد. برخی گزارشها هزینه پرتاب Falcon 9 را حدود ۶۷ میلیون دلار اعلام کردهاند، اما هزینه کامل مأموریت شامل آمادهسازی، کپسول، عملیات زمینی و پشتیبانی ایستگاه فضایی نیز میشود. در مقایسه با دوران شاتلهای فضایی، هزینه ارسال هر کیلوگرم بار به مدار اکنون بسیار کمتر شده است و این موضوع تحول بزرگی در اقتصاد فضایی ایجاد کرده است.
مقایسه با سایر فضاپیماهای باری
فضاپیمای دراگون رقبای مهمی مانند Cygnus شرکت نورثروپ گرومن و Progress روسیه دارد. هرکدام از این فضاپیماها ویژگیهای خاص خود را دارند. فضاپیمای Progress سالها ستون اصلی حمل بار به ایستگاه فضایی بود اما قابلیت بازگشت سالم به زمین را ندارد. Cygnus نیز پس از پایان مأموریت در جو میسوزد. اما دراگون میتواند بار و نمونههای علمی را سالم به زمین بازگرداند و این یک مزیت بزرگ محسوب میشود. از نظر فناوری نیز دراگون پیشرفتهتر است. سامانه اتصال خودکار، استفاده مجدد و طراحی مدرن باعث شده بسیاری از کارشناسان آن را موفقترین فضاپیمای باری خصوصی جهان بدانند.
