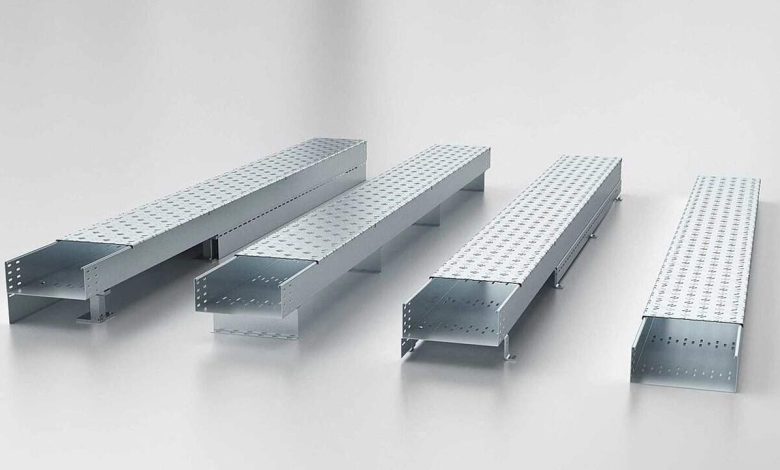

عرض سینی کابل باید متناسب با تعداد و حجم کابلها انتخاب شود تا از انباشت، فشار مکانیکی و آسیب احتمالی جلوگیری شود. انتخاب دقیق عرض، عملکرد ایمن سیستم کابلکشی و سهولت نصب و نگهداری را تضمین میکند.
مقایسه انتخاب اشتباه عرض سینی کابل
| عرض سینی کابل | مشکل فنی | پیامد | راهکار پیشنهادی |
| کمتر از حد مناسب | کابلها فشرده و روی هم قرار میگیرند؛ تهویه و دفع حرارت کاهش مییابد | افزایش فشار مکانیکی، آسیب به عایق کابل، داغ شدن و نیاز به دوبارهکاری | انتخاب سینی با عرض مناسب بر اساس تعداد و قطر کابلها، محاسبه بار واقعی کابل و حاشیه فضا برای تهویه |
| بیش از حد بزرگ | فضای خالی زیاد، عدم حمایت کافی از کابلها در طول مسیر | هدررفت فضا، هزینه اضافی و نصب غیربهینه، لرزش کابلها | تعیین عرض سینی طبق ظرفیت واقعی کابلها، استفاده از تقسیمکنندهها یا دیوایدر برای تثبیت کابلها و کاهش حرکت |
اگر در انتخاب بین سینی کابل و داکت مردد هستید، در ادامه لینک مقایسه کامل آنها را خواهید یافت.
قبل از انتخاب عرض سینی کابل، این ۷ ورودی را دقیق مشخص کنید:
- نوع کابلها: نوع کابل (قدرت، کنترل، ابزار دقیق، دیتا) تعیینکننده نیاز به تفکیک و محافظت مکانیکی است و مستقیم بر روی عرض و تقسیمبندی سینی تاثیر میگذارد.
- تعداد کابلها و مسیرهای موازی : تعداد کابلها و مسیرهای موازی مشخص میکند چه عرضی برای سینی لازم است تا از فشردگی، آسیب مکانیکی و کاهش تهویه جلوگیری شود.
- قطر خارجی کابلها : قطر خارجی کابلها (نه صرفا سطح مقطع)، برای محاسبه فضای واقعی مورد نیاز و جلوگیری از تماس یا فشار بیش از حد اهمیت دارد.
- الگوی چیدمان کابلها داخل سینی (تکلایه/ چندلایه): چیدمان تکلایه یا چندلایه تعیینکننده ارتفاع، تهویه و دسترسی به کابلها برای نصب و نگهداری است.
- الزام تفکیک مدارها (دیـوایدرفاصلهگذاری) : تفکیک مدارها با دیوایدر یا فاصلهگذاری، از تداخل الکتریکی، نویز و آسیب احتمالی کابلها جلوگیری میکند.
- شرایط محیطی رطوبت، گردوغبار، خوردگی، فضای باز: رطوبت، گردوغبار، خوردگی و قرارگیری در فضای باز بر انتخاب جنس و پوشش سینی و اتصالات تاثیر مستقیم دارد
- ضریب توسعه آینده (Reserve Capacity) : در پروژههای صنعتی، پیشبینی ظرفیت اضافه ۲۰–٪۳۰ بهصورت استاندارد توصیه میشود تا امکان توسعه و افزایش کابلها بدون تغییر سینی فراهم شود.

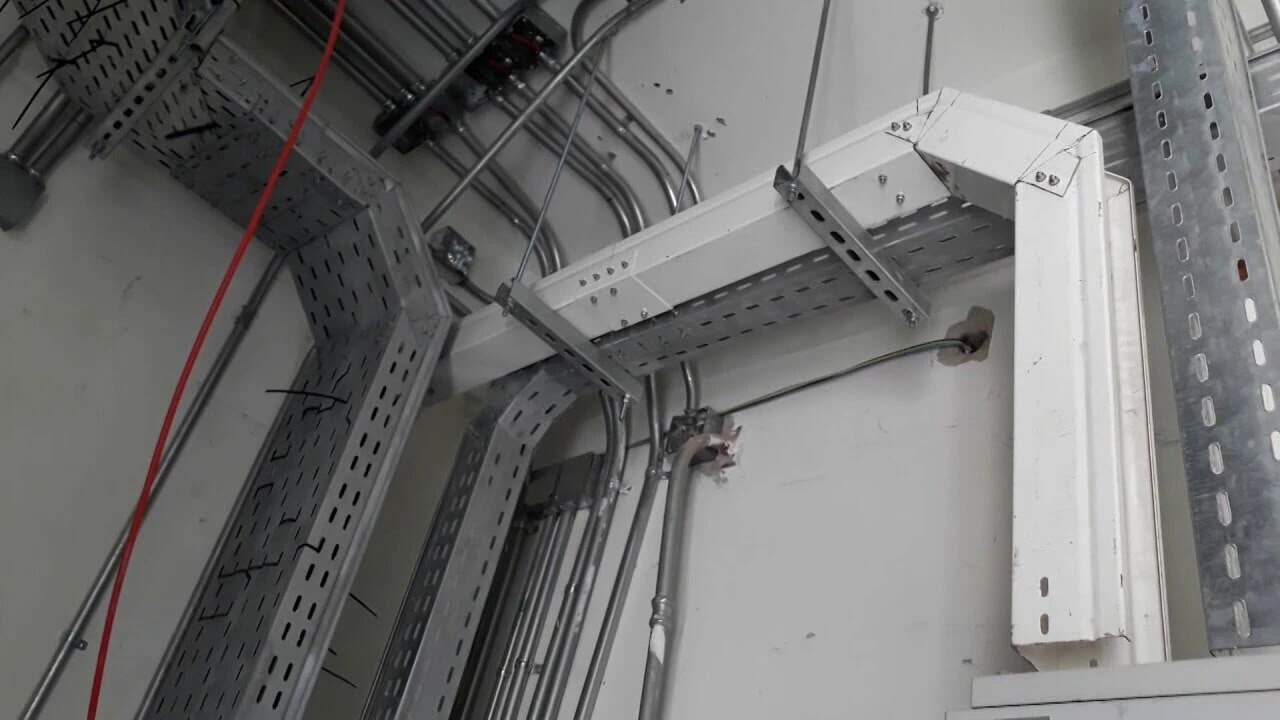

روش عملی محاسبه «حجم کابل» برای انتخاب عرض سینی کابل
برای انتخاب عرض سینی کابل، میتوان بدون ورود به محاسبات پیچیده، حجم تقریبی کابلها را به شکل زیر محاسبه کرد
- شمارش کابلها و تعیین قطر خارجی: ابتدا تعداد کابلها در مسیر مشخص شود و قطر خارجی هر کابل (شامل عایق و روکش) ثبت گردد.
- محاسبه سطح مقطع کل کابلها: سطح مقطع کل ≈ تعداد کابل × (π × (قطر خارجی ÷ 2)²). این عدد تقریب فضای اشغال شده توسط کابلها را میدهد.
- اعمال ضریب پرکنندگی : برای تهویه و سهولت نصب، ۳۰ الی۴۰٪ فضای اضافی به سطح مقطع کل اضافه کنید.
- تعیین عرض سینی: عرض سینی ≈ √(سطح مقطع کل با ضریب پرکنندگی) × ضریب طول مسیر (برای چیدمان تکلایه یا چندلایه).
این روش ساده و عملی به شما امکان میدهد بدون نرمافزار، انتخاب تقریبی و ایمن برای عرض سینی کابل داشته باشید.
تعریف «سطح اشغال» و «فضای آزاد» داخل سینی
سطح اشغال نشاندهنده فضای واقعی که کابلها در سینی اشغال میکنند و فضای آزاد میزان خالی باقیمانده برای تهویه و نصب آسان کابلها است. حفظ تعادل بین این دو، عملکرد ایمن و طول عمر کابلها را تضمین میکند.
چرا “پر کردن سینی” تصمیم اشتباه است؟
پر کردن کامل سینی باعث فشردگی کابلها، کاهش تهویه، افزایش دما و خطر آسیب مکانیکی یا حرارتی میشود و دسترسی برای نصب و تعمیرات آینده محدود میگردد.
ضریب اشغال مجاز چیست و چه زمانی باید محافظهکارانهتر انتخاب کرد؟
ضریب اشغال مجاز حدود۶۰ الی۷۰٪ است تا فضای اضافی برای حرارت، لرزش و توسعه آینده حفظ شود. در مسیرهای پرتراکم یا پروژههای صنعتی، بهتر است این ضریب محافظهکارانهتر (۵۰ الی۶۰٪) در نظر گرفته شود.
اثر کاور (درپوش) بر تهویه و انتخاب عرض
کاور سینی، فضای مفید داخلی را کاهش میدهد و تهویه کابلها را محدود میکند؛ بنابراین هنگام استفاده از کاور، عرض سینی باید کمی بزرگتر انتخاب شود تا ظرفیت واقعی حفظ شود.
کنترل نهایی سرویسپذیری و امکان افزودن کابل بدون توقف خط
عرض سینی باید بهگونهای انتخاب شود که امکان افزودن کابل بدون توقف سیستم یا تخریب مسیر فراهم باشد و دسترسی برای بازرسی و تعمیرات آسان باشد.
قواعد تجربی انتخاب عرض (بدون ورود به محاسبات پیچیده)
- قاعده ۱ حداقل فضای رزرو برای توسعه همیشه حداقل ۲۰ الی ۳۰٪ فضای اضافی برای کابلهای آینده در نظر بگیرید تا بدون نیاز به تعویض سینی، امکان توسعه و افزایش مسیرها فراهم شود. این رزرو، انعطافپذیری و دوام سیستم را تضمین میکند.
- قاعده ۲ تفکیک قدرت و دیتا چگونه عرض را تغییر میدهد؟ وقتی کابلهای قدرت و دیتا در یک مسیر قرار میگیرند، نیاز به دیوایدر یا فاصلهگذاری داریم؛ این امر عرض سینی را افزایش میدهد تا تداخل الکتریکی و نویز کاهش یابد.
- قاعده ۳ مسیرهای پرتراکم و طولانی در مسیرهای طولانی و پرتراکم، افزایش عرض سینی باعث کاهش فشردگی کابلها، بهبود تهویه و دسترسی راحتتر برای نصب و نگهداری میشود.
- قاعده ۴ اثر تعداد اتصالاتزانوهاسهراهیها وجود تعداد زیاد اتصالات، زانو و سهراهی باعث افزایش فضای مورد نیاز برای چیدمان مناسب کابلها میشود تا خمشدگی شدید یا آسیب به کابل رخ ندهد.
- قاعده ۵ وقتی عرض کمتر بهتر است در فضاهای محدود، عبور از کانالها یا سقفهای کاذب، انتخاب سینی باریکتر منطقی است تا نصب آسانتر و صرفهجویی در فضا فراهم شود، البته با رعایت حداقل استانداردها.
جدول انتخاب عرض سینی کابل (۱۰ تا ۶۰) بر اساس سناریوهای رایج
| عرض سینی کابل (cm) | ضخامت ورق (mm) | طول سینی کابل (m) | ارتفاع سینی کابل (cm) | وزن هر متر سینی کابل (Kg) | وزن هر متر درب سینی کابل (Kg) |
| ۱۰ | ۰.۷ | ۲ | ۴ | ۱.۳ | ۰.۸ |
| ۱۵ | ۰.۸ | ۲ | ۴ | ۱.۸ | ۱.۲ |
| ۲۰ | ۰.۹ | ۲ | ۴ | ۲.۵ | ۱.۷ |
| ۲۵ | ۱ | ۲ | ۵ | ۳.۳ | ۲.۳ |
| ۳۰ | ۱.۲۵ | ۲ | ۵ | ۴.۷ | ۳.۵ |
| ۴۰ | ۱.۵ | ۲ | ۶ | ۶.۸ | ۵.۳ |
| ۵۰ | ۱.۵ | ۲ | ۶ | ۸.۳ | ۶.۶ |
| ۶۰ | ۲ | ۲ | ۸ | ۱۳.۷ | ۱۰.۵ |

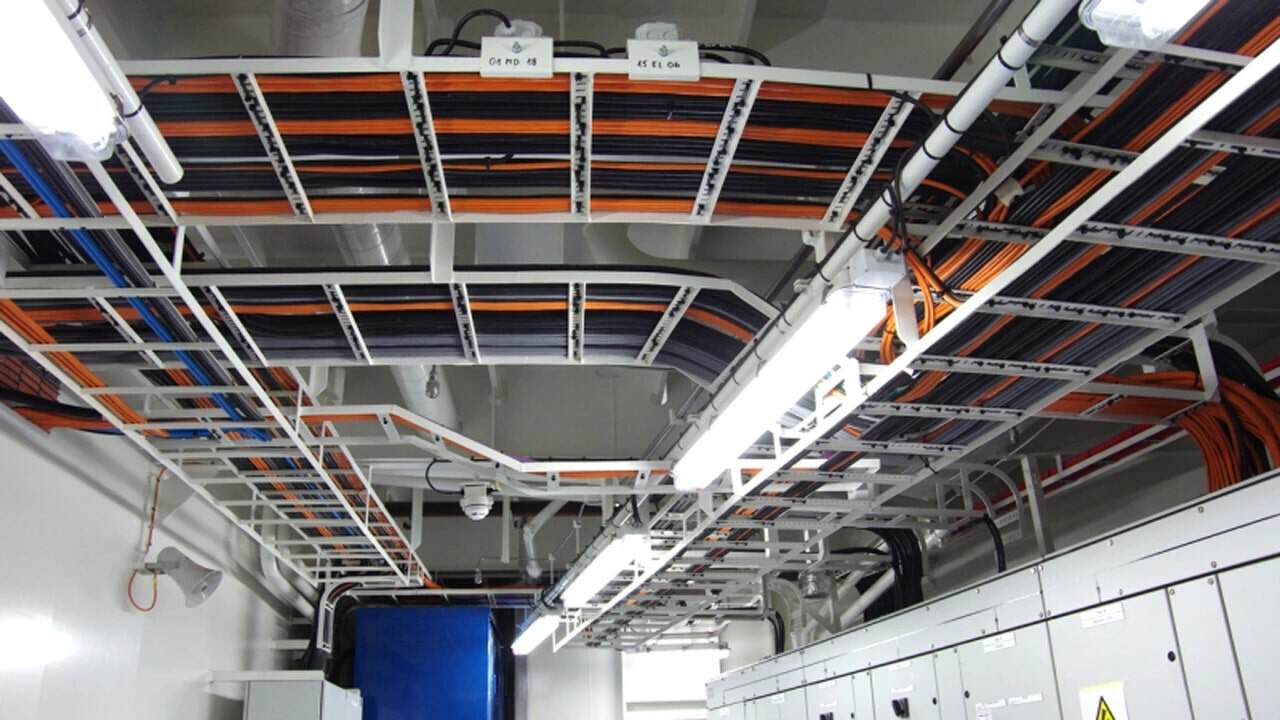

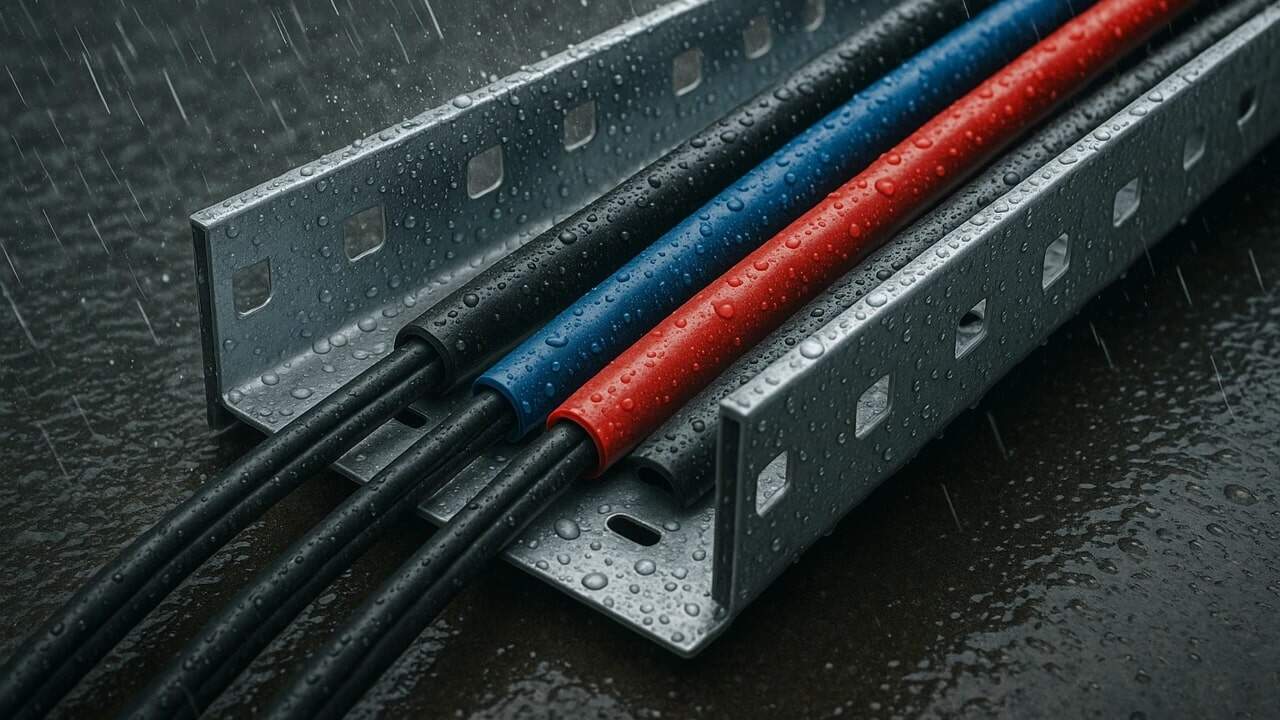

عرض ۱۰ سانتیمتر مناسب چه پروژههایی است؟
عرض ۱۰ سانتیمتر برای مسیرهای بسیار سبک با تعداد کم کابلهای با قطر کوچک و بدون نیاز به توسعه آینده مناسب است؛ در مسیرهای کمتراکم و دسترسی محدود به کار میرود. برای کابلهای شبکه کوچک یا روشنایی ساده میتواند کفایت کند، اما برای مسیرهای اصلی توصیه نمیشود.
عرض ۱۵ سانتیمتر کاربردها و محدودیتها
عرض ۱۵ سانتیمتر برای پروژههای با حجم کم تا متوسط و کابلهای با قطر محدود مناسب است، مانند بخشهای اداری یا روشنایی. اما ظرفیت محدود آن در برابر توسعه آینده، کابلهای با قطر بزرگ یا مسیرهای پرتراکم، محدودیت ایجاد میکند.
عرض ۲۰ سانتیمتر انتخاب رایج برای مسیرهای سبک تا نیمهصنعتی
عرض ۲۰ سانتیمتر یکی از اندازههای رایج برای مسیرهای سبک تا نیمهصنعتی است که فضای کافی برای چند کابل با قطر معمولی فراهم میکند. این اندازه تعادل خوبی بین هزینه، فضای اشغالشده و ظرفیت ابتدایی کابلها دارد.
عرض ۲۵ سانتیمتر چه زمانی توجیه دارد؟
این عرض زمانی توجیه دارد که کابلها متوسط تا زیاد باشند یا ترکیبی از قدرت و کنترلدیتا نیاز به تفکیک اندک داشته باشند. این اندازه امکان توسعه اندک آینده را نیز فراهم میکند.
عرض ۳۰ سانتیمتر نقطه تعادل برای توسعه و تفکیک
عرض ۳۰ سانتیمتر نقطه تعادلی مناسب برای پروژههایی است که نیاز به تفکیک مدارها، توسعه آینده و ظرفیت بالاتر دارند، بدون اینکه هزینه و فضا بهطور نامتناسب افزایش یابد. گزینهای استاندارد برای رایزرهای متوسط است.
عرض ۴۰ سانتیمتر برای پرتراکمها و توسعهپذیری بهتر
عرض ۴۰ سانتیمتر برای مسیرهای پرتراکم با تعداد قابلتوجه کابل یا پروژههایی که انتظار توسعه مکرر دارند مناسب است؛ فضای آزاد بیشتر، تهویه بهتر و دسترسی نصبسرویس را تسهیل میکند.
عرض ۵۰ سانتیمتر مسیرهای اصلی، خطوط تولید، توسعههای جدی
عرض ۵۰ سانتیمتر برای مسیرهای اصلی، خطوط تولید و مراکز داده یا پروژههای صنعتی بزرگ که تعداد کابلها و الزام تفکیک بالاست، مناسب است و فضای کافی برای توسعه قابلتوجه آینده فراهم میکند.
عرض ۶۰ سانتیمتر چه زمانی لازم میشود و چه ریسکهایی دارد؟
عرض ۶۰ سانتیمتر در مسیرهای بسیار پرتراکم یا جایی که تعداد زیادی کابل با قطر بالا عبور میکنند مورد نیاز است، اما فضای زیاد میتواند هزینههای نصب و ساپورت را افزایش دهد و نیاز به ساپورتهای قویتر دارد.
نکته مهم اگر دیوایدر دارید، عرض مؤثر چگونه تغییر میکند؟
قطعا وجود دیوایدر فضای موثر داخلی را کاهش میدهد، لذا در صورت نیاز برای حفظ ظرفیت واقعی باید عرض سینی را افزایش داد تا فضای مفید بین بخشهای تقسیمشده کافی بماند.
در صورتی که پس از انتخاب عرض، هنوز درباره انتخاب “سینی کابل گالوانیزه” یا “داکت کابل” برای پروژه صنعتی خود تردید دارید، سینی کابل گالوانیزه یا داکت کابل؟ مقایسه کامل و جمعبندی اجرایی را در این مطلب مطالعه کنید.
نکات تخصصی که انتخاب عرض سینی کابل را دقیقتر میکند
- نوع و قطر کابلها شامل عایق و روکش برای محاسبه فضای واقعی.
- تعداد کابلها و مسیرهای موازی مسیرهای پرتراکم نیازمند عرض بیشتر یا چیدمان چندلایه.
- چیدمان کابلها و دیوایدرها تاثیر مستقیم بر ارتفاع، تهویه و سرویسپذیری.
- فضای رزرو برای توسعه آینده حداقل ۲۰الی۳۰٪ ظرفیت اضافی.
- شرایط محیطی رطوبت، خوردگی و مسیرهای پرتردد بر عرض و جنس سینی اثر دارد.
- تفکیک مدارها مسیرهای ترکیبی قدرت و دیتا نیازمند دیوایدر یا مسیر جدا.
- کاور سینی کاهش فضای مفید و نیاز به افزایش عرض.
تفاوت چیدمان تکلایه و چندلایه در ظرفیت واقعی
در چیدمان تکلایه، ظرفیت واقعی سینی بهطور کامل قابل استفاده است و تهویه بهتری فراهم میشود. در چیدمان چندلایه، اگرچه تعداد کابل افزایش مییابد، اما ظرفیت مؤثر کاهش یافته و کنترل حرارت دشوارتر میشود.
مدیریت دما و تهویه چه زمانی عرض بیشتر به نفع شماست؟
در مسیرهای پرتراکم یا کابلهای قدرت با جریان بالا، افزایش عرض سینی باعث بهبود گردش هوا و کاهش تجمع حرارت میشود. این موضوع بهطور مستقیم بر عمر کابلها و ایمنی سیستم اثر میگذارد.
مسیرهای عمودیشفتها و اثر آن بر انتخاب عرض
در مسیرهای عمودی، وزن کابلها و فشار تجمعی بیشتر است، بنابراین انتخاب عرض مناسب برای جلوگیری از فشردگی و آسیب کابلها ضروری است. همچنین عرض بیشتر سینی کابل نصب و مهار کابلها را آسانتر میکند.
ارتینگ / باندینگ و فضای لازم برای اجرا و دسترسی
اجرای صحیح ارتینگ و باندینگ نیازمند فضای کافی در سینی برای اتصال، بازرسی و نگهداری است. عرض ناکافی، دسترسی را محدود کرده و ریسک اجرای غیراستاندارد را افزایش میدهد.

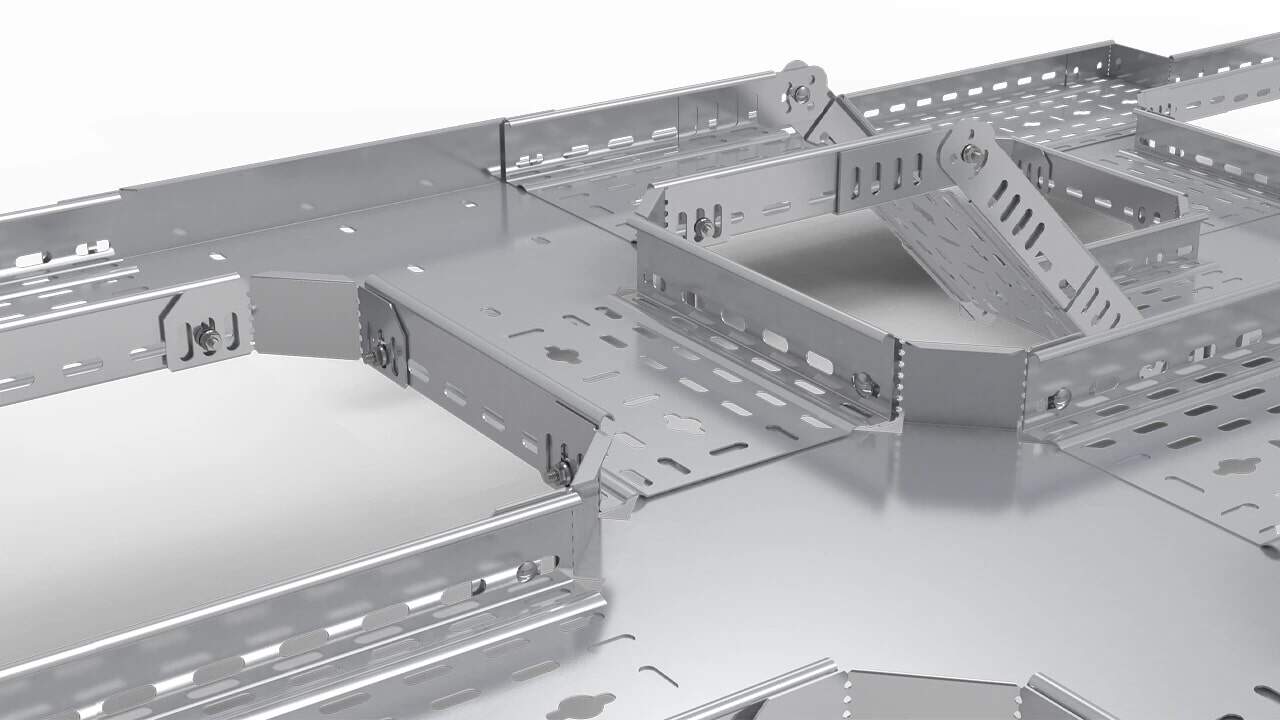

خطاهای رایج در انتخاب عرض سینی کابل
- انتخاب بر اساس قیمت اولیه، بدون توجه به هزینه نگهداری تمرکز صرف بر قیمت خرید باعث انتخاب عرض نامناسب میشود و در بلندمدت هزینههای تعمیر، اصلاح و توقف بهرهبرداری را افزایش میدهد.
- نادیده گرفتن آیندهنگری (عدم ظرفیت رزرو) عدم پیشبینی فضای رزرو، توسعه مسیر کابلکشی را دشوار کرده و نیاز به تعویض یا اضافهکاری سینی را ایجاد میکند.
- ترکیب کابلهای نامتجانس بدون تفکیک قرار دادن کابلهای قدرت، دیتا و ابزار دقیق بدون تفکیک مناسب، باعث تداخل الکترومغناطیسی و افت عملکرد سیستم میشود.
- انتخاب عرض زیاد بدون توجه به ساپورت و بارگذاری عرض بیش از حد، وزن سینی و کابلها را افزایش داده و نیاز به ساپورت قویتر و هزینه اجرایی بالاتر ایجاد میکند.
- بیتوجهی به محلهای تغییر مسیر و کاهش عرض مفید در زانوها، سهراهیها و تغییر مسیرها، عرض مفید سینی کاهش مییابد و در صورت عدم پیشبینی، فشردگی کابلها رخ میدهد.
- بیتوجهی به شرایط محیطی و تهویه رطوبت، گردوغبار و گرما نیاز به عرض بیشتر برای تهویه موثر دارند.
سوالات متداول
- برای پروژههای صنعتی معمولاً کدام بازه عرض رایجتر است؟ عرض سینی کابل در پروژههای صنعتی (با توجه به تعداد کابلها، قطر و الگوی چیدمان آنها) معمولا بین 10 تا 60 سانتیمتر است.
- اگر تعداد کابلها افزایش پیدا کند، آیا میتوان فقط عرض را تغییر داد؟ افزایش تعداد کابلها نیازمند افزایش عرض و در برخی موارد ارتفاع یا تغییر الگوی چندلایه است تا فشردگی و تهویه مناسب حفظ شود.
- آیا کاوردار بودن سینی، عرض انتخابی را تغییر میدهد؟ بله؛ کاور سینی فضای داخلی مفید را کاهش میدهد، بنابراین عرض سینی باید کمی بزرگتر انتخاب شود تا ظرفیت واقعی حفظ شود.
- برای تفکیک قدرت و دیتا، دیوایدر بهتر است یا مسیر جدا؟ در مسیرهای کوتاه و متوسط، دیوایدر کافی است. اما برای طولانی یا حساس به نویز، مسیر جداکارایی و ایمنی بالاتری ارائه میدهد.
