انتخاب کابل و تجهیزات حفاظتی در تابلوهای برق صنعتی، یکی از مهم ترین مراحل طراحی و اجرای یک سیستم الکتریکی مطمئن است. انتخاب نادرست میتواند باعث افزایش دمای کابل، عملکرد نامناسب تجهیزات حفاظتی، افت ولتاژ، کاهش عمر تجهیزات و حتی بروز خسارت های جدی در تابلو برق شود.
در بسیاری از پروژه ها، انتخاب کابل فقط بر اساس جریان مصرف کننده انجام میشود؛ در حالی که عواملی مانند طول مسیر، روش نصب، دمای محیط، تعداد کابل های مجاور، نوع بار و شرایط بهره برداری نیز باید در نظر گرفته شوند. از طرف دیگر، فیوز یا کلید حفاظتی نیز باید متناسب با کابل و نوع بار انتخاب شود.
در این راهنما، مهم ترین نکاتی را که برای انتخاب کابل و تجهیزات حفاظتی تابلوهای برق صنعتی باید در نظر بگیرید، به زبان ساده بررسی میکنیم.
چرا انتخاب صحیح کابل و تجهیزات حفاظتی اهمیت دارد؟
کابل وظیفه انتقال انرژی الکتریکی را بر عهده دارد و تجهیزات حفاظتی از مدار در برابر شرایط غیرعادی مانند اضافه بار و اتصال کوتاه محافظت می کنند. این دو بخش باید با یکدیگر هماهنگ باشند.
برای مثال، اگر کابلی با ظرفیت جریان پایین در مداری با جریان بالا استفاده شود، عبور جریان میتواند باعث افزایش دمای هادی و عایق کابل شود. در چنین شرایطی، حتی اگر سایر تجهیزات تابلو کیفیت مناسبی داشته باشند، سیستم از نظر ایمنی در وضعیت مطلوبی قرار نخواهد داشت.
در مقابل، انتخاب یک کابل بسیار بزرگ تر از نیاز واقعی نیز همیشه بهترین تصمیم نیست. افزایش بی دلیل سطح مقطع باعث بالا رفتن هزینه خرید و نصب میشود. بنابراین هدف، انتخاب کابلی است که با توجه به شرایط واقعی پروژه، ظرفیت مناسبی داشته باشد.
همین موضوع درباره فیوز و کلید حفاظتی نیز صادق است. تجهیزات حفاظتی باید به شکلی انتخاب شوند که در شرایط خطا بتوانند مدار را به موقع قطع کنند، اما در شرایط کار عادی باعث قطع های ناخواسته نشوند.

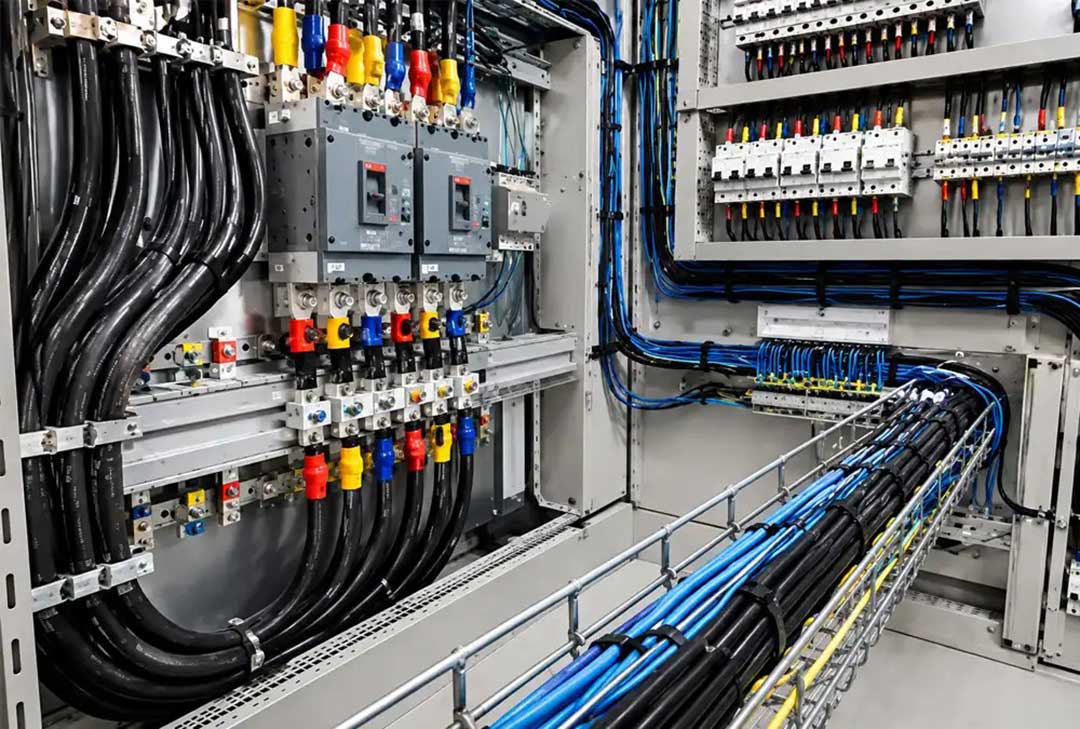

مهمترین عوامل در انتخاب کابل صنعتی
برای انتخاب کابل تابلو برق، تنها دانستن توان مصرف کننده کافی نیست. چند عامل اصلی باید هم زمان بررسی شوند.
جریان مصرفکننده
اولین پارامتر، جریان کاری مدار است. هرچه جریان عبوری بیشتر باشد، سطح مقطع هادی نیز معمولاً باید افزایش پیدا کند.
در موتورهای الکتریکی، هیتر، منابع تغذیه، درایوها و سایر تجهیزات صنعتی، مقدار جریان می تواند با یکدیگر تفاوت زیادی داشته باشد. به همین دلیل بهتر است انتخاب کابل بر اساس اطلاعات واقعی پلاک تجهیز و شرایط کاری انجام شود.
طول مسیر کابل
طول کابل نیز اهمیت زیادی دارد. در مسیرهای طولانی، افت ولتاژ میتواند به یک عامل تعیینکننده تبدیل شود.
ممکن است یک سطح مقطع برای یک مسیر کوتاه مناسب باشد، اما همان کابل در مسیر طولانی باعث افت ولتاژ قابل توجهی شود. بنابر این در پروژه هایی که فاصله تابلو تا مصرفکننده زیاد است، افت ولتاژ نیز باید در کنار ظرفیت جریان بررسی شود.
روش نصب
نحوه قرارگیری کابل روی ظرفیت جریان دهی آن تأثیر دارد. برای مثال، شرایط کابل در سینی کابل با کابل قرارگرفته داخل لوله یا داکت یکسان نیست. همچنین زمانی که چند کابل قدرت در کنار یکدیگر قرار میگیرند، افزایش دمای ناشی از تجمع کابل ها میتواند ظرفیت مجاز جریان را کاهش دهد.
دمای محیط
دمای محیط نیز بر عملکرد کابل تأثیر میگذارد. در محیط های گرم صنعتی، شرایط حرارتی کابل با محیط های معمولی متفاوت است و ممکن است نیاز به اعمال ضریب اصلاحی وجود داشته باشد.
به همین دلیل انتخاب کابل برای یک تابلو برق داخل سالن با کابل مورد استفاده در محیط گرم، موتورخانه یا فضای باز الزاماً یکسان نیست.

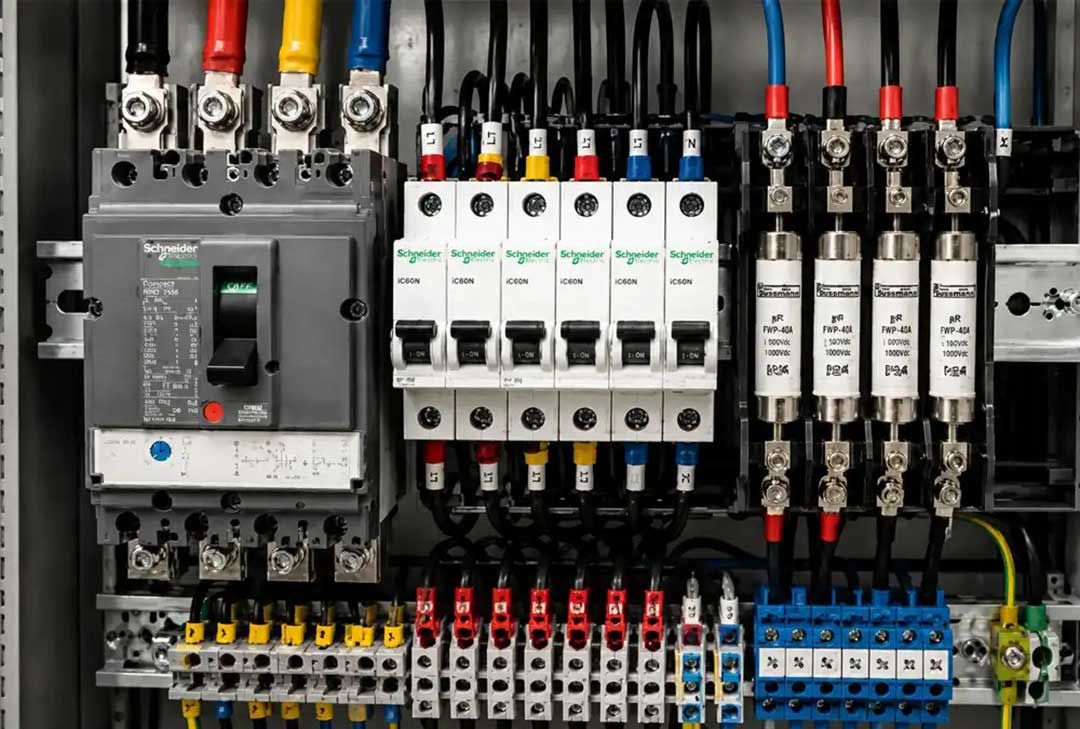

انتخاب فیوز و کلید حفاظتی چگونه انجام میشود؟
پس از مشخص شدن شرایط کابل، نوبت به انتخاب وسیله حفاظتی میرسد. فیوز، کلید مینیاتوری، کلید اتوماتیک کامپکت یا سایر تجهیزات حفاظتی باید متناسب با نوع مدار انتخاب شوند.
یکی از نکات مهم این است که نباید صرفاً بر اساس جریان مصرف کننده، یک فیوز انتخاب کرد. ظرفیت کابل، جریان کاری، جریان راه اندازی و ویژگیهای بار نیز اهمیت دارند.
برای نمونه، موتورهای الکتریکی هنگام راهاندازی میتوانند جریان بیشتری نسبت به حالت عادی دریافت کنند. اگر تجهیز حفاظتی بدون توجه به این شرایط انتخاب شود، ممکن است هنگام استارت موتور به صورت ناخواسته عمل کند.
در مدارهای خاص نیز شرایط میتواند متفاوت باشد. به همین دلیل بهتر است قبل از انتخاب نهایی، مشخصات تجهیز و شرایط واقعی مدار بررسی شود.
هماهنگی بین کابل و وسیله حفاظتی
یکی از اصول مهم در طراحی مدارهای الکتریکی، هماهنگی بین کابل و وسیله حفاظتی است.
به زبان ساده، وسیله حفاظتی باید بتواند قبل از اینکه جریان غیرمجاز باعث آسیب جدی به کابل شود، مدار را قطع کند. در نتیجه انتخاب یک فیوز یا کلید با جریان نامناسب میتواند ایمنی مدار را تحت تأثیر قرار دهد.
از طرف دیگر، اگر وسیله حفاظتی بیش از حد حساس انتخاب شود، ممکن است در زمان بهره برداری عادی دائماً مدار را قطع کند.
بنابراین انتخاب تجهیزات حفاظتی باید بین دو هدف تعادل ایجاد کند:
- حفاظت مناسب از کابل و تجهیزات
- جلوگیری از قطع های غیرضروری در شرایط کار عادی
در انتخاب فیوز فقط جریان نامی را بررسی نکنید
جریان نامی یکی از مهم ترین مشخصات فیوز است، اما تنها پارامتر تعیین کننده نیست.
قدرت قطع، نوع فیوز، مشخصات بار و شرایط اتصال کوتاه از مواردی هستند که باید مورد توجه قرار بگیرند. در تابلوهای صنعتی، به خصوص تابلوهای قدرت، انتخاب تجهیزی با قدرت قطع نامناسب میتواند در زمان بروز اتصال کوتاه پیامدهای جدی داشته باشد.
همچنین نوع بار نیز مهم است. فیوز مورد استفاده برای یک بار مقاومتی ممکن است شرایط متفاوتی نسبت به مدار موتور یا برخی تجهیزات الکترونیکی داشته باشد.
به همین دلیل بهتر است انتخاب فیوز بر اساس نوع کاربرد و مشخصات فنی مدار انجام شود، نه صرفاً بر اساس یک عدد جریان.
انتخاب کابل و فیوز برای مدارهای دارای بارهای خاص
همه مدارهای تابلو برق رفتار یکسانی ندارند. بعضی مصرفکنندهها جریان نسبتاً ثابتی دارند، اما برخی دیگر در زمان راهاندازی یا تغییر وضعیت، جریان متفاوتی ایجاد میکنند. موتور، ترانسفورماتور، منابع تغذیه و تجهیزات دارای خازن نمونههایی از بارهایی هستند که باید با توجه به رفتار واقعی آنها بررسی شوند.
یکی از مثال های مهم، بانک های خازنی اصلاح ضریب توان است. در این مدارها، علاوه بر جریان کاری خازن، شرایطی مانند جریان هجومی و وجود هارمونیک ها میتواند در انتخاب کابل و حفاظت مدار مؤثر باشد.
بنابراین انتخاب فیوز و کابل بانک خازنی را نباید دقیقاً مانند یک بار مقاومتی معمولی انجام داد. برای این نوع مدار، بررسی ظرفیت بانک، ولتاژ شبکه، شرایط هارمونیکی و نوع تجهیزات حفاظتی اهمیت بیشتری پیدا میکند.

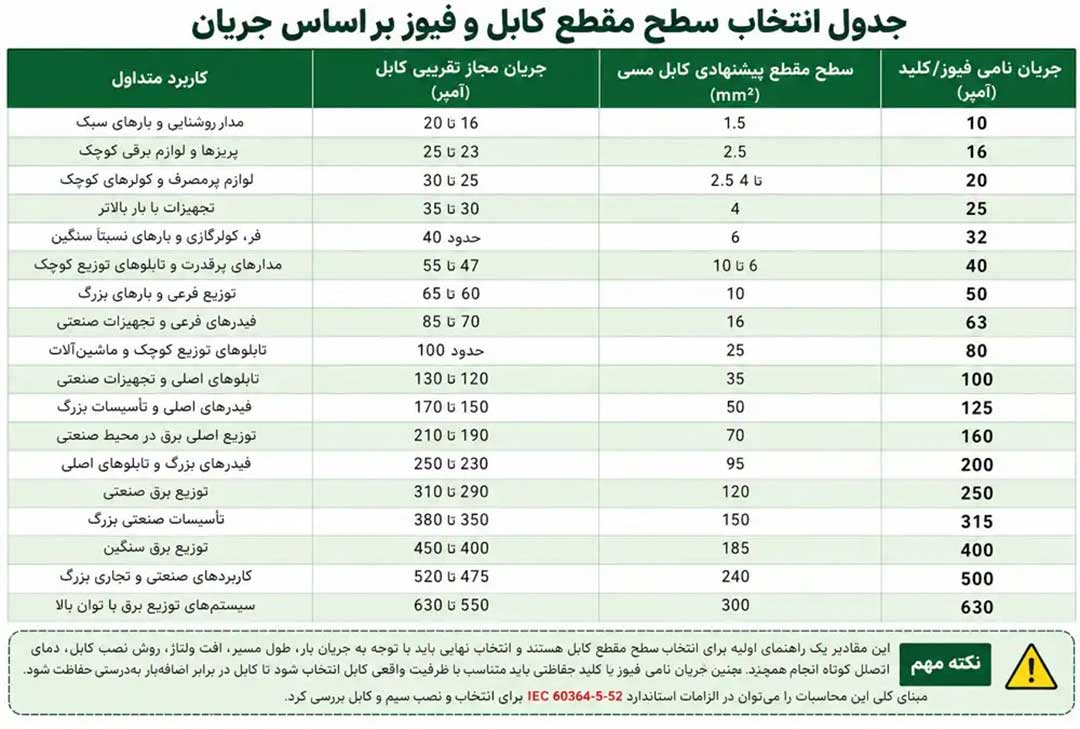

برای آشنایی دقیق تر با نحوه انتخاب این تجهیزات، میتوانید جدول انتخاب فیوز و کابل و نکات مربوط به انتخاب آنها را بررسی کنید.
نقش هارمونیکها در انتخاب تجهیزات
در شبکه های صنعتی امروزی، وجود تجهیزات الکترونیکی قدرت مانند درایوها، UPSها، منابع تغذیه و برخی مبدلها باعث ایجاد هارمونیک در شبکه میشود.
هارمونیکها میتوانند روی کابل، ترانسفورماتور، خازن و تجهیزات حفاظتی اثر بگذارند. به همین دلیل در پروژههایی که میزان هارمونیک قابل توجه است، انتخاب تجهیزات نباید تنها بر اساس شرایط ایدهآل شبکه انجام شود.
این موضوع بهخصوص در سیستمهای اصلاح ضریب توان اهمیت دارد؛ زیرا خازنها میتوانند تحت شرایط خاص با هارمونیکهای شبکه وارد تعامل شوند و شرایط کاری آنها تغییر کند.
در چنین پروژههایی، بررسی کیفیت توان و در صورت نیاز استفاده از تجهیزات مناسب برای شرایط هارمونیکی میتواند از مشکلات بعدی جلوگیری کند.
چند اشتباه رایج در انتخاب کابل و فیوز
گاهی مشکلات تابلو برق نه به دلیل کیفیت پایین تجهیزات، بلکه به دلیل انتخاب نادرست آنها ایجاد میشوند. چند اشتباه رایج عبارتاند از:
انتخاب کابل فقط بر اساس جریان
این روش ممکن است در پروژههای ساده جواب مناسبی نداشته باشد. طول مسیر، روش نصب، دمای محیط و افت ولتاژ نیز باید بررسی شوند.
انتخاب فیوز بزرگتر برای جلوگیری از قطع مدار
بزرگتر کردن جریان نامی فیوز همیشه راهحل مناسبی نیست. اگر کابل توان تحمل جریان موردنظر را نداشته باشد، افزایش ظرفیت فیوز میتواند حفاظت مدار را کاهش دهد.
بیتوجهی به جریان راهاندازی
در تجهیزاتی مانند موتورها، جریان راهاندازی میتواند از جریان عادی بیشتر باشد. این موضوع باید در انتخاب وسیله حفاظتی لحاظ شود.
نادیده گرفتن شرایط محیطی
دمای بالا، رطوبت، گردوغبار، تابش مستقیم و نحوه نصب میتوانند روی انتخاب کابل و تجهیزات تأثیر داشته باشند.
استفاده از یک روش ثابت برای تمام مدارها
مدار موتور، هیتر، بانک خازنی، روشنایی و تجهیزات الکترونیکی شرایط یکسانی ندارند. بنابراین بهتر است انتخاب تجهیزات برای هر مدار متناسب با نوع بار انجام شود.
قبل از خرید کابل و تجهیزات حفاظتی چه اطلاعاتی داشته باشیم؟
اگر قصد خرید تجهیزات برای یک تابلو برق صنعتی را دارید، بهتر است پیش از انتخاب نهایی چند اطلاعات اصلی را آماده کنید:
- ولتاژ شبکه
- توان و جریان مصرفکننده
- تکفاز یا سهفاز بودن مدار
- طول تقریبی مسیر کابل
- روش نصب کابل
- دمای محیط
- نوع بار
- جریان راهاندازی در صورت وجود
- سطح اتصال کوتاه احتمالی
- شرایط هارمونیکی شبکه در صورت اهمیت
داشتن این اطلاعات باعث می شود انتخاب تجهیزات دقیقتر انجام شود و احتمال خرید قطعه نامتناسب کاهش پیدا کند.
آیا کابل بزرگ تر همیشه انتخاب بهتری است؟
خیر. کابل بزرگ تر از نیاز ممکن است از نظر فنی مشکلی ایجاد نکند، اما معمولاً هزینه بیشتری دارد و نصب آن نیز میتواند دشوارتر باشد. هدف طراحی، انتخاب کابل متناسب با شرایط واقعی پروژه است. کابل باید از نظر ظرفیت جریان، افت ولتاژ و شرایط حرارتی پاسخگوی مدار باشد.
در پروژه های صنعتی، بهینه سازی هزینه نیز اهمیت دارد. بنابراین بهتر است به جای انتخاب تصادفی یک کابل بزرگ تر، ابتدا شرایط مدار بررسی و سپس سطح مقطع مناسب تعیین شود.
جمع بندی
انتخاب کابل و تجهیزات حفاظتی در تابلوهای برق صنعتی، یک تصمیم صرفاً عددی نیست. جریان مصرفکننده، طول مسیر، روش نصب، دمای محیط، نوع بار، جریان راهاندازی و شرایط شبکه همگی میتوانند روی انتخاب نهایی تأثیر بگذارند.
همچنین کابل و وسیله حفاظتی باید بهصورت هماهنگ انتخاب شوند تا هم ایمنی مدار حفظ شود و هم از قطع های ناخواسته جلوگیری شود.
در مدارهای خاص مانند بانکهای خازنی نیز باید شرایطی مانند جریان هجومی و هارمونیکها را در نظر گرفت. به همین دلیل، قبل از خرید تجهیزات بهتر است مشخصات فنی مدار و شرایط واقعی بهرهبرداری بررسی شود.
اگر انتخاب کابل یا تجهیزات حفاظتی برای یک پروژه صنعتی را انجام می دهید، استفاده از اطلاعات فنی سازنده و در صورت نیاز دریافت مشاوره تخصصی میتواند از بسیاری از خطاهای پرهزینه در مرحله اجرا جلوگیری کند.
