کلید مینیاتوری در سیستمهای توزیع برق و تاسیسات صنعتی
حفاظت از مدارهای الکتریکی در برابر خطاهای اضافه بار و اتصال کوتاه، یکی از پایهایترین و در عین حال حیاتیترین اصول مهندسی برق در بخشهای ساختمانی و کارخانهای است. گسترش روزافزون تجهیزات حساس الکترونیکی، ماشینآلات پیشرفته و خطوط تولید مداوم در بخشهای مختلف صنعت ایران، لزوم بهکارگیری ادوات حفاظتی مطمئن و پایدار را بیش از پیش نمایان کرده است.
در میان انواع ادوات حفاظتی فشار ضعیف، کلید مینیاتوری، پرکاربردترین تجهیز برای حفاظت از سیمها، کابلها و مصرفکنندههای نهایی در برابر خطرات ناشی از جریانهای غیرمجاز است. با این حال، تنوع بالای تیپهای کاری، مشخصههای قطع حرارتی و مغناطیسی، قدرت قطع و شرایط محیطی ایجاب میکند که انتخاب این تجهیزات کاملاً بر پایه محاسبات دقیق فنی و تحلیل مهندسی انجام گیرد.
کلید مینیاتوری چیست و چگونه مدار را ایمن میسازد؟

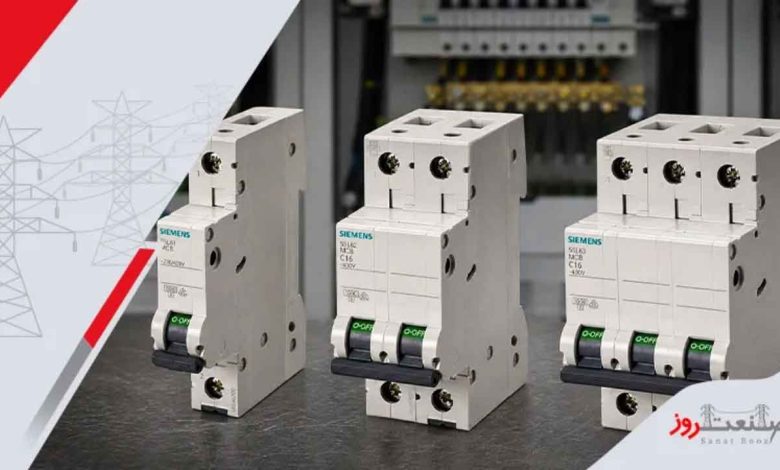

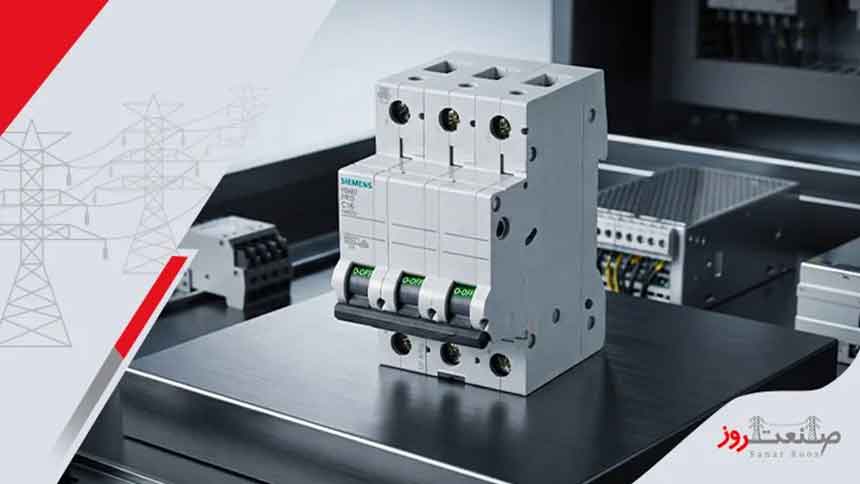

کلید مینیاتوری یک قطعکننده خودکار جریان برق است که وظیفه دارد در صورت بروز خطای اضافه جریان یا اتصال کوتاه ، مدار را بدون دخالت دست قطع کرده و از آسیب به عایق هادیها و بروز آتشسوزی جلوگیری کند.
عملکرد این تجهیز از دو مکانیزم مجزا و هماهنگ تشکیل شده است:
مکانیزم حفاظت حرارتی (بیمتال):
این بخش برای مقابله با خطای اضافه بار طراحی شده است. عبور جریان بیش از جریان نامی مدار در یک بازه زمانی مشخص، موجب داغ شدن نوار دوپایهای بیمتال، خم شدن آن و در نهایت تحریک اهرم قطع مکانیکی کلید میشود. عملکرد این بخش دارای تأخیر زمانی معکوس نسبت به شدت اضافه جریان است؛ یعنی هرچه جریان بالاتر باشد، قطع مدار در زمان کوتاهتری صورت میگیرد.
مکانیزم حفاظت مغناطیسی (سیمپیچ یا بوبین):
در شرایط اتصال کوتاه، جریان مدار در کسری از ثانیه چندین برابر جریان نامی جهش پیدا میکند. در این حالت، میدان مغناطیسی شدیدی درون بوبین ایجاد شده که یک هسته متحرک (پلانجر) را پرتاب کرده و مکانیزم قطع را در زمانی کمتر از چند میلیثانیه فعال میکند تا خط قبل از تخریب کابلها باز شود.
محفظه جرقه و جرقه گیر :
هنگام باز شدن کنتاکتها زیر بار اتصال کوتاه، قوس الکتریکی بسیار پرحرارتی شکل میگیرد. جرقهگیر با بهرهگیری از صفحات موازی فلزی، این قوس را به بخشهای کوچک تقسیم و خنک کرده و آن را در کمترین زمان ممکن خاموش مینماید.
بررسی منحنیهای قطع و تیپهای کاربردی کلید مینیاتوری
یکی از رایجترین اشتباهات در پروژههای برقی، انتخاب کلید صرفاً بر اساس جریان نامی (آمپراژ) بدون در نظر گرفتن رفتار بار و تیپ قطع کلید است. منحنی قطع تعیین میکند که بوبین مغناطیسی کلید در چه ضریبی از جریان نامی بلافاصله فرمان قطع صادر میکند.
تیپ B (روشنایی و بارهای مقاومتی)
کلیدهای تیپ B معمولاً در محدوده ۳ تا ۵ برابر جریان نامی فعال میشوند. این تیپ مناسب مدارهایی است که فاقد جریان هجومی اولیه بالا هستند؛ نظیر مدارهای روشنایی خانگی، پریزهای اداری و هیترهای حرارتی مقاومتی.
تیپ C (بارهای عمومی و موتوری سبک)
تیپ C در محدوده ۵ تا ۱۰ برابر جریان نامی عمل میکند و استانداردترین گزینه برای بارهایی است که در لحظه راهاندازی، جریان هجومی کنترلشدهای دارند. این تیپ برای روشناییهای ترانسدار، موتورهای تکفاز، پمپهای کوچک و فنها انتخاب میشود.
تیپ D (بارهای القایی و ترانسفورماتورها)
این کلیدها آستانه تحملی معادل ۱۰ تا ۲۰ برابر جریان نامی دارند. در کاربردهای صنعتی که تجهیزاتی چون ترانسفورماتورهای قدرت، دستگاههای جوشکاری، موتورهای بزرگ با راهاندازی سنگین و باتریشارژرها حضور دارند، استفاده از تیپ D از قطعهای کاذب ناشی از پیک جریان استارت جلوگیری میکند.
تیپهای تخصصی K و Z
- تیپ K : طراحیشده برای حفاظت اختصاصی ترانسها و موتورهای حساس با ضریب قطع مغناطیسی ۸ تا ۱۲ برابر جریان نامی.
- تیپ Z : با آستانه قطع بسیار سریع (۲ تا ۳ برابر جریان نامی) جهت محافظت از بردهای الکترونیکی حساس و قطعات نیمههادی.
نقش تجهیزات حفاظتی باکیفیت در تابآوری بخشهای مختلف صنعت ایران
در خطوط تولید پیوسته و کارخانجات فعال در صنعت ایران، قطعی ناخواسته برق و توقف خط تولید، خسارتهای مالی سنگینی به بار میآورد. تجهیزات حفاظتی غیراستاندارد با ایجاد قطعیهای مکرر یا عدم قطع بهموقع در زمان بروز حادثه، ریسک سوختن بردهای الکترونیکی، PLCها و درایوها را بالا میبرند.
پایداری سیستمهای فشار ضعیف نیازمند ادواتی است که در شرایط محیطی سخت (تغییرات دمایی تابلو، رطوبت، گردوغبار و ارتعاشات مکانیکی) رفتار منحنی قطع آنها از کالیبراسیون استاندارد خارج نشود. از این رو، استانداردهای بینالمللی نظیر IEC 60898 (برای کاربردهای ساختمانی) و IEC 60947-2 (برای کاربردهای صنعتی) تدوین شدهاند تا معیارهای سختگیرانهای در آزمونهای استقامت مکانیکی و الکتریکی تعیین کنند.
چرا کلید مینیاتوری زیمنس در پروژههای زیرساختی و مهندسی جایگاه ویژهای دارد؟

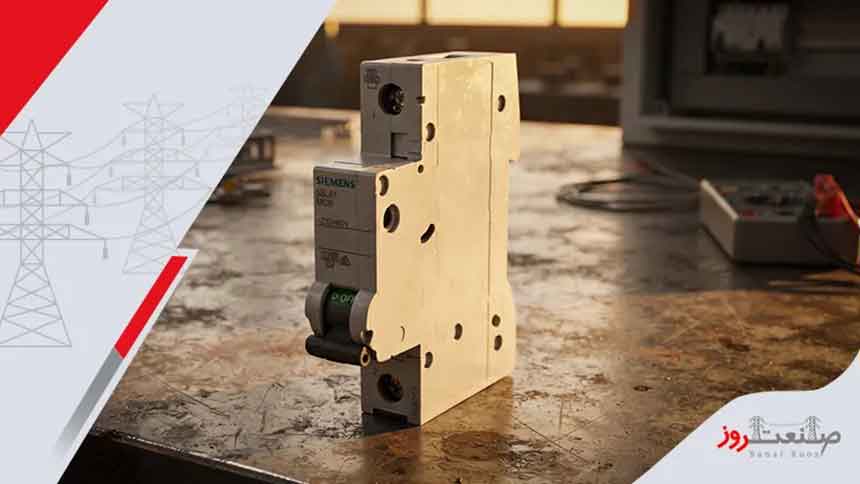

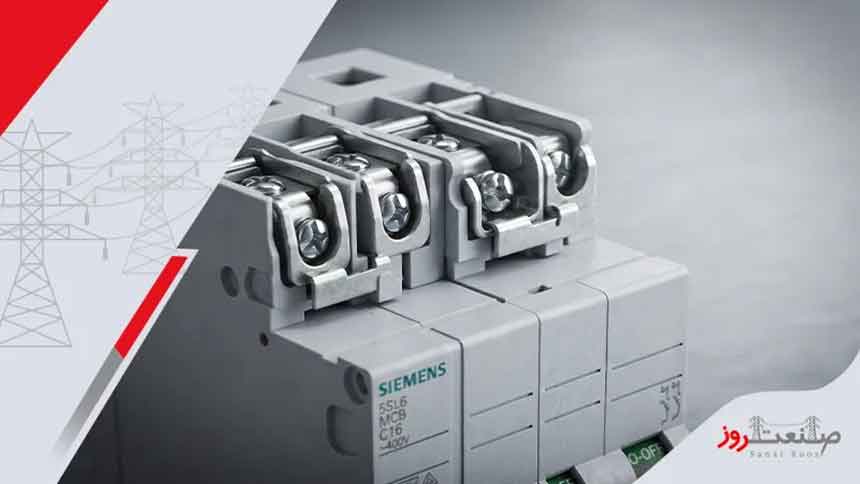

در پروژههای صنعتی، نفت و گاز، پالایشگاهها، صنایع غذایی و خطوط اتوماسیون، کلید مینیاتوری زیمنس از سریهای معروفی مانند SENTRON 5SY و 5SL، همواره به عنوان یکی از مطمئنترین گزینهها در طراحی تابلوهای برق شناخته میشود. ویژگیهای فنی این برند باعث شده تا در شرایط کاربری دشوار عملکردی دقیق ارائه دهد:
- قدرت قطع نامی بالا: مدلهای زیمنس در ردههای قدرتی مختلف نظیر 4.5kA، 6kA، 10kA و حتی 15kA تولید میشوند که امکان مهار خطاهای اتصال کوتاه در نزدیکی شینههای اصلی ترانس را فراهم میسازند.
- کلاس محدودکننده انرژی: این کلیدها سریعترین زمان مهار قوس را دارا هستند و عبور انرژی خطای جریان را به حداقل میرسانند که مانع از آسیب به عایق سیمها و تجهیزات پاییندست میشود.
- پایداری حرارتی بالا و مکانیزم دوگانه شینه: ترمینالهای طراحیشده به تکنسینها امکان میدهد همزمان از کابل ورودی و باس بار شانهای استفاده کنند، که خطای اتصال شل و افزایش حرارت موضعی در تابلو را به حداقل میرساند.
- تجهیزپذیری با ادوات جانبی: امکان اتصال کنتاکتهای کمکی، کنتاکتهای اعلام خطا ، رلههای شنت تریپ و رلههای افت ولتاژ به مینیاتوریهای زیمنس، کنترل و مانیتورینگ وضعیت کلید در سیستمهای اسکادا و مانیتورینگ اتوماسیون را مهیا میسازد.

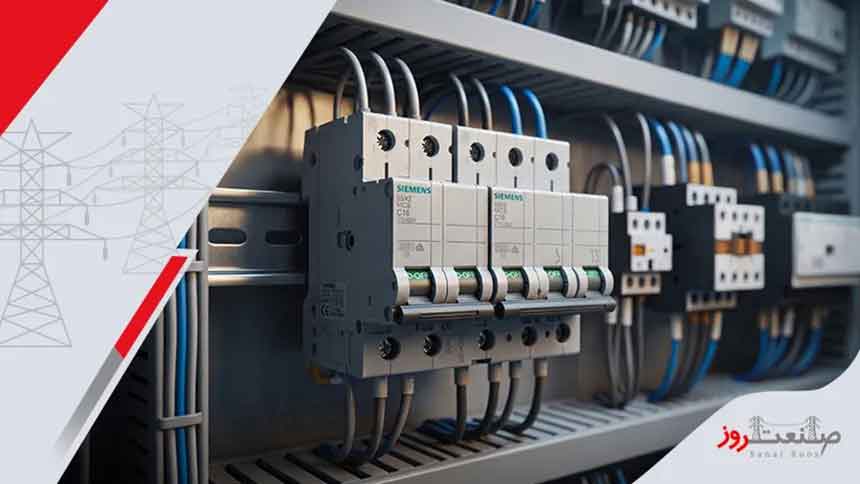

معیارهای فنی در انتخاب و سایزینگ کلید مینیاتوری
برای محاسبه و انتخاب اصولی کلید مینیاتوری، باید مجموعهای از پارامترهای مهندسی بررسی شوند:
- جریان نامی بار: حداکثر جریان کارکرد نرمال مصرفکننده.
- جریان نامی کلید: آمپراژ پیوسته کلید در دمای مبنا (معمولاً ۳۰ یا ۴۰ درجه سانتیگراد).
- ظرفیت پیوسته جریان کابل: حداکثر جریانی که کابل در شرایط نصب بدون افت حرارتی خطرناک میتواند هدایت کند.
فاکتورهای تصحیح دمایی
دمای داخل تابلوهای برق بسته به تهویه و تراکم تجهیزات معمولاً بالاتر از دمای محیط است. افزایش دما باعث عملکرد زودهنگام تیغه بیمتال میشود. بنابراین، در انتخاب آمپراژ کلید در تابلوهای بسته و متراکم، اعمال ضرایب تصحیح مطابق جداول کاتالوگ سازنده الزامی است.
هماهنگی انتخابی
در طراحی شبکههای توزیع، رعایت قانون سلکتیویته اهمیت حیاتی دارد. در صورت وقوع اتصال کوتاه یا اضافه بار در یک مدار فرعی، تنها باید کلید مینیاتوری همان مدار قطع شود و کلیدهای بالادست در مدار باقی بمانند تا تداوم برقرسانی به سایر بخشهای خط تولید حفظ شود.
چکلیست کاربردی پیش از خرید و نصب کلید مینیاتوری
|
پارامتر فنی |
گزینهها و مقادیر متداول |
کاربرد پیشنهادی |
|
ماهیت جریان و ولتاژ |
AC (230/400V) یا DC (تا 440V) |
متناوب شهری و صنعتی / سیستمهای باتری و خورشیدی |
|
تعداد پل |
1P ، 2P (1P+N) ، 3P ، 4P |
تکفاز ساده، مدار نولدار، سهفاز صنعتی و تابلوهای اصلی |
|
تیپ منحنی قطع |
تیپهای B ، C ، D |
بهترتیب: بارهای اهمی، عمومی/موتوری و بارهای القایی سنگین |
|
قدرت قطع جریان نامی |
4.5kA ، 6kA ، 10kA ، 15kA |
متناسب با فاصله از ترانسفورماتور و سطح اتصال کوتاه تابلو |
|
سطح کیفی و اصالت |
استانداردهای IEC 60898 و IEC 60947 |
تابلوهای کنترل حساس، خطوط تولید و کاربریهای زیرساختی |
- تفکیک مدارهای AC و DC :
قوس الکتریکی حاصل از قطع جریان مستقیم (DC) برخلاف جریان متناوب (AC) نقطه صفر طبیعی ندارد و خاموش کردن آن نیازمند محفظه جرقه و میدان مغناطیسی تقویتشده است. استفاده از کلیدهای معمولی AC در سیستمهای خورشیدی، باتریخانهها و مدارهای مخابراتی باعث ذوب شدن کنتاکتها و ایجاد حریق میشود؛ بنابراین در این بخشها الزامی است که حتماً از مینیاتوریهای اختصاصی DC استفاده گردد.
- تعداد پلها و الزامات قطع نول:
در مدارهای تکفاز عمومی، استفاده از کلید تکپل (1P) رایج است؛ اما در محیطهایی که ایمنی بالا در زمان سرویس مدنظر است یا احتمال برگشت نول وجود دارد، مدلهای دوپل (1P+N یا 2P) پیشنهاد میشود. در سیستمهای سهفاز صنعتی نیز برای ماشینآلات سهپل (3P) و در ورودی تابلوها برای قطع همزمان نول و فازها، نوع چهارپل (4P) به کار میرود.
- منحنیهای قطع :
تیپ B با آستانه قطع ۳ تا ۵ برابر جریان نامی، بالاترین سرعت پاسخ را برای بارهای بدون شوک (نظیر روشنایی و هیترها) دارد. تیپ C (۵ تا ۱۰ برابر) پاسخگوی جریان راهاندازی بارهای روتین نظیر کولرها و پمپهای کوچک است. تیپ D (۱۰ تا ۲۰ برابر) نیز مانع از عملکرد ناخواسته کلید در لحظه استارت موتورهای بزرگ، ترانسها و ماشینهای جوش میشود.
- محاسبه قدرت قطع اتصال کوتاه :
قدرت قطع نشاندهنده حداکثر جریانی است که کلید بدون انهدام میتواند قطع کند. هرچه تابلو برق به پست یا ترانسفورماتور توزیع نزدیکتر باشد، امپدانس مسیر کمتر و جریان اتصال کوتاه شدیدتر است. برای بخشهای انتهایی ساختمانها مقادیر 4.5kA یا 6kA کفایت میکند، اما در مجاورت ترانس و ورودی کارخانجات صنعتی حتماً باید از ردههای 10kA یا 15kA استفاده شود.
- اصالت کالا و استانداردهای صنعتی:
بهدلیل حساسیت بالای تجهیزات تابلو برق، استفاده از کلیدهای ریمارک (تقلبی) یا متفرقهای که فاقد استانداردهای IEC هستند، ریسک آتشسوزی در هنگام اتصال کوتاه را به شدت افزایش میدهد. برای مراکز حساس و خطوط پیوسته صنعتی، اصالت گواهیهای کیفی و تستریپورتهای معتبر کارخانه سازنده جزو شروط اساسی خرید است.
نتیجهگیری
انتخاب صحیح ادوات قطع و وصل و تجهیزات حفاظتی فشار ضعیف، زیربنای پایداری، ایمنی و بهرهوری هر سیستم الکتریکی است. چه در تأسیسات ساختمانی و مجتمعهای مسکونی و چه در مراکز بزرگ در صنعت روز، توجه به مشخصههای جریان نامی، قدرت قطع، منحنیهای پاسخ و شرایط دمایی تابلوها، مانع از خسارات ناشی از حوادث آتشسوزی و توقف ناخواسته فرآیندها میشود. بهرهگیری از برندهای معتبر جهانی نظیر کلید مینیاتوری زیمنس در کنار محاسبات استاندارد مهندسی، دوام تجهیزات و آرامش خاطر بهرهبرداران را تضمین میکند.
