کلید زبانه‌ای یکی از ابزارهای ساده اما بسیار پرکاربرد در دنیای الکتریسیته و الکترونیک است که به دلیل طراحی کاربرپسند، عملکرد قابل اعتماد و تنوع در کاربرد، در بسیاری از سیستم‌ها و دستگاه‌ها مورد استفاده قرار می‌گیرد. این نوع کلید که در زبان انگلیسی به عنوان Toggle Switch شناخته می‌شود، با مکانیزم مکانیکی خود امکان قطع و وصل جریان الکتریکی را به شکلی سریع و مطمئن فراهم می‌کند.
کلیدهای زبانه‌ای در مدل‌های تک‌پل تک‌پرتو (SPST)، تک‌پل دوپرتو (SPDT)، دوپل دوپرتو (DPDT) و سایر حالت‌ها ساخته می‌شوند. این تنوع در ساختار داخلی به کاربر اجازه می‌دهد تا مدارهای مختلفی را با استفاده از یک یا چند کلید کنترل کند. همچنین این کلیدها می‌توانند در ولتاژها و جریان‌های مختلف بسته به نیاز طراحی و تولید شوند.
بدنه کلید زبانه‌ای معمولاً از مواد مقاوم در برابر حرارت و ضربه ساخته می‌شود و در برخی مدل‌ها خاصیت ضدآب یا ضدغبار نیز در نظر گرفته شده است. این نوع کلید در محیط‌های صنعتی، تجهیزات روشنایی، دستگاه‌های آزمایشگاهی، ماشین‌آلات صنعتی، تابلوهای برق و حتی تجهیزات نظامی و خودرویی کاربرد دارد. در سایت ابرار صنعتی ما بر آن هستیم تا با معرفی دقیق و جامع تجهیزات پرکاربرد صنعتی، انتخابی آگاهانه‌تر را برای کاربران خود فراهم کنیم.
کلید زبانه‌ای چیست؟

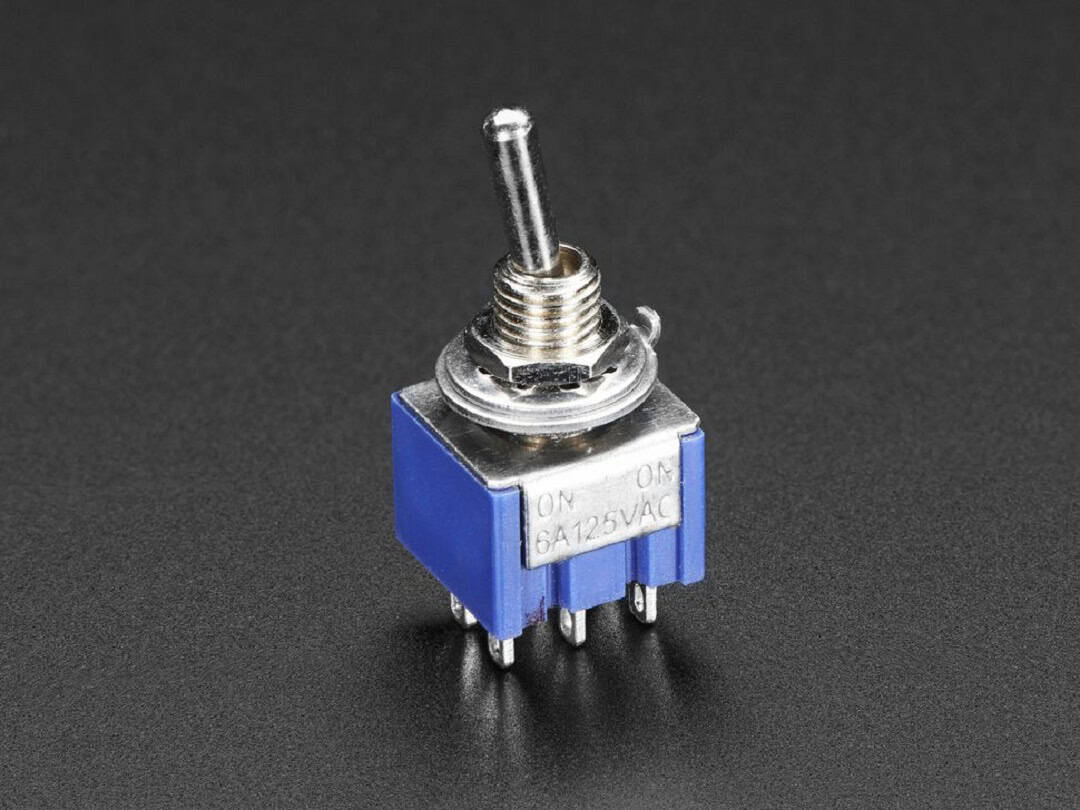

کلید زبانه‌ای یک نوع کلید مکانیکی است که با استفاده از یک اهرم یا زبانه کوچک، جریان الکتریکی را در یک مدار قطع یا وصل می‌کند. این کلید با حرکت اهرم به بالا یا پایین (یا در برخی مدل‌ها به چپ و راست) عمل می‌کند و به دلیل سادگی و دوام، از دیرباز در صنایع مختلف به کار گرفته شده است. کلید زبانه‌ای معمولاً در دو حالت اصلی روشن (ON) و خاموش (OFF) عمل می‌کند، اما مدل‌های پیشرفته‌تر می‌توانند چندین حالت یا موقعیت داشته باشند.
کلیدهای زبانه‌ای به دلیل طراحی ساده و قابلیت اطمینان بالا، یکی از اولین انواع کلیدهایی بودند که در سیستم‌های الکتریکی اولیه مورد استفاده قرار گرفتند. این کلیدها امروزه نیز با وجود پیشرفت تکنولوژی، جایگاه خود را در کاربردهای خانگی، صنعتی و نظامی حفظ کرده‌اند. نام “زبانه‌ای” از اهرم کوچک یا زبانه‌ای گرفته شده که کاربر با حرکت دادن آن، عملکرد کلید را کنترل می‌کند. برای کسب اطلاع در خصوص چراغ استروبوسکوپ به این بخش از سایت ابرار صنعتی مراجعه نمایید.
ساختار و اجزای اصلی کلید زبانه‌ای
کلید زبانه‌ای از چند بخش کلیدی تشکیل شده است که هر کدام نقش مهمی در عملکرد آن دارند:
- اهرم یا زبانه (Toggle Lever): بخش قابل مشاهده و متحرک کلید که کاربر آن را جابه‌جا می‌کند. این اهرم معمولاً از فلز یا پلاستیک مقاوم ساخته می‌شود.
- بدنه (Housing): پوسته‌ای که اجزای داخلی را در خود جای داده و از آن‌ها محافظت می‌کند. جنس بدنه می‌تواند پلاستیک عایق یا فلز باشد.
- مخاطب‌ها (Contacts): نقاط فلزی داخل کلید که با حرکت زبانه به هم متصل یا جدا می‌شوند و جریان را قطع یا وصل می‌کنند. این مخاطب‌ها معمولاً از مس یا آلیاژهای مقاوم در برابر خوردگی ساخته می‌شوند.
- پایه‌ها (Terminals): محل اتصال سیم‌ها به کلید که می‌توانند به صورت پیچی، لحیمی یا فشاری باشند.
- مکانیزم فنری (Spring Mechanism): در برخی مدل‌ها، یک فنر کوچک به حفظ موقعیت زبانه و جلوگیری از حرکت ناخواسته کمک می‌کند.
انواع کلید زبانه‌ای و دسته‌بندی‌ها
کلیدهای زبانه‌ای در انواع مختلفی تولید می‌شوند که بر اساس تعداد موقعیت‌ها، تعداد پل‌ها و کاربردها دسته‌بندی می‌شوند. در ادامه به مهم‌ترین انواع آن اشاره می‌کنیم:
1. بر اساس تعداد موقعیت‌ها
- کلید تک‌حالته (ON-OFF): ساده‌ترین نوع که فقط دو حالت روشن و خاموش دارد.
- کلید دوحالته (ON-ON): دارای دو حالت روشن است که بین دو مدار جابه‌جا می‌شود.
- کلید سه‌حالته (ON-OFF-ON): یک موقعیت خاموش در وسط و دو حالت روشن در طرفین دارد.
2. بر اساس تعداد پل‌ها
- تک‌پل (SPST – Single Pole Single Throw): یک مدار را کنترل می‌کند.
- دوپل (DPST – Double Pole Single Throw): دو مدار مستقل را همزمان کنترل می‌کند.
- چند‌پل (MPST): برای کاربردهای پیچیده‌تر با چندین مدار.
3. بر اساس ویژگی‌های خاص
- کلید ضدآب: با استاندارد IP65 یا بالاتر برای محیط‌های مرطوب.
- کلید نوری: دارای LED برای نشان دادن وضعیت روشن یا خاموش.
- کلید قفل‌شونده: زبانه‌ای که در موقعیت خاصی قفل می‌شود تا از تغییر تصادفی جلوگیری کند.
ویژگی‌های کلیدی کلید زبانه‌ای
کلید زبانه‌ای به دلیل طراحی و عملکردش، ویژگی‌هایی دارد که آن را از سایر کلیدها متمایز می‌کند:
- سادگی در استفاده: حرکت اهرم به صورت دستی و بدون نیاز به ابزار خاص، استفاده از آن را برای همه آسان می‌کند.
- دوام مکانیکی بالا: این کلیدها می‌توانند هزاران بار جابه‌جایی را تحمل کنند بدون اینکه عملکردشان مختل شود. استاندارد IEC 60669 دوام مکانیکی این کلیدها را تأیید می‌کند.
- تنوع در اندازه و ظرفیت: از مدل‌های کوچک برای جریان‌های پایین (مانند 1 آمپر) تا مدل‌های صنعتی با ظرفیت 20 آمپر یا بیشتر موجود است.
- مقاومت در برابر شرایط محیطی: مدل‌های خاص با روکش ضدآب یا مواد مقاوم در برابر دما، برای استفاده در شرایط سخت مناسب هستند.
- بازخورد لمسی: حرکت زبانه و صدای کلیک مشخص، به کاربر اطمینان می‌دهد که کلید به درستی عمل کرده است.
کاربردها
کلید زبانه‌ای به دلیل انعطاف‌پذیری و قابلیت اطمینان، در حوزه‌های مختلفی به کار می‌رود. در وسایلی مانند لامپ‌ها، پنکه‌ها و بخاری‌های برقی، از کلیدهای زبانه‌ای برای کنترل ساده استفاده می‌شود. در خودروها، این کلیدها برای کنترل چراغ‌ها، برف‌پاک‌کن‌ها یا سیستم‌های تهویه به کار می‌روند. در ماشین‌آلات و خطوط تولید، کلیدهای زبانه‌ای برای روشن و خاموش کردن موتورها یا سیستم‌های کنترلی استفاده می‌شوند. مدل‌های مقاوم این کلید در هواپیماها و تجهیزات نظامی برای کنترل سیستم‌های حساس به کار می‌روند. علاقه‌مندان به الکترونیک از این کلیدها در پروژه‌های شخصی مانند ربات‌ها یا سیستم‌های روشنایی استفاده می‌کنند.
مزایای استفاده از کلید زبانه‌ای
- هزینه پایین: نسبت به کلیدهای پیچیده‌تر مانند کلیدهای لمسی یا رله‌ها، قیمت مناسبی دارد.
- نصب آسان: اتصال به مدار با پایه‌های ساده و بدون نیاز به تجهیزات پیچیده انجام می‌شود.
- قابلیت اطمینان: طراحی مکانیکی ساده، احتمال خرابی را کاهش می‌دهد.
- تنوع گسترده: انواع مختلف آن نیازهای گوناگون را برآورده می‌کند.
معایب
- عدم سازگاری با سیستم‌های هوشمند: کلیدهای زبانه‌ای معمولاً قابلیت اتصال به سیستم‌های دیجیتال یا کنترل از راه دور را ندارند.
- حساسیت به گردوغبار: مدل‌های غیرضدآب ممکن است در محیط‌های پرگردوغبار دچار مشکل شوند.
- اندازه نسبتاً بزرگ: در مقایسه با کلیدهای مینیاتوری مدرن، فضای بیشتری اشغال می‌کند.
نکات مهم در انتخاب و خرید
- ظرفیت الکتریکی: ولتاژ و جریان مورد نیاز پروژه را بررسی کنید.
- نوع کاربرد: کلید ضدآب یا معمولی را بر اساس محیط انتخاب کنید.
- تعداد پل‌ها و موقعیت‌ها: بسته به تعداد مدارها و حالت‌ها تصمیم بگیرید.
- کیفیت ساخت: برندهای معتبر مانند Honeywell یا Carling Technologies را در نظر بگیرید.
کلیدهای زبانه‌ای بر اساس استانداردهایی مانند IEC 61058 و UL 1054 تولید می‌شوند. این استانداردها ولتاژ نامی (مانند 250 ولت AC)، جریان نامی (از 1 تا 20 آمپر) و دوام مکانیکی (تا 50,000 چرخه) را مشخص می‌کنند. مدل‌های خاص ممکن است با استاندارد IP برای مقاومت در برابر آب و گردوغبار عرضه شوند.
گرچه کلیدهای زبانه‌ای با ظهور فناوری‌های هوشمند و کلیدهای لمسی تا حدی کنار گذاشته شده‌اند، اما سادگی و دوام آن‌ها همچنان در کاربردهای خاص تضمین‌کننده حیاتشان است. نوآوری‌هایی مانند افزودن LED یا مواد مقاوم‌تر می‌تواند جایگاه این کلیدها را حفظ کند.
سوالات متداول
1. چه تفاوتی بین کلید زبانه‌ای تک‌پل و دوپل وجود دارد؟
کلید تک‌پل فقط یک مدار را کنترل می‌کند، اما کلید دوپل می‌تواند دو مدار مستقل را همزمان روشن یا خاموش کند. این تفاوت در پروژه‌های پیچیده‌تر اهمیت پیدا می‌کند.
2. آیا کلید زبانه‌ای برای محیط‌های مرطوب مناسب است؟
بله، مدل‌های ضدآب با استاندارد IP65 یا بالاتر برای محیط‌های مرطوب مناسب هستند. این کلیدها با روکش عایق از نفوذ آب جلوگیری می‌کنند و در شرایط سخت عملکرد قابل اعتمادی دارند.
3. چرا از کلید زبانه‌ای در خودروها استفاده می‌شود؟
به دلیل دوام بالا، مقاومت در برابر لرزش و سادگی استفاده، این کلیدها در خودروها برای کنترل اجزای مختلف مانند چراغ‌ها یا سیستم‌های تهویه به کار می‌روند.
4. آیا کلید زبانه‌ای می‌تواند جایگزین کلیدهای هوشمند شود؟
خیر، کلیدهای زبانه‌ای قابلیت اتصال به سیستم‌های هوشمند یا کنترل از راه دور را ندارند. با این حال، برای کاربردهای ساده و دستی همچنان گزینه‌ای مقرون‌به‌صرفه و قابل اعتماد هستند.
