یکی از مهمترین دغدغههای صنایع، افزایش بهرهوری، کاهش هزینههای نگهداری و همچنین ایمنی پرسنل است. بسیاری از کارخانهها و واحدهای تولیدی برای رسیدن به این هدف، علاوه بر انتخاب و استفاده از تجهیزات باکیفیت، به قطعات جانبی نیز توجه ویژهای دارند. یکی از این قطعات که نقش بسیار مهمی در ایمنی و روند بهرهوری ایفا میکند، اگزوز پنوماتیک (صداخفه کن پنوماتیک) است.
اگرچه این قطعه ابعاد کوچکی دارد، اما تأثیر آن بر کاهش صدای خروج هوای فشرده، جلوگیری از ورود آلودگی به داخل شیرها و افزایش طول عمر تجهیزات، بسیار قابل توجه است.
اگزوز پنوماتیک چیست و چگونه کار میکند؟
اگزوز پنوماتیک یا صداخفهکن پنوماتیک نیز در بازار ایران شناخته میشود. قطعهای است که روی خروجی هوای شیرهای پنوماتیک نصب میشود. زمانی که شیر پنوماتیک تغییر فرمان میدهد، هوای فشرده داخل مدار با سرعت زیادی از پورت تخلیه خارج میشود. این خروج ناگهانی هوای فشرده، علاوه بر فشار زیاد، همراه با صدای بلند، میتواند ذراتی را نیز به همراه داشته باشد.

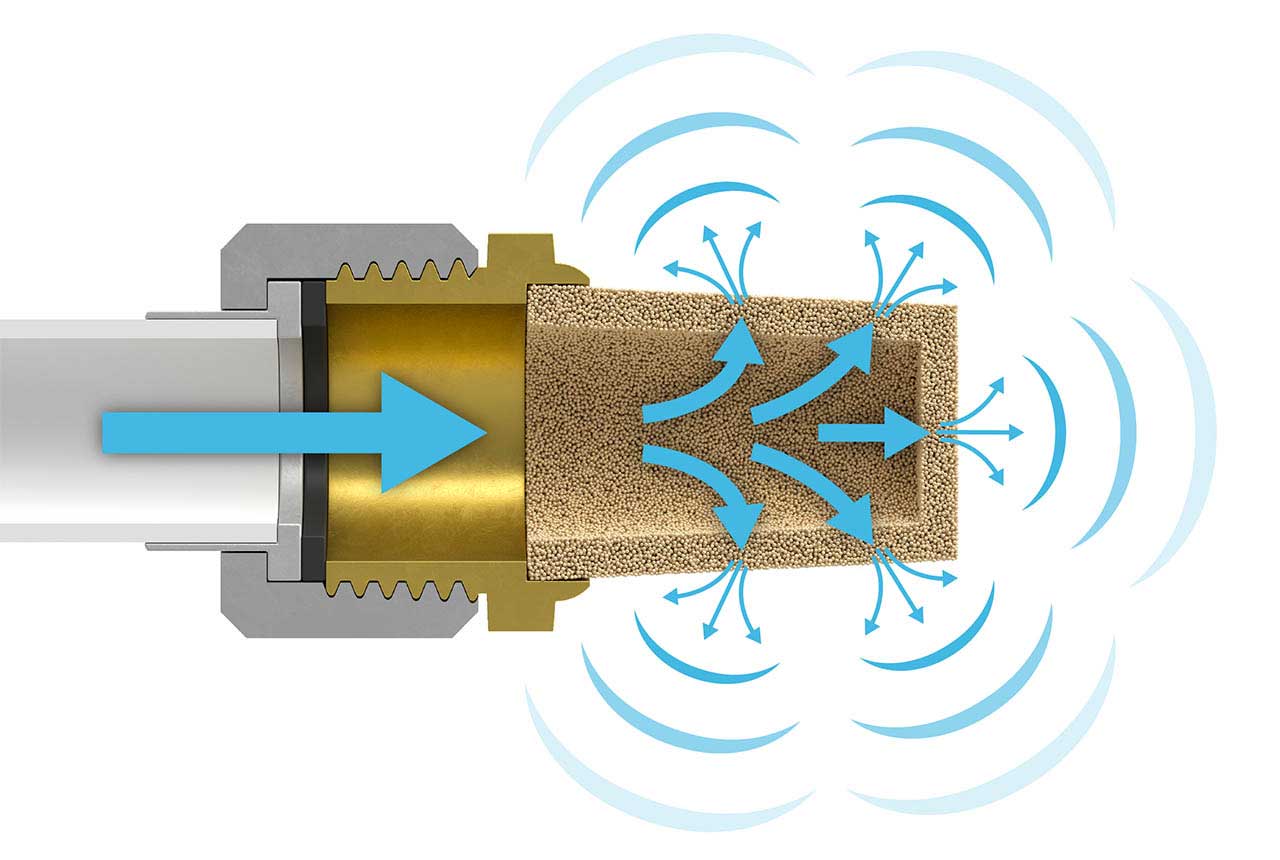

اگزوز پنوماتیک با استفاده از ساختار متخلخل خود، سرعت خروجی هوا را کنترل کرده و باعث کاهش صدا و جلوگیری از پخش شدن ذرات در محیط میشود. این فرایند علاوه بر کاهش چشمگیر صدا، موجب بهبود عملکرد سیستم نیز میشود.
یکی از محبوبترین اگزوزهای پنوماتیک، اگزوز مافلر است که مخصوص درایر صنعتی بوده و کاربرد بسیار مهمی در صنایع دارد. بیشتر اگزوزهای پنوماتیک از برنج، برنز، استیل ضد زنگ، پلیمرهای مهندسی یا پلاستیک مقاوم ساخته شده و قابل شستوشو نیز هستند تا متناسب با شرایط محیطی مختلف باشند.
چرا خروج هوای فشرده اهمیت دارد؟
اگزوز پنوماتیک (صداخفهکن پنوماتیک) قطعهای کوچک اما پرکاربرد در صنایع وابسته به پنوماتیک است که دو نقش اصلی و مهم برای صنایع دارد.
- نقش ایمنی برای پرسنل: در سیستمهای پنوماتیک، مقداری از هوای فشرده برای کارکرد سیستم نیاز به خروج از سیستم دارد که این هوای فشرده دارای فشار بالا و دمای بالا است. اگر بهصورت مستقیم به اپراتور یا دستگاه صنعتی برخورد کند، ممکن است آسیبهایی به همراه داشته باشد. برای کنترل دما و فشار خروجی از اگزاست (اگزوز پنوماتیک) استفاده میشود.
- کاهش آلودگیها: در هوای فشرده بعضی از سیستمها صرفاً هوای فشرده خشک استفاده نمیشود، بلکه ممکن است همراه هوای فشرده، کمی روغن خاص و مناسب برای کاهش اصطکاک استفاده شود که در مسیر خروجی هوا آلودگیهایی را به همراه داشته باشد.
- کاهش آلودگی صوتی: اگر فرض را بر این بگذاریم که هوای فشرده دمای پایینی داشته باشد و از هوای فشرده خشک هم استفاده شده باشد، هنگام خروج صدای زیادی با خود به همراه دارد و آلودگی صوتی ایجاد میکند. با استفاده از اگزوز پنوماتیک میتوان از ایجاد آلودگی صوتی در محیط کارگاه جلوگیری کرد.
پس بنابراین، استفاده از اگزوز پنوماتیک نهتنها محیطی کارگاهی مناسب را برای کارکنان یک کارگاه ایجاد میکند، بلکه ایمنی افراد و دستگاههای صنعتی را نیز فراهم میکند تا هزینههای نگهداری کاهش یابد و بهرهوری تجهیزات افزایش پیدا کند.
در هر مدار پنوماتیکی، خروج هوای مصرفشده بخشی از چرخه عملکرد تجهیزات است. اگر این تخلیه بهدرستی انجام نشود، علاوه بر افزایش صدای محیط، احتمال ورود آلودگی به داخل شیرهای پنوماتیک و کاهش راندمان سیستم نیز افزایش پیدا میکند. استفاده از اگزوز مناسب باعث میشود تخلیه هوا به شکل کنترلشده انجام شده و عملکرد تجهیزات در شرایط پایدار و ایمن حفظ شود.
چرا صدای خروج هوای فشرده اهمیت دارد؟
بسیاری از کارخانهها دارای دهها یا حتی صدها شیر پنوماتیک هستند. علاوه بر این، تجهیزات صنعتی و دستگاههای صنعتی مختلفی نیز در حال کار کردن هستند، مانند صنعت چاپ. هر بار که این شیرها تغییر وضعیت میدهند، حجم زیادی هوای فشرده تخلیه میشود. اگر برای خروج این هوا از اگزوز استفاده نشود، صدای حاصل میتواند آزاردهنده باشد و حتی شرایط استاندارد کار کردن پرسنل را نیز تحت تأثیر قرار دهد.
در خطوط تولیدی که بهصورت ۲۴ ساعته فعالیت میکنند، این صداها به مرور باعث خستگی اپراتورها، کاهش تمرکز، افزایش خطای انسانی و حتی آسیبهای شنوایی میشوند.
به همین دلیل، بسیاری از استانداردهای ایمنی صنعتی، کاهش آلودگی صوتی تجهیزات را به یکی از الزامات محیط کار تبدیل کردهاند.
کاهش صدای محیط باعث میشود اپراتورها هشدارهای صوتی، آلارمها و دستورات ایمنی را بهتر بشنوند. این موضوع احتمال وقوع حوادث را کاهش میدهد.

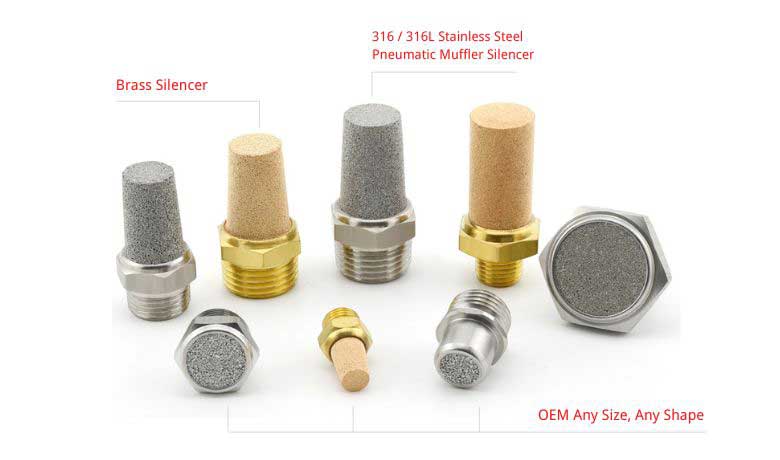

انواع اگزوز پنوماتیک
اگزوز برنزی
رایجترین نوع اگزوز است و از برنز متخلخل ساخته میشود.
مزایا:
- قیمت مناسب
- کاهش صدای مطلوب
- مقاومت خوب در برابر فشار
اگزوز استیل
برای محیطهای خورنده، صنایع غذایی و دارویی استفاده میشود.
مزایا:
- مقاومت بالا در برابر زنگزدگی
- قابلیت شستوشو
- طول عمر زیاد
اگزوز پلاستیکی
برای فشارهای پایین و تجهیزات سبک مناسب است.
مزایا:
- وزن کم
- قیمت اقتصادی
- نصب آسان
اگزوز قابل تنظیم
برخی مدلها امکان تنظیم سرعت خروج هوا را نیز فراهم میکنند.
این مدلها علاوه بر کاهش صدا، برای کنترل سرعت عملکرد جکهای پنوماتیک نیز کاربرد دارند
.
اگزوزهای برنزی متخلخل به دلیل قیمت مناسب و عملکرد مطلوب، پرکاربردترین نوع اگزوز پنوماتیک محسوب میشوند. ساختار متخلخل این مدل باعث میشود هوای خروجی بهصورت یکنواخت منتشر شده و صدای تخلیه به میزان قابل توجهی کاهش پیدا کند. این نوع اگزوز برای بیشتر ماشینآلات صنعتی و خطوط تولید گزینهای اقتصادی و قابل اعتماد است.
چه صنایعی بیشترین استفاده را از اگزوز پنوماتیک دارند؟

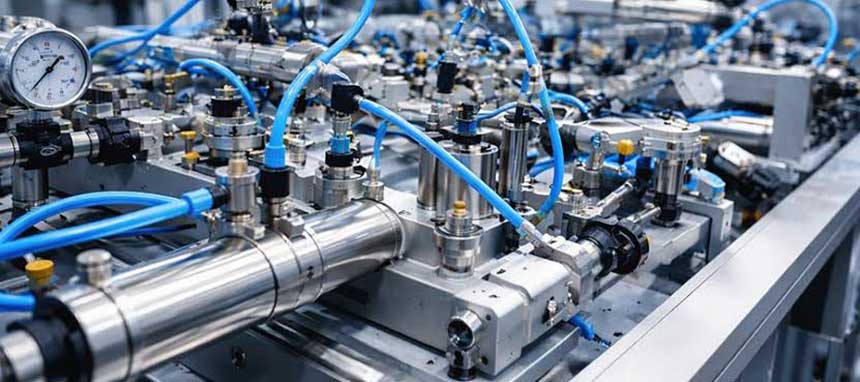

تقریباً تمام صنایع که از سیستم پنوماتیک تشکیل شدهاند، استفاده میکنند؛ از صنایع کوچک گرفته تا صنایع بزرگ، مانند:

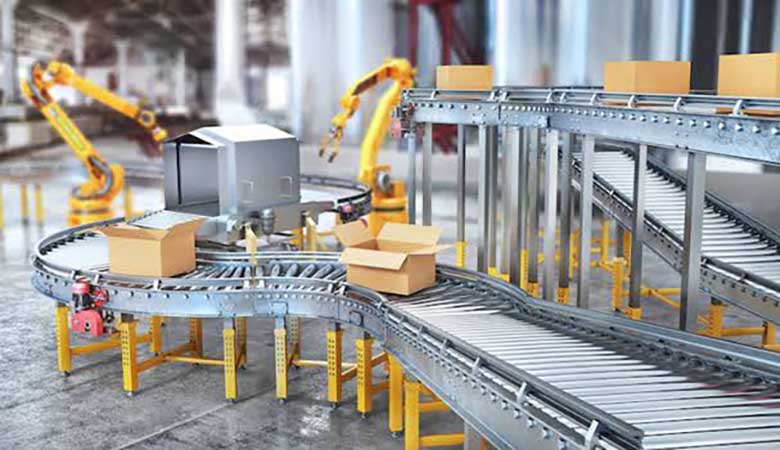

· صنایع چاپ و بستهبندی: اگزوز پنوماتیک بیشتر روی شیرهای پنوماتیک و دستگاههای پرکن، دستگاههای لیبلزن، چاپ روی کارتن استفاده بیشتری دارد.
· صنایع غذایی: در ماشینآلات تولید، بستهبندی و بیشتر در این صنایع از جنس اگزوز استیل استفاده میکنند که علاوه بر کاهش صدا، استاندارد بهداشتی نیز رعایت شود.
· صنایع دارویی: در خطوط تولید و بستهبندی.
· صنایع خودروسازی: در خطوط مونتاژ، رباتهای صنعتی، پرسها و تجهیزات پنوماتیکی، بیشتر از اگزوز مافلر برای کاهش صدا در این صنایع استفاده میشود.
· صنایع پتروشیمی: که شیرهای پنوماتیک بیشتر در واحدهای فرآیندی برای تخلیه ایمن و کمصدا مورد استفاده قرار میگیرند.
و صنایع مختلف دیگر که اگر بخواهیم نام ببریم، از حوصله این مقاله خارج است.
تقریباً هر صنعتی که از هوای فشرده استفاده میکند، به اگزوز پنوماتیک نیز نیاز دارد. از خطوط تولید کوچک گرفته تا کارخانههای بزرگ، این قطعه برای کاهش صدای تجهیزات، افزایش ایمنی و جلوگیری از انتشار آلودگی به کار میرود. نوع اگزوز مورد استفاده نیز با توجه به شرایط محیطی، فشار کاری و استانداردهای هر صنعت انتخاب میشود.
ارتباط اگزوز پنوماتیک با سایر تجهیزات سیستم
یک مدار استاندارد پنوماتیک معمولاً شامل کمپرسور، واحد مراقبت، شیر پنوماتیک، جک، شیلنگ، اتصالات و اگزوز است.
اگر بهترین شیر پنوماتیک نصب شود اما از شیلنگ پنوماتیک بیکیفیت استفاده شود، افت فشار و نشتی ایجاد خواهد شد.
همچنین استفاده از اتصالات پنوماتیک نامناسب میتواند باعث کاهش راندمان سیستم شود.
در نهایت، نبود اگزوز پنوماتیک نیز موجب افزایش آلودگی صوتی و کاهش عمر شیرها خواهد شد.
به همین دلیل مهندسان همواره تمامی اجزای مدار را بهصورت یک مجموعه بررسی میکنند.
هنگام خرید اگزوز پنوماتیک به چه نکاتی توجه کنیم؟
انتخاب اگزوز مناسب باید بر اساس شرایط کاری انجام شود.
مهمترین معیارها عبارتاند از:
- سایز رزوه: اتصال رزوه اگزوز متناسب با قطعه پنوماتیک باشد ( 1/8 تا 2 اینچ)
- جنس بدنه: متناسب با شرایط کاری ( برنج ، برنز ، استیل ، پلاستیک)
- حداکثر فشار کاری : متناسب با فشار پورت خروجی دستگاه ( 10 تا 40 بار )
- دبی عبوری: بر اساس سایز رزوه دبی خروجی متقیر است
- مقاومت در برابر خوردگی: بر اساس جنس بدنه
- قابلیت شستوشو: بعضی از اگزوز ها قابل شست و شو هستند بعضی ها قابل شست و شو نیستند
- میزان کاهش صدا
عدم توجه به این موارد ممکن است باعث افت عملکرد سیستم شود.
اشتباهات رایج در استفاده از اگزوز مافلر
برخی کاربران تصور میکنند هر اگزوزی برای هر سیستمی مناسب است.
این تصور اشتباه است.
از رایجترین خطاها میتوان به موارد زیر اشاره کرد:
- انتخاب سایز نامناسب
- استفاده از اگزوز پلاستیکی در محیطهای داغ
- تمیز نکردن اگزوزهای برنزی
- نصب نادرست روی پورت تخلیه
- استفاده از اگزوز با ظرفیت کمتر از دبی سیستم
رعایت این نکات باعث افزایش طول عمر تجهیزات خواهد شد.
سوالات متداول
1. اگزوز پنوماتیک چیست و چه کاربردی دارد؟
اگزوز پنوماتیک یا صداخفهکن پنوماتیک قطعهای است که روی پورت خروجی شیرهای پنوماتیک نصب میشود و وظیفه کاهش صدای خروج هوای فشرده، کنترل جریان هوا و جلوگیری از ورود آلودگی به داخل سیستم را بر عهده دارد.
2. آیا استفاده از اگزوز پنوماتیک ضروری است؟
در بسیاری از سیستمهای پنوماتیک استفاده از اگزوز پنوماتیک توصیه میشود، زیرا علاوه بر کاهش آلودگی صوتی، از تجهیزات محافظت کرده و شرایط ایمنتری برای اپراتورها فراهم میکند.
3. اگزوز پنوماتیک از چه جنسی ساخته میشود؟
اگزوزهای پنوماتیک معمولاً از برنز متخلخل، برنج، استیل ضدزنگ یا پلیمرهای مهندسی تولید میشوند. انتخاب جنس مناسب به شرایط محیطی، دما، رطوبت و نوع کاربرد بستگی دارد.
4. چگونه اگزوز پنوماتیک مناسب را انتخاب کنیم؟
برای انتخاب اگزوز مناسب باید به سایز رزوه، دبی هوای خروجی، فشار کاری، نوع شیر پنوماتیک و شرایط محیطی مانند وجود رطوبت، گردوغبار یا مواد خورنده توجه کنید.
5. آیا اگزوز پنوماتیک نیاز به سرویس یا تعویض دارد؟
بله. در صورت تجمع گردوغبار، روغن یا ذرات آلاینده، عملکرد اگزوز کاهش پیدا میکند. تمیز کردن دورهای یا تعویض بهموقع آن باعث حفظ عملکرد مناسب سیستم و افزایش عمر تجهیزات پنوماتیک میشود.
اگزوز پنوماتیک یا صداخفهکن پنوماتیک قطعهای است که روی خروجی شیرهای پنوماتیک نصب میشود و با کاهش صدای تخلیه هوای فشرده، جلوگیری از ورود آلودگی و افزایش ایمنی، نقش مهمی در بهبود عملکرد سیستمهای پنوماتیک، کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات صنعتی دارد.
جمعبندی
یک سیستم پنوماتیک تنها از شیر و جک تشکیل نشده است. عملکرد صحیح تجهیزات زمانی تضمین میشود که تمامی اجزا بهدرستی انتخاب شوند. به عنوان مثال، کیفیت اتصالات پنوماتیک نقش مهمی در جلوگیری از نشتی هوا دارد. همچنین استفاده از شیلنگ پنوماتیک مناسب باعث انتقال ایمن هوای فشرده و کاهش افت فشار میشود.
اگزوز پنوماتیک شاید در نگاه اول قطعهای ساده و کماهمیت به نظر برسد، اما نقش آن در عملکرد صحیح سیستمهای هوای فشرده بسیار فراتر از کاهش صدا است. این قطعه با کنترل جریان خروجی هوا، کاهش آلودگی صوتی، جلوگیری از ورود ذرات آلاینده، افزایش عمر شیرهای پنوماتیک و کاهش هزینههای نگهداری، به یکی از اجزای ضروری مدارهای پنوماتیکی تبدیل شده است.
