واشر موجی Wave Washer یکی از اجزای کوچک اما حیاتی در مهندسی مکانیک است که به‌عنوان یک نوع واشر فنری شناخته می‌شود. این قطعه با طراحی منحصربه‌فرد خود، نقش مهمی در ایجاد فشار پیش‌بار (Preload)، جذب ارتعاشات و جبران انبساط حرارتی در مجموعه‌های مکانیکی ایفا می‌کند.
واشرهای موجی نوعی لوازم جانبی اتصال‌دهنده هستند که برای ایجاد فاصله کوچک بین دو سطح استفاده می‌شوند. نام آن‌ها از شکل موج‌مانندشان گرفته شده است که نیروی فنری ایجاد می‌کند. این ویژگی آن‌ها را به جذب‌کننده‌های شوک عالی تبدیل می‌کند. واشرهای موجی همچنین به نام فنرهای موجی مارپیچی یا فنرهای موجی شناخته می‌شوند. اما دقیقاً چه کاری انجام می‌دهند و چگونه استفاده می‌شوند؟ در ابرار صنعتی، نگاهی دقیق‌تر به واشرهای موجی خواهیم داشت و هر آنچه باید درباره آن‌ها بدانید را توضیح خواهیم داد.
واشر موجی چیست؟
واشر موجی یک نوع واشر فنری است که به شکل حلقه‌ای با سطح موج‌دار طراحی شده و از مواد فلزی یا گاهی پلیمری ساخته می‌شود. برخلاف واشرهای تخت که صرفاً برای توزیع بار استفاده می‌شوند، واشر موجی به دلیل ساختار موجی خود، خاصیت ارتجاعی دارد و می‌تواند فشار یا نیروی فنری را در جهت محوری اعمال کند. این ویژگی آن را برای کاربردهایی که نیاز به جبران تغییرات ابعادی یا حفظ اتصال محکم دارند، ایده‌آل می‌کند. واشر موجی به‌عنوان یک المان ساده اما مؤثر برای ایجاد تعادل بین انعطاف‌پذیری و استحکام در اتصالات مکانیکی شناخته می‌شود. این قطعه معمولاً در کنار پیچ‌ها، مهره‌ها یا یاتاقان‌ها استفاده می‌شود تا از شل شدن اتصالات جلوگیری کند.
واشرهای موجی چگونه کار می‌کنند؟
واشرهای موجی با اعمال کشش یا ذخیره انرژی تحت فشار کار می‌کنند. هنگامی که بین دو سطح نصب می‌شوند، به جلوگیری از فروپاشی مجموعه به دلیل لرزش یا حرکات دیگر کمک می‌کنند. شکل موج‌مانند واشر، 3، 4 یا 6 نقطه تماس فراهم می‌کند که امکان انحراف اندکی را می‌دهد. نتیجه این است که ظرفیت تحمل بار بیشتری در فضای فشرده ایجاد می‌شود.
واشرهای موجی همچنین به جبران انحرافات تلورانس کمک می‌کنند و از شل شدن به دلیل حرکات و لرزش جلوگیری می‌کنند. واشرها به دلیل قرارگیری بار، تنش محوری را تجربه می‌کنند و ماده تلاش می‌کند به حالت آزاد خود بازگردد. این عمل فنرمانند، واشرهای موجی را برای جذب شوک ایده‌آل می‌کند. علاوه بر این، واشرهای موجی می‌توانند به‌عنوان شیم برای تراز کردن ماشین‌آلات یا تجهیزات دیگر عمل کنند.
ریشه‌ها و تکامل واشر موجی
ایده استفاده از واشرهای فنری به قرن نوزدهم و ظهور ماشین‌آلات صنعتی بازمی‌گردد. در آن زمان، مهندسان به دنبال راه‌هایی برای مقابله با شل شدن اتصالات ناشی از ارتعاشات بودند. واشر موجی به‌عنوان یک نوع خاص از واشرهای فنری در اوایل قرن بیستم معرفی شد و به‌سرعت در صنایع خودروسازی و هوافضا مورد توجه قرار گرفت. طراحی موجی این واشرها در دهه 1930 با پیشرفت تکنولوژی تولید فلزات و نیاز به قطعات سبک‌تر و کارآمدتر به شکل امروزی خود تکامل یافت. از آن زمان، واشر موجی به یکی از اجزای استاندارد در طراحی مکانیکی تبدیل شده است.
ساختار و اصول
واشر موجی از نظر ساختاری ساده اما از نظر عملکرد پیچیده است. طراحی آن شامل چندین پارامتر کلیدی است که بر کارایی‌اش تأثیر می‌گذارند.
اساس عملکرد
شکل موجی واشر، که معمولاً شامل 2 تا 4 موج در هر حلقه است، به آن خاصیت فنری می‌بخشد. تعداد موج‌ها و ارتفاع آن‌ها با توجه به میزان نیروی مورد نیاز و فضای موجود تعیین می‌شود. افزایش تعداد موج‌ها ظرفیت باربری را بالا می‌برد، اما انعطاف‌پذیری را کاهش می‌دهد. واشرهای موجی معمولاً از فولاد فنری، فولاد ضدزنگ یا آلیاژهای خاصی مانند برنز فسفر ساخته می‌شوند. انتخاب ماده به شرایط محیطی (مانند دما و رطوبت) و نوع کاربرد بستگی دارد. ضخامت و قطر واشر موجی باید به‌گونه‌ای باشد که هم فشار کافی ایجاد کند و هم در برابر تغییر شکل دائمی (Plastic Deformation) مقاوم باشد.
مکانیزم عملکرد واشر موجی
واشر موجی با فشرده شدن بین دو سطح، نیروی فنری تولید می‌کند که به‌عنوان پیش‌بار عمل می‌کند. این نیرو باعث می‌شود که اتصالات در برابر ارتعاشات، انبساط حرارتی یا تغییرات ابعادی پایدار بمانند. به‌عنوان مثال، در یک مجموعه پیچ و مهره، واشر موجی با اعمال فشار مداوم، از شل شدن مهره جلوگیری می‌کند. واشر موجی همچنین می‌تواند ارتعاشات را جذب کند و تنش‌های دینامیکی را کاهش دهد. این ویژگی به‌ویژه در ماشین‌آلاتی که تحت بارهای متغیر کار می‌کنند، بسیار ارزشمند است.

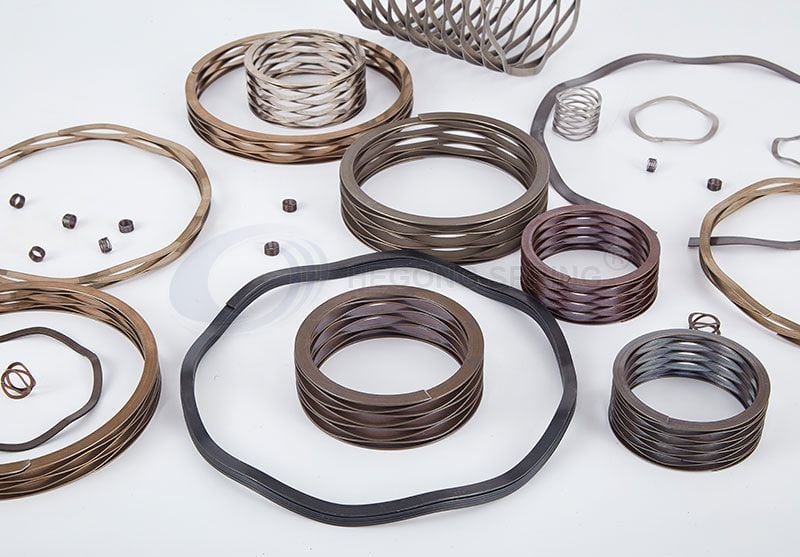

انواع واشرهای موجی
- فنرهای موجی درهم‌تنیده (Interlaced Wave Springs)
- فنرهای موجی تودرتو (Nested Wave Springs)
- فنرهای موجی قله‌به‌قله (Crest-to-Crest Wave Springs)
- فنرهای موجی تک‌دور (Single Turn Wave Springs)
انواع اصلی واشر موجی
واشرهای موجی بر اساس طراحی و کاربرد به انواع مختلفی تقسیم می‌شوند:
- واشر موجی تک‌لایه (Single-Turn Wave Washer): این نوع ساده‌ترین مدل است که از یک لایه فلز با چند موج تشکیل شده و برای بارهای سبک مناسب است.
- واشر موجی چندلایه (Multi-Turn Wave Washer): این مدل از چندین لایه موجی روی هم تشکیل شده و برای کاربردهایی با نیاز به نیروی فنری بیشتر طراحی شده است.
- واشر موجی با انتهای باز (Gap-Type Wave Washer): دارای شکافی در حلقه است و برای نصب در فضاهای محدود یا شفت‌ها استفاده می‌شود.
وظایف و کارایی
واشر موجی به دلیل اندازه کوچک و کارایی بالا، در بسیاری از صنایع کاربرد دارد. در سیستم تعلیق، موتورها و گیربکس‌ها، واشر موجی برای جذب ارتعاشات و حفظ اتصالات استفاده می‌شود. این قطعه در کاهش صدا و افزایش عمر قطعات متحرک مؤثر است. در هواپیماها و موشک‌ها، واشر موجی برای جبران انبساط حرارتی و تحمل شرایط سخت محیطی به کار می‌رود. در وسایلی مانند ماشین لباسشویی یا دستگاه‌های کوچک، این واشر برای کاهش لرزش و افزایش پایداری استفاده می‌شود.
چگونه واشر موجی را نصب کنیم؟
واشر موجی، که به نام واشر فنری موجی یا واشر فشاری موجی نیز شناخته می‌شود، نوعی واشر است که بار محوری یا عمل فنری را به اتصال‌دهنده‌ها ارائه می‌دهد. این واشر معمولاً در کاربردهای مختلف برای حفظ کشش و جلوگیری از شل شدن یا نشتی استفاده می‌شود. نصب واشر موجی فرآیندی ساده است و با دنبال کردن چند مرحله آسان، می‌توانید نصب صحیح آن را تضمین کنید.
راهنمای نصب واشر موجی
مرحله 1: ابزار لازم را جمع‌آوری کنید
قبل از شروع، ابزارها و مواد مورد نیاز برای نصب را جمع‌آوری کنید. این‌ها معمولاً شامل خود واشر موجی، اتصال‌دهنده (مانند پیچ یا مهره) و هر ابزار مورد نیاز دیگر مانند آچار یا پیچ‌گوشتی است.
مرحله 2: سطوح را آماده کنید
اطمینان حاصل کنید که سطوحی که واشر موجی روی آن‌ها نصب می‌شود تمیز و عاری از هرگونه آلودگی هستند. هرگونه کثیفی، زنگ‌زدگی یا باقی‌مانده واشر قدیمی را از سطوح تماس بردارید تا تناسب ایمن و مناسب تضمین شود.
مرحله 3: واشر موجی را قرار دهید
واشر موجی را بردارید و آن را روی سطح تماس قرار دهید. واشر موجی طراحی شده است تا بین سر اتصال‌دهنده و سطحی که قرار است به آن محکم شود قرار گیرد. مطمئن شوید که موج‌های واشر رو به سطح هستند و نه رو به اتصال‌دهنده.
مرحله 4: اتصال‌دهنده را تراز کنید
سپس، اتصال‌دهنده (پیچ یا مهره) را با واشر موجی تراز کنید. اتصال‌دهنده را از طریق سوراخ مرکزی واشر وارد کنید و آن را با سوراخ مربوطه در سطح تماس تراز کنید.
مرحله 5: اتصال‌دهنده را با دست سفت کنید
با استفاده از دست، اتصال‌دهنده را در جهت عقربه‌های ساعت بچرخانید تا به واشر موجی و سطح تماس محکم شود. در این مرحله، واشر موجی باید کمی فشرده شود. مطمئن شوید که اتصال‌دهنده به‌درستی تراز و در مرکز سوراخ قرار دارد.
مرحله 6: سفت کردن نهایی را اعمال کنید
برای محکم کردن کامل اتصال‌دهنده و واشر موجی، از ابزار مناسب مانند آچار یا پیچ‌گوشتی استفاده کنید تا نیروی سفت کردن نهایی را اعمال کنید. اتصال‌دهنده را با دقت در جهت عقربه‌های ساعت سفت کنید تا به سطح گشتاور مورد نظر برای کاربرد شما برسد. مراقب باشید بیش از حد سفت نکنید، زیرا ممکن است به واشر موجی یا سطوح تماس آسیب برساند.
مرحله 7: کشش و فشردگی را بررسی کنید
پس از سفت کردن اتصال‌دهنده، بررسی کنید که واشر موجی به‌درستی فشرده شده است. موج‌های واشر باید صاف یا تا حدی صاف شده باشند، که نشان‌دهنده ارائه بار محوری یا عمل فنری مورد نظر توسط واشر است. مطمئن شوید که اتصال‌دهنده پس از سفت شدن شل نمی‌شود.
مرحله 8: بررسی عملکرد را انجام دهید
پس از نصب، یک بررسی عملکرد انجام دهید تا مطمئن شوید که واشر موجی به‌طور مؤثر کشش را حفظ می‌کند و از شل شدن یا نشتی جلوگیری می‌کند. مجموعه را با اعمال نیروها یا لرزش‌هایی که ممکن است در استفاده مورد نظر با آن مواجه شود آزمایش کنید. تأیید کنید که اتصال‌دهنده محکم باقی می‌ماند و واشر موجی همچنان عمل فنری مورد نظر را ارائه می‌دهد.
منبع: ابرار صنعتی
