موتور برق خورشیدی استرلینگ (Solar Stirling Engine) یکی از فناوری‌های نوآورانه در حوزه انرژی‌های تجدیدپذیر است که با استفاده از انرژی خورشیدی و اصول ترمودینامیکی، برق تولید می‌کند. این موتورها با بهره‌گیری از اختلاف دمایی ایجادشده توسط تمرکز نور خورشید، کارایی بالایی در تبدیل انرژی حرارتی به برق دارند و در مقایسه با سایر فناوری‌ها مانند فتوولتائیک، مزایای منحصربه‌فردی ارائه می‌دهند. با این حال طبق بررسی ابرار صنعتی، پیچیدگی طراحی و هزینه‌های اولیه بالا، چالش‌هایی برای تجاری‌سازی گسترده آن‌ها ایجاد کرده است.
جزئیات و مشخصات فنی موتور برق خورشیدی Stirling
موتور برق خورشیدی استرلینگ سیستمی است که از یک موتور حرارتی استرلینگ و یک متمرکزکننده خورشیدی، معمولاً آینه‌های سهموی (parabolic dish)، تشکیل شده است. این موتورها معمولاً توان خروجی بین 1 تا 38.8 کیلووات تولید می‌کنند، با کارایی تبدیل حرارتی به برق بین 13 تا 32 درصد. موتورهای استرلینگ از گازهای سبک مانند هلیوم یا هیدروژن به‌عنوان سیال کاری استفاده می‌کنند و در دماهای عملیاتی بین 600 تا 800 درجه سانتی‌گراد کار می‌کنند. به‌عنوان مثال، سیستم SunCatcher شرکت Stirling Energy Systems با قطر دیش 11.6 متر، توان 25 کیلووات و کارایی اوج 31.25 درصد ارائه می‌دهد. این سیستم‌ها به ردیابی دومحوره خورشید نیاز دارند تا نور را به‌طور دقیق روی گیرنده متمرکز کنند.
موتور برق خورشیدی استرلینگ چگونه کار می‌کند؟
موتور استرلینگ با استفاده از چرخه ترمودینامیکی استرلینگ، که شامل چهار مرحله (گرمایش، انبساط، خنک‌سازی و تراکم) است، عمل می‌کند. در یک موتور خورشیدی، آینه‌های سهموی نور خورشید را روی گیرنده‌ای متمرکز می‌کنند که گرما را به سیال کاری (معمولاً هلیوم) منتقل می‌کند. این گرما باعث انبساط گاز و حرکت پیستون‌ها می‌شود، که این حرکت مکانیکی از طریق یک ژنراتور به برق تبدیل می‌گردد. گاز پس از انبساط به سمت بخش خنک‌کننده هدایت می‌شود، جایی که منقبض شده و چرخه تکرار می‌شود. این فرآیند بسته (closed-cycle) است و گاز کاری در داخل موتور باقی می‌ماند، که باعث کاهش سایش و افزایش عمر سیستم می‌شود.
قیمت موتور برق خورشیدی Stirling
قیمت موتورهای برق خورشیدی استرلینگ به عوامل متعددی مانند توان خروجی، طراحی و مقیاس پروژه بستگی دارد. بر اساس مطالعات، هزینه تولید برق (LCOE) برای سیستم‌های دیش-استرلینگ بین 0.115 تا 0.256 دلار به ازای هر کیلووات‌ساعت است. یک سیستم 25 کیلوواتی مانند SunCatcher ممکن است بین 50,000 تا 100,000 دلار هزینه اولیه داشته باشد، که شامل دیش، موتور و ژنراتور است. هزینه‌های اضافی شامل نصب، ردیاب خورشیدی و نگهداری است. در مقایسه با پنل‌های فتوولتائیک، هزینه اولیه بالاتر است، اما کارایی بهتر در مناطق با تابش بالا می‌تواند این اختلاف را جبران کند. اطلاعات دقیق قیمت‌گذاری به دلیل توقف فعالیت شرکت‌هایی مانند Stirling Energy Systems محدود است.
قیمت ارزان‌ترین مدل‌های موتور برق خورشیدی
ارزان‌ترین مدل‌های موتور برق خورشیدی استرلینگ معمولاً برای کاربردهای کوچک (1 تا 3 کیلووات) طراحی شده‌اند و بیشتر در پروژه‌های آزمایشی یا تحقیقاتی استفاده می‌شوند. به‌عنوان مثال، یک موتور استرلینگ کم‌دمایی (Low-Temperature Differential) با متمرکزکننده ساده می‌تواند حدود 5,000 تا 10,000 دلار هزینه داشته باشد. این مدل‌ها اغلب از مواد ارزان‌تر و طراحی‌های ساده‌تر استفاده می‌کنند، اما کارایی آن‌ها (حدود 10 تا 15 درصد) پایین‌تر است. شرکت‌هایی مانند Cool Energy با مدل ThermoHeart (25 کیلووات) گزینه‌هایی برای کاربردهای خانگی ارائه داده‌اند، اما قیمت‌گذاری تجاری آن‌ها به دلیل عدم تولید انبوه شفاف نیست.

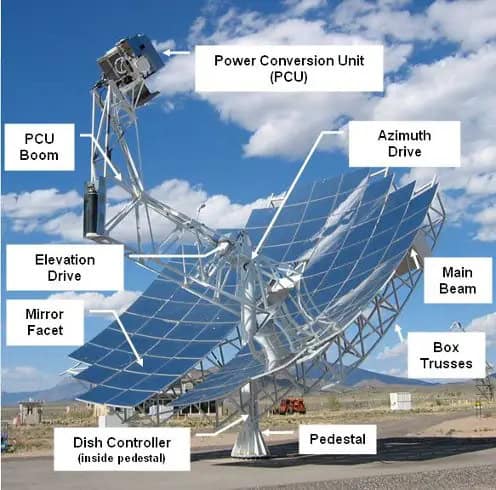

اجزای تشکیل‌دهنده یک موتور خورشیدی Stirling
یک موتور برق خورشیدی استرلینگ از اجزای زیر تشکیل شده است:
- متمرکزکننده خورشیدی: معمولاً یک دیش سهموی با آینه‌های شیشه‌ای یا پوشش بازتابنده (آلومینیوم/نقره) که نور را متمرکز می‌کند.
- گیرنده حرارتی: لوله‌ها یا مبدل‌های حرارتی که گرمای متمرکز را به سیال کاری منتقل می‌کنند.
- موتور استرلینگ: شامل سیلندرهای گرم و سرد، پیستون‌ها، بازتولیدکننده (regenerator) و سیال کاری (هلیوم/هیدروژن)
- ژنراتور: برای تبدیل حرکت مکانیکی به برق
- سیستم ردیابی: مکانیزم دومحوره برای دنبال کردن خورشید
- سیستم خنک‌کننده: باله‌ها یا مایع خنک‌کننده برای دفع گرمای اضافی
- ساختار نگهدارنده: برای تحمل وزن موتور و دیش (حدود 180 کیلوگرم برای یک سیستم 25 کیلوواتی)
مقایسه موتور برق خورشیدی استرلینگ با موتور برق‌های معمولی
موتورهای برق خورشیدی استرلینگ در مقایسه با موتورهای برق معمولی (مانند دیزلی یا بنزینی) تفاوت‌های کلیدی دارند. موتورهای استرلینگ بدون سوخت فسیلی و با استفاده از انرژی خورشیدی کار می‌کنند، که هزینه سوخت را حذف و انتشار گازهای گلخانه‌ای را کاهش می‌دهد (0.63 کیلوگرم NOx به ازای هر مگاوات‌ساعت در مقابل 0.99 کیلوگرم برای موتورهای احتراق داخلی). آن‌ها بی‌صداتر و نیاز به نگهداری کمتری دارند، زیرا فاقد سوپاپ و سیستم اگزوز هستند. با این حال، هزینه اولیه بالاتر (50,000 دلار در مقابل 5,000 دلار برای یک ژنراتور دیزلی 25 کیلوواتی) و وابستگی به تابش خورشید از معایب آن‌هاست. موتورهای معمولی توان خروجی ثابت‌تری دارند و برای مناطق ابری مناسب‌ترند.
مکانیزم جذب و تبدیل انرژی خورشیدی
موتورهای خورشیدی استرلینگ از متمرکزکننده‌های خورشیدی برای جذب انرژی استفاده می‌کنند. آینه‌های سهموی نور خورشید را با نسبت تمرکز بیش از 1000 برابر روی گیرنده متمرکز می‌کنند، که دمایی بین 600 تا 800 درجه سانتی‌گراد ایجاد می‌کند. این گرما به سیال کاری (هلیوم/هیدروژن) منتقل می‌شود، که در سیلندر گرم منبسط شده و پیستون را به حرکت درمی‌آورد. بازتولیدکننده (regenerator) گرمای اضافی را ذخیره کرده و در مرحله خنک‌سازی به چرخه بازمی‌گرداند، که کارایی را افزایش می‌دهد. این فرآیند حرارتی-مکانیکی در مقایسه با تبدیل مستقیم فتوولتائیک، به دلیل تلفات حرارتی، پیچیده‌تر اما در شرایط مناسب کارآمدتر است.
سیستم‌های خنک‌سازی در موتورهای استرلینگ
سیستم خنک‌سازی برای حفظ اختلاف دمایی بین بخش گرم و سرد موتور استرلینگ حیاتی است. این سیستم معمولاً از باله‌های خنک‌کننده هوا یا مایع خنک‌کننده (مانند آب) استفاده می‌کند. در طراحی‌های پیشرفته، مانند SunCatcher، باله‌های هوا در بخش سرد موتور گرما را به محیط منتقل می‌کنند. برخی سیستم‌ها از لوله‌های حاوی مایع خنک‌کننده استفاده می‌کنند که گرما را به یک رادیاتور خارجی منتقل می‌کند. خنک‌سازی مؤثر کارایی چرخه را افزایش می‌دهد، اما نیاز به انرژی اضافی برای پمپاژ مایع می‌تواند کارایی کلی را کاهش دهد. در مناطق گرم، خنک‌سازی چالش‌برانگیزتر است و نیاز به طراحی‌های پیچیده‌تر دارد.
تفاوت بین Stirling Engine و توربین بخار
موتور استرلینگ و توربین بخار هر دو از گرما برای تولید کار مکانیکی استفاده می‌کنند، اما تفاوت‌های کلیدی دارند. موتور استرلینگ از چرخه بسته با سیال کاری (هلیوم/هیدروژن) استفاده می‌کند، در حالی که توربین بخار از چرخه باز یا بسته با بخار آب بهره می‌برد. استرلینگ نیاز به آب کمتری دارد (4.4 گالن به ازای هر مگاوات‌ساعت در مقابل 250 گالن برای توربین بخار)، که برای مناطق خشک مناسب‌تر است. توربین‌های بخار برای مقیاس‌های بزرگ (مگاواتی) کارآمدترند، اما استرلینگ در مقیاس‌های کوچک (1-100 کیلووات) به دلیل سادگی و کارایی بالاتر (تا 40 درصد حرارتی به مکانیکی) برتری دارد. استرلینگ همچنین بی‌صداتر و نیاز به نگهداری کمتری دارد.
مزایا و معایب
- مزایا: موتورهای خورشیدی استرلینگ کارایی بالایی (تا 31.4 درصد) در تبدیل انرژی خورشیدی به برق دارند، بی‌صدا هستند، نیاز به سوخت فسیلی ندارند و می‌توانند از منابع حرارتی جایگزین (مانند بیوگاز) استفاده کنند. آن‌ها در مناطق خشک به دلیل مصرف کم آب و در مقیاس‌های کوچک (1-25 کیلووات) مناسب‌اند.
- معایب: هزینه اولیه بالا، پیچیدگی طراحی، نیاز به ردیابی دقیق خورشید و عدم ذخیره‌سازی حرارتی (برخلاف سیستم‌های فتوولتائیک با باتری) از معایب اصلی هستند. همچنین، در شرایط ابری یا شب‌هنگام بدون منبع حرارتی جایگزین کار نمی‌کنند، و خستگی مواد در دماهای بالا می‌تواند عمر سیستم را کاهش دهد.
نحوه تولید برق در موتورهای استرلینگ
تولید برق در موتورهای استرلینگ شامل سه مرحله است: 1) تمرکز نور خورشید توسط دیش سهموی برای تولید گرما؛ 2) تبدیل گرما به حرکت مکانیکی از طریق انبساط و تراکم سیال کاری در موتور استرلینگ؛ 3) تبدیل حرکت مکانیکی به برق توسط ژنراتور متصل به میل‌لنگ. موتورهای استرلینگ معمولاً از نوع کینماتیک (با پیستون‌های متصل به میل‌لنگ) یا آزاد-پیستون (free-piston) هستند. کارایی تبدیل به دمای گیرنده و طراحی بازتولیدکننده بستگی دارد. به‌عنوان مثال، سیستم Vanguard Dish در سال 1986 کارایی لحظه‌ای 31.6 درصد و میانگین 25.2 درصد را ثبت کرد.
نقش آینه‌های سهموی در تمرکز نور
آینه‌های سهموی (parabolic dish) قلب سیستم‌های خورشیدی استرلینگ هستند. این آینه‌ها، که معمولاً از شیشه‌های منحنی یا پوشش‌های بازتابنده ساخته شده‌اند، نور خورشید را با نسبت تمرکز 1000:1 یا بیشتر روی نقطه کانونی متمرکز می‌کنند. قطر دیش‌ها بین 5 تا 15 متر متغیر است (مانند دیش 11.6 متری SunCatcher). طراحی اپتیکال آن‌ها برای کاهش تلفات نوری بهینه شده و ردیابی دومحوره (آزیموت-ارتفاع) تضمین می‌کند که نور همیشه روی گیرنده متمرکز باشد. این تمرکز بالا دمای گیرنده را به 600-800 درجه سانتی‌گراد می‌رساند، که برای عملکرد بهینه موتور استرلینگ ضروری است.
نمونه پروژه‌های موفق در آفریقا و استرالیا
در آفریقا، شرکت Ripasso در صحرای کالاهاری آفریقای جنوبی یک پروژه آزمایشی با دیش‌های 100 متر مربعی اجرا کرد که کارایی 34 درصد را ثبت کرد. این پروژه، که از سال 2011 تا 2015 آزمایش شد، نشان داد که موتورهای استرلینگ می‌توانند در مناطق با تابش بالا برق پایدار تولید کنند. در استرالیا، پروژه Maricopa Solar در آریزونا (با همکاری Stirling Energy Systems) یک سایت نمایشی 1.5 مگاواتی با 60 دیش SunCatcher ایجاد کرد که در سال 2010 عملیاتی شد. این پروژه، اگرچه به دلیل مشکلات مالی متوقف شد، نشان‌دهنده پتانسیل مقیاس‌پذیری این فناوری بود.
تأثیر موقعیت جغرافیایی بر عملکرد موتور خورشیدی
موقعیت جغرافیایی تأثیر مستقیمی بر عملکرد موتورهای خورشیدی استرلینگ دارد. مناطق با تابش مستقیم بالا (DNI بالای 2000 کیلووات‌ساعت بر متر مربع در سال)، مانند صحرای کالاهاری یا آریزونا، برای این سیستم‌ها ایده‌آل‌اند، زیرا کارایی به شدت نور متمرکز بستگی دارد. در مناطق ابری یا با تابش پراکنده (مانند اروپا)، عملکرد به‌طور قابل‌توجهی کاهش می‌یابد (تا 50 درصد). دمای محیط نیز مهم است؛ دماهای بالا خنک‌سازی را دشوار می‌کنند و کارایی را کاهش می‌دهند. به‌عنوان مثال، یک دیش 8.5 متری در فرانسه کارایی 16 درصد داشت، در حالی که در آفریقای جنوبی به 34 درصد رسید.
راهکارهایی برای افزایش بازده موتور استرلینگ
برای افزایش بازده موتورهای استرلینگ می‌توان اقدامات زیر را انجام داد: 1) استفاده از سیالات کاری با هدایت حرارتی بالا (مانند هیدروژن)؛ 2) بهینه‌سازی طراحی بازتولیدکننده برای کاهش تلفات حرارتی؛ 3) استفاده از پوشش‌های اپتیکال پیشرفته برای آینه‌ها جهت افزایش بازتاب (تا 95 درصد)؛ 4) کاهش اصطکاک با استفاده از پیستون‌های مغناطیسی (magnetic decoupling)؛ 5) بهبود سیستم خنک‌سازی با مایعات پیشرفته یا باله‌های بهینه‌شده. آزمایش‌ها نشان داده‌اند که این روش‌ها می‌توانند کارایی را تا 5-10 درصد افزایش دهند. هیبریدسازی با منابع حرارتی دیگر (مانند بیوگاز) نیز تولید پایدار را تضمین می‌کند.
استفاده در مناطق کم‌برق و دورافتاده
موتورهای خورشیدی استرلینگ برای مناطق کم‌برق و دورافتاده، به‌ویژه در آفریقا و آسیای جنوبی، ایده‌آل‌اند. این سیستم‌ها به دلیل طراحی مدولار و نیاز کم به زیرساخت، می‌توانند برق را در مقیاس‌های کوچک (1-25 کیلووات) برای روستاها، پمپ‌های آب یا کلینیک‌ها تأمین کنند. به‌عنوان مثال، پتنت ناسا در سال 1976 برای پمپ آب خورشیدی در مناطق خشک طراحی شد. عدم نیاز به سوخت و نگهداری کم، آن‌ها را برای مناطقی با دسترسی محدود به شبکه برق مناسب می‌کند. با این حال، هزینه اولیه و نیاز به تابش بالا، گسترش آن‌ها را محدود کرده است.
آموزش گام‌به‌گام ساخت موتور استرلینگ خورشیدی
ساخت یک موتور استرلینگ خورشیدی ساده در مقیاس آزمایشگاهی شامل مراحل زیر است:
- طراحی موتور: یک موتور استرلینگ بتا یا گاما با یک سیلندر و پیستون انتخاب کنید. از هلیوم به‌عنوان سیال کاری استفاده کنید.
- ساخت متمرکزکننده: یک دیش سهموی کوچک (قطر 1-2 متر) با فویل آلومینیومی یا آینه‌های کوچک بسازید. فوکوس را روی گیرنده تنظیم کنید.
- ساخت گیرنده: از لوله‌های مسی برای انتقال گرما به سیلندر گرم استفاده کنید.
- سیستم خنک‌کننده: باله‌های آلومینیومی یا یک رادیاتور کوچک برای بخش سرد اضافه کنید.
- ژنراتور: یک دینام کوچک (مانند دینام دوچرخه) به پیستون متصل کنید.
- ردیاب خورشیدی: یک سیستم دستی یا موتوری ساده برای ردیابی خورشید طراحی کنید.
- مونتاژ و آزمایش: قطعات را سرهم کرده و در روز آفتابی آزمایش کنید. دمای گیرنده را با دماسنج بررسی کنید.
البته این فرآیند نیاز به تجهیزات دقیق دارد.
