رادار با دهانه ترکیبی (Synthetic Aperture Radar یا SAR) یک فناوری تصویربرداری فعال است که با ارسال پالس‌های مایکروویو به سطح زمین و دریافت سیگنال‌های بازتاب‌شده، تصاویر دوبعدی یا سه‌بعدی با رزولوشن بالا تولید می‌کند. فناوری SAR با استفاده از حرکت پلتفرم حامل (مانند هواپیما یا ماهواره) یک آنتن مجازی بزرگ ایجاد می‌کند که امکان دستیابی به رزولوشن بالاتر نسبت به رادارهای سنتی را فراهم می‌سازد. این فناوری از امواج مایکروویو (معمولاً در باندهای X، C، L یا S) استفاده می‌کند که می‌توانند از ابرها، دود و تاریکی نفوذ کنند. SAR در دهه 1950 توسط کارل ویلی توسعه یافت و از آن زمان در کاربردهای نظامی، علمی و تجاری، از نظارت بر بلایا تا نقشه‌برداری، استفاده شده است.
معرفی فناوری رادار دهانه ترکیبی (SAR)
فناوری SAR به‌عنوان یک روش تصویربرداری راداری پیشرفته، با شبیه‌سازی یک آنتن بزرگ از طریق حرکت پلتفرم، رزولوشن بالایی ارائه می‌دهد. برخلاف رادارهای معمولی که به اندازه فیزیکی آنتن وابسته‌اند، SAR با پردازش سیگنال‌های دریافتی از موقعیت‌های مختلف، تصاویری با جزئیات دقیق تولید می‌کند. این فناوری در باندهای مختلف مایکروویو (مانند X با فرکانس 8-12 گیگاهرتز یا L با 1-2 گیگاهرتز) عمل می‌کند و می‌تواند در شرایط جوی نامساعد یا شب تصویربرداری کند. SAR از سال 1978 با پرتاب ماهواره SEASAT وارد حوزه فضایی شد و امروزه در ماهواره‌هایی مانند TerraSAR-X و Sentinel-1 کاربرد گسترده‌ای دارد.
اصول عملکرد رادارهای Synthetic Aperture Radar
رادار دهانه ترکیبی با ارسال پالس‌های مایکروویو و ثبت زمان بازگشت و شدت سیگنال‌های بازتاب‌شده (backscatter) کار می‌کند. حرکت پلتفرم (مانند ماهواره با سرعت 7.5 کیلومتر بر ثانیه) امکان جمع‌آوری داده‌ها از زوایای مختلف را فراهم می‌کند، که با پردازش سیگنال (مانند جبران فاز) به یک آنتن مجازی بزرگ تبدیل می‌شود. رزولوشن در جهت آزیموت (along-track) به طول آنتن واقعی بستگی دارد (نصف طول آنتن)، در حالی که رزولوشن در جهت برد (range) به پهنای پالس ارسالی وابسته است. SAR از تکنیک‌های پلاریزاسیون (HH، VV، HV، VH) برای تحلیل ویژگی‌های سطح استفاده می‌کند و داده‌ها با الگوریتم‌های پیچیده پردازش می‌شوند.
کاربردهای نظامی و غیرنظامی فناوری SAR

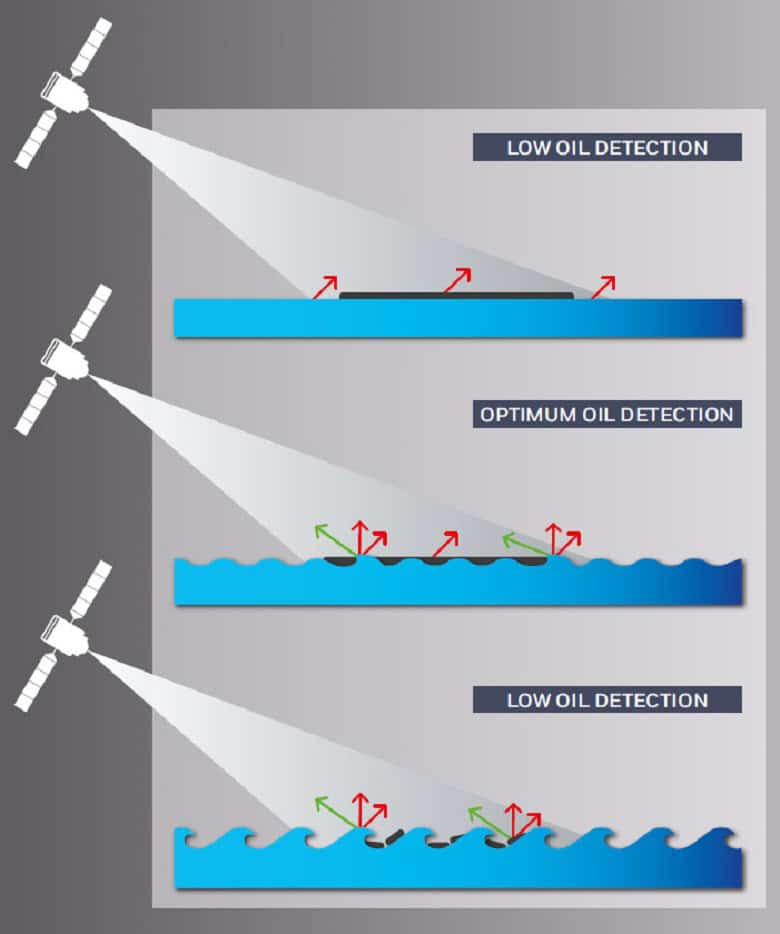

فناوری SAR در کاربردهای نظامی برای شناسایی اهداف، نظارت بر مرزها و ردیابی تحرکات دشمن استفاده می‌شود، زیرا می‌تواند اشیاء پنهان در پوشش گیاهی یا زیر خاک را تشخیص دهد. در حوزه غیرنظامی، SAR در کشاورزی دقیق (نظارت بر رطوبت خاک)، مدیریت بلایا (نقشه‌برداری سیل)، و نقشه‌برداری توپوگرافی کاربرد دارد. همچنین در اقیانوس‌شناسی برای ردیابی لکه‌های نفتی و در جنگل‌داری برای پایش تخریب جنگل‌ها استفاده می‌شود. توانایی SAR در ارائه داده‌های سه‌بعدی از طریق تداخل‌سنجی (InSAR) آن را برای کاربردهای متنوع، از نظارت بر زیرساخت‌ها تا اکتشافات زمین‌شناسی، مناسب کرده است.
نقش SAR در تصویربرداری ماهواره‌ای
SAR نقش کلیدی در تصویربرداری ماهواره‌ای ایفا می‌کند، زیرا می‌تواند تصاویر با رزولوشن بالا (تا 25 سانتیمتر) را در هر زمان و شرایط جوی ارائه دهد. ماهواره‌هایی مانند TerraSAR-X، COSMO-SkyMed و Sentinel-1 از SAR برای تولید داده‌های مداوم استفاده می‌کنند. این فناوری با استفاده از تکنیک‌های InSAR و پلاریزاسیون، اطلاعات دقیقی از ساختار و بافت سطح زمین فراهم می‌کند. فناوری SAR در مقایسه با تصویربرداری نوری، که به نور خورشید وابسته است، امکان نظارت 24 ساعته را فراهم می‌کند و در مأموریت‌هایی مانند WorldDEM برای مدل‌سازی سه‌بعدی زمین حیاتی است.
تفاوت بین رادار SAR و رادارهای معمولی
رادارهای معمولی (Real Aperture Radar یا RAR) از آنتن‌های فیزیکی بزرگ برای دستیابی به رزولوشن استفاده می‌کنند، اما رزولوشن آن‌ها با فاصله کاهش می‌یابد. SAR با ایجاد یک آنتن مجازی از طریق حرکت، رزولوشن بالایی (تا متر یا سانتیمتر) را مستقل از فاصله ارائه می‌دهد. SAR کاملاً منسجم (coherent) عمل می‌کند، یعنی فاز سیگنال‌ها دقیقاً ثبت می‌شود، در حالی که RAR معمولاً غیرمنسجم است. SAR همچنین از پردازش سیگنال پیشرفته برای جبران تفاوت‌های فاز استفاده می‌کند (focused SAR)، در حالی که RAR این قابلیت را ندارد. این ویژگی‌ها SAR را برای تصویربرداری دقیق مناسب‌تر می‌کنند.
فناوری SAR چگونه در شرایط آب‌وهوایی سخت عمل می‌کند؟
رادار دهانه ترکیبی با استفاده از امواج مایکروویو (طول موج چند سانتیمتر تا متر) می‌تواند از ابرها، مه، دود و باران نفوذ کند، برخلاف حسگرهای نوری که به نور مرئی وابسته‌اند. این امواج در باندهای مختلف (مانند X یا L) تحت تأثیر شرایط جوی مانند باران سنگین قرار نمی‌گیرند، زیرا طول موج آن‌ها از قطرات باران بزرگ‌تر است. SAR همچنین با تأمین انرژی خود (فعال بودن) مستقل از نور خورشید عمل می‌کند، که امکان تصویربرداری در شب را فراهم می‌کند. این ویژگی‌ها SAR را برای نظارت در مناطق ابری مانند جنگل‌های استوایی یا مناطق قطبی ایده‌آل می‌کنند.
مقایسه رزولوشن تصویری SAR با دیگر فناوری‌ها
رزولوشن SAR بسته به حالت تصویربرداری (Spotlight، StripMap، ScanSAR) از 25 سانتیمتر تا 40 متر متغیر است. در مقایسه، ماهواره‌های نوری مانند WorldView-3 رزولوشن 31 سانتیمتر ارائه می‌دهند، اما در شرایط ابری یا شب ناکارآمدند. رادارهای RAR رزولوشن ضعیف‌تری (ده‌ها متر) دارند و به فاصله حساس‌اند. فناوری SAR در حالت Spotlight (مانند TerraSAR-X) می‌تواند به رزولوشن 25 سانتیمتر برسد، که با حسگرهای نوری رقابت می‌کند. با این حال، تصاویر SAR به دلیل پدیده‌ای به نام speckle (نویز دانه‌ای) ممکن است تفسیر پیچیده‌تری داشته باشند.
نقش کلیدی SAR در تصویربرداری از زمین
فناوری SAR به دلیل توانایی ارائه تصاویر با رزولوشن بالا و مستقل از شرایط جوی، در تصویربرداری زمین نقش محوری دارد. این فناوری برای نقشه‌برداری توپوگرافی، نظارت بر تغییرات زمین (مانند فرونشست)، و پایش بلایای طبیعی مانند سیل و زلزله استفاده می‌شود. تکنیک InSAR امکان تولید مدل‌های ارتفاعی دیجیتال (DEM) با دقت چند متر را فراهم می‌کند، مانند پروژه WorldDEM توسط TerraSAR-X و TanDEM-X. SAR همچنین در اقیانوس‌شناسی برای ردیابی امواج و جریان‌ها و در کشاورزی برای نظارت بر محصولات کاربرد دارد.
کاربردهای نظامی و شناسایی اهداف با SAR
در حوزه نظامی، SAR برای شناسایی اهداف، نظارت بر تحرکات دشمن و ردیابی اشیاء پنهان استفاده می‌شود. رزولوشن بالای SAR (تا 25 سانتیمتر) امکان تشخیص خودروها، تأسیسات یا حتی تونل‌های زیرزمینی را فراهم می‌کند. تکنیک‌های پلاریزاسیون (PolSAR) اطلاعات دقیقی از مواد و ساختار اهداف ارائه می‌دهند. SAR همچنین در نظارت دریایی برای ردیابی کشتی‌ها و زیردریایی‌ها و در عملیات اطلاعاتی (GEOIMINT) برای برنامه‌ریزی مأموریت‌ها کاربرد دارد. توانایی نفوذ به پوشش گیاهی (مانند FOPEN) آن را برای شناسایی اهداف مخفی در جنگل‌ها ایده‌آل می‌کند.
سهم SAR در نقشه‌برداری دقیق و سه‌بعدی
SAR با استفاده از تداخل‌سنجی (InSAR) امکان تولید مدل‌های سه‌بعدی دقیق از سطح زمین را فراهم می‌کند. مأموریت TanDEM-X با ترکیب داده‌های دو ماهواره، مدل WorldDEM را با دقت عمودی 2 متر و رزولوشن 12 متر تولید کرد. این مدل‌ها برای نقشه‌برداری شهری، برنامه‌ریزی زیرساخت‌ها و مدیریت بلایا استفاده می‌شوند. رادار دهانه ترکیبی همچنین با تکنیک‌های پلاریزاسیون، اطلاعات بافتی سطح (مانند نوع خاک یا پوشش گیاهی) را ارائه می‌دهد. این توانایی SAR را به ابزاری کلیدی برای نقشه‌برداری دقیق در مقیاس جهانی تبدیل کرده است.
بررسی توانایی SAR در نفوذ به ابر و مه
امواج مایکروویو SAR (مانند باند X یا L) به دلیل طول موج بلند (چند سانتیمتر تا متر) می‌توانند از ابر، مه و دود نفوذ کنند، برخلاف حسگرهای نوری که در باند مرئی یا مادون قرمز عمل می‌کنند. این ویژگی به دلیل پراکندگی کم امواج مایکروویو در ذرات کوچک (مانند قطرات ابر) است. SAR همچنین می‌تواند به لایه‌های خشک مانند خاک یا شن نفوذ کند، که برای کاربردهایی مانند باستان‌شناسی یا شناسایی منابع زیرزمینی مفید است. این توانایی SAR را برای پایش مناطق با پوشش ابری دائمی، مانند آمازون، حیاتی می‌کند.
نقش SAR در مدیریت بحران و بلایای طبیعی
فناوری SAR در مدیریت بحران و بلایا، مانند سیل، زلزله و آتش‌سوزی، نقش کلیدی دارد. توانایی تصویربرداری در شرایط ابری و دودآلود امکان نقشه‌برداری سریع مناطق آسیب‌دیده را فراهم می‌کند. به عنوان مثال، SAR برای شناسایی مناطق سیل‌زده، ردیابی لکه‌های نفتی پس از نشت، و ارزیابی خسارات زلزله استفاده می‌شود. تکنیک InSAR تغییرات میلی‌متری زمین را تشخیص می‌دهد، که برای پیش‌بینی رانش زمین مفید است. داده‌های SAR در مأموریت‌هایی مانند Sentinel-1 به تیم‌های امدادی کمک می‌کند تا پاسخ سریع‌تری ارائه دهند.
ماهواره‌های معروف مجهز به فناوری SAR
ماهواره‌های برجسته مجهز به SAR شامل TerraSAR-X (آلمان، رزولوشن 25 سانتیمتر)، Sentinel-1 (اروپا، رزولوشن 5-20 متر)، COSMO-SkyMed (ایتالیا، رزولوشن 1 متر)، و RADARSAT-2 (کانادا، رزولوشن 3-100 متر) هستند. TerraSAR-X و TanDEM-X برای مدل‌سازی سه‌بعدی زمین استفاده می‌شوند، در حالی که Sentinel-1 برای پایش بلایا و اقیانوس‌ها به کار می‌رود. شرکت‌های تجاری مانند Capella Space و ICEYE نیز ناوگان‌های کوچکی با رزولوشن بالا (تا 50 سانتیمتر) ارائه می‌دهند. NISAR (ناسا و ISRO) با باندهای L و S در 2025 برای پایش محیط‌زیست فعال خواهد شد.
نقش SAR در شناسایی تغییرات زمین‌لرزه‌ای
SAR با تکنیک InSAR برای شناسایی تغییرات زمین‌لرزه‌ای استفاده می‌شود، زیرا می‌تواند جابجایی‌های میلی‌متری زمین را تشخیص دهد. این تکنیک با مقایسه فاز دو تصویر SAR از یک منطقه قبل و بعد از زلزله، نقشه‌های جابجایی تولید می‌کند. به عنوان مثال، InSAR در زلزله 2016 ایتالیا برای ارزیابی خسارات و شناسایی گسل‌ها استفاده شد. SAR همچنین برای پایش فعالیت‌های آتشفشانی و رانش زمین کاربرد دارد. داده‌های Sentinel-1 و TerraSAR-X در این زمینه به دلیل دسترسی رایگان و رزولوشن بالا بسیار ارزشمند هستند.
چگونگی پردازش تصاویر SAR با نرم‌افزارهای تخصصی
پردازش تصاویر SAR شامل مراحل پیچیده‌ای مانند تصحیح فاز، فیلتر speckle، و ژئورفرنسینگ است. نرم‌افزارهایی مانند SNAP (توسعه‌یافته توسط ESA)، PolSARpro، و ENVI SARscape برای این منظور استفاده می‌شوند. ابتدا، داده‌های خام (Single Look Complex یا SLC) پردازش می‌شوند تا فاز و شدت سیگنال استخراج شود. سپس، فیلترهایی مانند Lee یا Gamma برای کاهش نویز speckle اعمال می‌شوند. برای InSAR، جفت تصاویر هم‌مکان با الگوریتم‌های تداخل‌سنجی پردازش می‌شوند تا نقشه‌های جابجایی تولید شود. این فرآیند نیاز به توان محاسباتی بالا و تخصص دارد.
تحلیل داده‌های SAR برای شناسایی ریزفرونشست‌ها
فناوری SAR با تکنیک‌هایی مانند Small Baseline Subsets (SBAS) برای شناسایی ریزفرونشست‌ها (millimetric subsidence) استفاده می‌شود. SBAS با تحلیل سری‌های زمانی تصاویر SAR، جابجایی‌های کوچک زمین را در مناطق شهری یا معدنی تشخیص می‌دهد. به عنوان مثال، در لندن، داده‌های Sentinel-1 برای پایش فرونشست ناشی از ساخت‌وساز استفاده شده است. این تکنیک با محاسبه تفاوت‌های فاز بین تصاویر، دقت میلی‌متری ارائه می‌دهد. SAR همچنین می‌تواند مناطق در معرض خطر مانند زیرساخت‌های حساس را شناسایی کند، که برای برنامه‌ریزی شهری حیاتی است.
چالش‌های توسعه و بهره‌برداری از فناوری SAR
توسعه SAR با چالش‌هایی مانند هزینه بالای ساخت ماهواره (ده‌ها میلیون دلار)، پیچیدگی پردازش داده‌ها، و نیاز به آنتن‌های دقیق مواجه است. نویز speckle تفسیر تصاویر را دشوار می‌کند، و الگوریتم‌های پردازش نیاز به توان محاسباتی بالا دارند. در بهره‌برداری، محدودیت‌هایی مانند زمان بازگشت (revisit time) و پوشش جهانی وجود دارد. همچنین، تداخل الکترومغناطیسی و نیاز به کالیبراسیون مداوم چالش‌ساز هستند. شرکت‌های تجاری مانند ICEYE با ناوگان‌های کوچک تلاش کرده‌اند این مشکلات را کاهش دهند، اما مقیاس‌پذیری همچنان مسئله است.
سیر تکامل فناوری SAR در چهار دهه اخیر
رادار دهانه ترکیبی از زمان پرتاب SEASAT در 1978 تحولات چشمگیری داشته است. در دهه 1980، ماهواره‌هایی مانند ERS-1 رزولوشن 30 متر ارائه می‌دادند. در دهه 2000، TerraSAR-X و COSMO-SkyMed رزولوشن را به 1 متر رساندند. امروزه، ماهواره‌های تجاری مانند Capella Space رزولوشن 25 سانتیمتر ارائه می‌دهند. پیشرفت در پلاریزاسیون (PolSAR)، تداخل‌سنجی (InSAR)، و هوش مصنوعی برای پردازش داده‌ها، کاربردهای SAR را گسترش داده است. همچنین، کوچک‌سازی ماهواره‌ها (CubeSats) هزینه‌ها را کاهش داده و دسترسی به SAR را افزایش داده است.
SAR و پایش دمای سطح زمین در شب و روز
فناوری SAR به‌طور مستقیم دمای سطح زمین را اندازه‌گیری نمی‌کند، اما با تحلیل شدت بازتاب (backscatter) و داده‌های پلاریزاسیون، می‌تواند ویژگی‌های سطح مانند رطوبت خاک را تخمین بزند که با دما مرتبط است. در شب و روز، SAR به دلیل فعال بودن مستقل از نور خورشید عمل می‌کند. برای پایش دما، داده‌های SAR اغلب با حسگرهای حرارتی (مانند MODIS) ترکیب می‌شوند تا نقشه‌های دقیق‌تری تولید کنند. این ترکیب در کاربردهایی مانند کشاورزی و پایش آتش‌سوزی جنگلی مفید است، اما محدودیت‌هایی مانند نویز speckle وجود دارد.
مقایسه فناوری SAR کشورهای آمریکا، چین و اروپا
آمریکا با شرکت‌هایی مانند Capella Space و Umbra ماهواره‌هایی با رزولوشن 25-50 سانتیمتر ارائه می‌دهد، اما تمرکز آن‌ها تجاری است. اروپا با Sentinel-1 (رایگان، رزولوشن 5-20 متر) و تراسار ایکس (رزولوشن 25 سانتیمتر) در پایش محیطی و علمی پیشرو است. چین با ماهواره‌های Gaofen-3 (رزولوشن 1 متر) و Haiyang-2 در نظارت دریایی و نظامی پیشرفت کرده، اما داده‌های آن کمتر در دسترس هستند. اروپا در دسترسی آزاد به داده‌ها و مدل‌های سه‌بعدی (WorldDEM) برتری دارد، در حالی که آمریکا در تجاری‌سازی و چین در کاربردهای نظامی پیشتازند.
