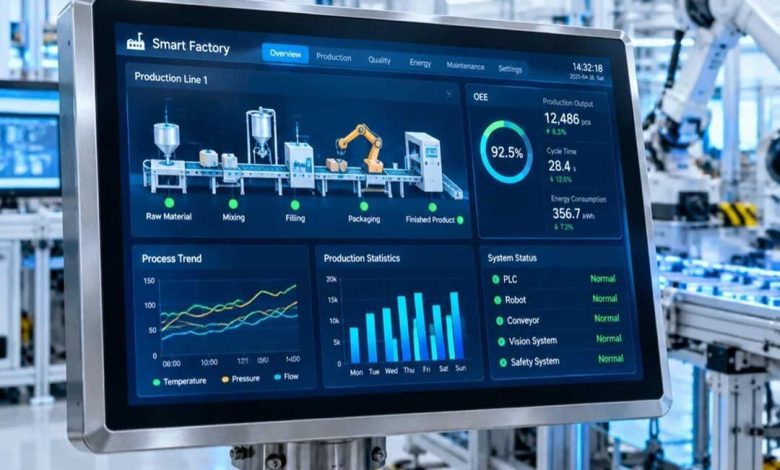

راهنمای جامع خرید و انتخاب پنل‌های اپراتوری SIMATIC؛ خدمات نمایندگی HMI زیمنس

در ساختار یک خط تولید صنعتی مدرن، سامانه‌های کنترلی بدون وجود واسط کاربری کارآمد عملاً ناتمام هستند. اگر پردازنده‌های صنعتی (PLC) را مغز متفکر کارخانه بدانیم، پنل‌های رابط انسان و ماشین (Human-Machine Interface) بی‌شک چشم، گوش و زبان گویای خط تولید به‌شمار می‌روند. اپراتور، کارشناس نگهداری و مدیر تولید، تعامل روزمره خود با فرایندهای مکانیکی، الکتریکی و ابزاردقیق را از دریچه این پنل‌ها مدیریت می‌کنند. به همین دلیل، شناخت مشخصات سخت‌افزاری و نرم‌افزاری و بهره‌گیری از ظرفیت یک نمایندگی HMI زیمنس معتبر، نقشی تعیین‌کننده در پایدارسازی خطوط، جلوگیری از توقفات ناخواسته و صیانت از سرمایه‌گذاری‌های سنگین کارخانه‌ای دارد.

زیمنس با تکیه بر سال‌ها نوآوری در اکوسیستم اتوماسیون صنعتی یکپارچه (TIA)، خانواده محصولات SIMATIC HMI را برای پوشش تمامی سناریوهای مانیتورینگ عرضه کرده است؛ از ساده‌ترین ماشین‌آلات تک‌منظوره گرفته تا سامانه‌های کنترل فرآیندی غول‌پیکر در صنایع نفت، گاز، پتروشیمی، داروسازی، فولاد و بسته‌بندی. توجه به این واقعیت بسیار ضروری است که تمامی تجهیزات این اکوسیستم پیوسته هستند؛ چه پروژه‌ای نیازمند کوچک‌ترین پنل مانیتورینگ باشد و چه کنترل‌کننده‌های پیشرفته رده بالای صنعتی، امروزه تمامی انواع مدل‌های سخت‌افزاری HMI و PLC به‌طور کامل قابل تأمین و پیکربندی تخصصی هستند.

چرا انتخاب درست پنل اپراتوری برای خطوط اتوماسیون حیاتی است؟

در گذشته‌های نه چندان دور، هدایت خطوط صنعتی بر عهده صدها کلید فشاری، چراغ سیگنال، نمایشگر آنالوگ و عقربه‌ای و رله‌های مکانیکی بود. این وضعیت نه تنها فضای عظیمی روی درب تابلوهای برق اشغال می‌کرد، بلکه فرایند عیب‌یابی را به کابوسی زمان‌بر تبدیل می‌نمود. با ظهور HMIها، این ساختار پیچیده در صفحه‌نمایش‌های لمسی یا کلیدی فشرده و استاندارد خلاصه شد. با این حال، انتخاب غیرتخصصی یک HMI نامناسب پیامدهای فنی منفی به دنبال دارد:

• تأخیر در رفرش تگ‌ها و پاسخگویی: انتخاب پردازنده‌ای ضعیف برای پروژه‌ای با حجم تگ‌های بالا، موجب تأخیر در نمایش وضعیت‌ها و واکنش کند به فرامین اپراتوری می‌شود.
• آسیب‌پذیری در شرایط خشن محیطی: انتخاب نادرست درجه حفاظت صنعتی (IP) در محیط‌های دارای گرد و غبار شدید، بخارات اسیدی یا رطوبت بالا، عمر فیزیکی نمایشگر و برد داخلی را به شدت کاهش می‌دهد.
• اشتباهات انسانی در کنترل فرآیند: طراحی نمایشگری با سایز کوچک یا رزولوشن پایین در فرایندهای حساس، احتمال خطای بصری اپراتور را در شیفت‌های کاری فشرده دوچندان می‌کند.
• محدودیت در ثبت سوابق، ترندها و آلارم‌ها: ضعف در ظرفیت حافظه داخلی یا عدم پشتیبانی از کارت‌های حافظه صنعتی، تحلیل داده‌های بحرانی پس از بروز رخدادهای خط تولید را ناممکن می‌سازد.

بررسی جامع نسل‌های مختلف SIMATIC HMI زیمنس

زیمنس دسته‌بندی محصولات HMI خود را به نحوی مهندسی کرده است که مهندسان بتوانند تعادلی بهینه میان بودجه اقتصادی پروژه و عملکرد فنی مورد نیاز برقرار نمایند. آشنایی با این رده‌ها گام اول در تنظیم لیست سفارش تجهیزات (BOM) محسوب می‌شود:

۱. پنل‌های اقتصادی Basic (Basic Panels)

سری SIMATIC HMI Basic برای کاربردهای جمع‌وجور، پروژه‌های تک‌ماشینه (Standalone) و کاربردهای روتین کارگاهی طراحی شده‌اند. اینندهای داینامیک سنگین هستند، اما پایداری فوق‌العاده‌ای در مانیتورینگ متغیرها، تغییر پارامترهای موتور، نمایش وضعیت ورودی/خروجی و اعلام آلارم‌های روتین از خود نشان می‌ده رده به صورت پیش‌فرض تعبیه شده و اتصال سریع و بدون چالش با PLCهای خانواده S7-1200 را فراهم می‌آورد. این پنل‌ها فاقد اسکریپت‌نویسی پیشرفته یا ترندهای داینامیک سنگین هستند، اما پایداری فوق‌العاده‌ای در مانیتورینگ متغیرها، تغییر پارامترهای موتور، نمایش وضعیت ورودی/خروجی و اعلام آلارم‌های روتین از خود نشان می‌دهند.

۲. پنل‌های پیشرفته Comfort (Comfort Panels)

پنل‌های کامفورت زیمنس نماد کارهای پرقدرت، پیوسته و نیازمند سرعت پردازش بالا در اتوماسیون صنعتی هستند. این سری از سایزهای ۷ تا ۲۲ اینچ در دسترس بوده و پنل‌های تصویری وایداسکرین با رزولوشن بالا و روشنایی عالی دارند. برخی ویژگی‌های شاخص این گروه عبارتند از:

• پشتیبانی کامل از Visual Basic Scripting برای ایجاد توابع محاسباتی، محاسبات فرمولاسیون و پردازش منطق‌های محلی روی پنل.
• قابلیت ثبت گزارش‌های پیشرفته (Audit Trail)، گزارش‌های لاگینگ طولانی‌مدت بر روی حافظه‌های جانبی SD Card و USB Flash.
• درگاه‌های ارتباطی دوگانه اترنت/پروفی‌نت با سوئیچ داخلی، پورت‌های RS485/MPI و Profibus-DP جهت اتصال به سیستم‌های ترکیبی و پی‌ال‌سی‌های سری S7-300، S7-400 و S7-1500.
• قابلیت کار با فرمت‌های مختلف ویدیویی، فایل‌های راهنمای PDF و پشتیبانی از ابزارهای مشاهده وب (Web Browser).

۳. پنل‌های صنعتی Unified (SIMATIC HMI Unified Comfort)

جدیدترین انقلاب نرم‌افزاری و سخت‌افزاری زیمنس، خانواده Unified است که بر بستر سیستم‌عامل Industrial Linux و موتور نرم‌افزاری WinCC Unified اجرا می‌شود. صفحات شیشه‌ای حرارت‌دیده با تکنولوژی لمسی خازنی چندنقطه‌ای (Multi-Touch)، سرعت پردازش فوق‌العاده بالا، طراحی مدرن الهام‌گرفته از گوشی‌های هوشمند، اجرای اسکریپت‌های مدرن جاوا اسکریپت (JavaScript)، و امکان نصب مستقیم اپلیکیشن‌های Industrial Edge از این سری ابزاری آماده برای سناریوهای کارخانه‌های هوشمند نسل چهارم (Industry 4.0) ساخته است.

۴. پنل‌های ویژه محیط‌های خاص (Special Environments)

در برخی خطوط داروسازی، فرآوری شیر، مواد شیمیایی و پالایشگاهی، استانداردهای بهداشتی و ایمنی به مراتب سخت‌گیرانه‌تر است. برای این مقاصد، نسخه‌های بدنه استیل زنگ‌نزن ضدآب (Stainless Steel Inox)، پنل‌های دارای استانداردهای ضدانفجار ATEX و پنل‌های پرتابل سیار (Mobile Panels) با کابل‌های صنعتی و کلید توقف اضطراری (E-Stop) یکپارچه طراحی شده‌اند.

معماری یکپارچگی TIA Portal و مزایای سینرژی HMI و PLC

یکی از نقاط تمایز بی‌رقیب برند زیمنس، ساختار نرم‌افزاری کاملاً یکپارچه Totally Integrated Automation Portal (TIA Portal) است. زمانی که مهندس اتوماسیون از پنل‌های زیمنس در کنار پردازنده‌های همین شرکت استفاده می‌کند، مزایای فنی قابل توجهی به دست می‌آید:

1. پایگاه داده متمرکز تگ‌ها (Shared Tag Database): نیازی به تعریف دستی و دوباره آدرس‌های حافظه، متغیرهای بیتی، کلمات رجیستر یا ساختارهای دیتابلاک (DB) در بخش HMI نیست. هر متغیر تعریف‌شده در برنامه PLC به طور آنی و خودکار در پروژه HMI قابل استفاده است.
2. عیب‌یابی خودکار سخت‌افزار (System Diagnostics): اگر کارت ورودی در رک PLC آسیب ببیند، سیم سنسور قطع شود، یا منبع تغذیه دچار افت ولتاژ گردد، پیام و دیاگرام شماتیک این رخداد بدون نوشتن حتی یک خط کد اضافه، مستقیماً بر روی نمایشگر پنل اپراتوری با مکان‌یابی دقیق ماژول رسم می‌شود.
3. سیستم یکپارچه آلارم‌دهی (Alarm S): پیام‌های هشدار بر اساس رویدادهای ایجاد شده در سطح پردازنده با دقت میلی‌ثانیه زمان‌بندی (Time Stamp) شده و با بالاترین اولویت به پنل تحویل داده می‌شوند.
4. به‌روزرسانی امن و همزمان: با اتصال کابل اترنت به شبکه ماشین، می‌توان برنامه PLC و صفحات گرافیکی HMI را به شکل متمرکز، امن و مدیریت‌شده از روی یک لپ‌تاپ دانلود نمود.

دستیابی به چنین انسجام بی‌نقصی مستلزم استقرار قطعات اورجینال و بهره‌گیری از مهندسی استاندارد است. فعالان صنعتی همواره به دنبال مرجعی هستند که بتوانند اصالت پارت‌نامبرهای سخت‌افزاری و لایسنس‌های نرم‌افزاری را بدون ریسک تأیید نمایند. مجموعه فران صنعت به عنوان مرجع تخصصی تأمین، امکان دسترسی مستقیم و مطمئن صنایع به کلیه محصولات زیمنس را فراهم نموده تا کارخانجات کشور دغدغه‌ای از بابت اصالت فیزیکی و تطابق فنی اقلام صنعتی نداشته باشند.

فاکتورهای کلیدی در انتخاب مدل مناسب HMI برای هر خط تولید

خرید HMI تنها معطوف به سایز نمایشگر نیست. پیش از نهایی کردن سفارش و خرید از کارشناسان، بررسی چک‌لیست زیر از هدررفت بودجه و بروز گلوگاه‌های فنی جلوگیری می‌کند:

تأمین کامل زنجیره اتوماسیون؛ پوشش همزمان کلیه انواع HMI و PLC

یک خط تولید پایدار نمی‌تواند بر قطعات ناهمگون یا تجهیزات دست دوم استوار باشد. مهم‌ترین چالش کارخانجات در زمان نوسازی یا طرح‌های توسعه، پیدا کردن مجموعه‌ای است که بتواند تمامی اجزای زنجیره کنترل را به شکل همزمان و بدون کسری قطعه در اختیار پروژه قرار دهد. خوشبختانه با تدابیر اتخاذ شده، تمامی پیکربندی‌ها، سری‌ها و انواع مدل‌های پنل‌های اپراتوری و کنترل‌کننده‌های صنعتی از خانواده‌های کامپکت و ماژولار زیمنس بدون محدودیت قابل تأمین است.

در پروژه‌های صنعتی واقعی، اگر مهندس ناچار شود HMI را از یک فروشنده و ماژول‌های ورودی/خروجی، پردازنده‌ها یا رله‌ها را از واسطه‌های متفرقه خریداری کند، در صورت بروز ناهماهنگی در فریم‌ور (Firmware)، نسخه‌های کاتالوگ سخت‌افزاری (HSP) یا عدم شناسایی ماژول در شبکه، طرفین مسئولیت عیب را به دیگری ارجاع می‌دهند. خرید متمرکز تمامی ادوات از منبع معتبر، این چالش را به طور کامل از بین می‌برد و تضمین می‌کند تمام پارت‌نامبرها در بالاترین سطح سازگاری سخت‌افزاری و نرم‌افزاری قرار دارند.

مزایای تعامل با نمایندگی و تأمین‌کننده رسمی تجهیزات زیمنس

خرید پنل صنعتی از مراکز متفرقه یا خرید قطعات فاقد پشتیبانی تخصصی، ریسک‌های مهندسی بالایی دارد. همکاری با یک مرجع تخصصی مزایای فنی زیر را به همراه می‌آورد:

• اطمینان قطعی از پلمب و اصالت فیزیکی قطعات: بررسی دقیق هولوگرام‌ها، بارکدهای ماتریسی صنعتی، کیفیت چاپ لیبل کارخانه و فیزیک بدنه برای اطمینان از دست‌نخورده بودن کالا.
• پشتیبانی از ارتقا و جایگزینی مدل‌های قدیمی (Migration): در بسیاری از خطوط قدیمی پنل‌های سری OP، TP یا MP نصب هستند که تولید آن‌ها از سوی زیمنس متوقف شده است. کارشناسان نمایندگی، بهترین مسیر جایگزینی سخت‌افزاری و تبدیل نرم‌افزاری بدون نیاز به سیم‌کشی مجدد درب تابلو را با فریم‌های انطباقی پیشنهاد می‌دهند.
• مشاوره فنی در تعیین مشخصات دقیق (Specification): بررسی نقشه‌های الکتریکی و تعیین نیاز واقعی خط، تا مهندسان ناچار به صرف هزینه‌های گزاف برای مدل‌های بیش از حد پیشرفته یا دچار اشتباه در انتخاب تجهیزات ضعیف نشوند.
• پایداری خدمات پس از فروش و تأمین قطعات یدکی: دسترسی به باتری‌های بکاپ، مموری کارت‌های صنعتی زیمنس با طول عمر طولانی، کانکتورهای تغذیه و گیره‌های استاندارد نصب.

اگر قصد بهینه‌سازی خطوط تولید، راه‌اندازی دستگاه‌های جدید یا خرید تجهیزات جایگزین را دارید، بررسی لیست مشخصات، کاتالوگ‌های به‌روز و استعلام مستقیم قیمت تمامی محصولات HMI زیمنس می‌تواند فرایند سفارش‌گذاری را کوتاه‌تر کرده و دسترسی شما به تجهیزات اورجینال را تضمین نماید.

نکات طلایی در نصب، سیم‌کشی و نگهداری پنل‌های SIMATIC

حتی بهترین و گران‌قیمت‌ترین HMIهای دنیا نیز در صورت عدم رعایت اصول صحیح نصب، در معرض سوختگی برد تغذیه یا آسیب به صفحه نمایشگر قرار خواهند گرفت. تکنسین‌های فنی در هنگام راه‌اندازی باید موارد زیر را دقیقاً پیاده‌سازی کنند:

1. اتصال زمین حفاظتی (Functional Earthing): اتصال بدنه و ترمینال ارت HMI به شینه ارت تمیز تابلو برق الزامی است تا بارهای الکترواستاتیک و نویزهای ناشی از کارکرد اینورترها و درایوهای توان‌بالا به راحتی تخلیه شده و اختلالی در تاچ‌اسکرین ایجاد نگردد.
2. استفاده از منابع تغذیه پایدار و ایزوله: نوسانات برق شهر و ضربات ولتاژی (Surge) بزرگ‌ترین عامل سوختن مدارات داخلی پنل‌ها هستند. استفاده از منابع تغذیه سوئیچینگ ۲۴ ولت صنعتی معتبر (مانند سری SITOP زیمنس) ضامن کارکرد بی وقفه پنل خواهد بود.
3. رعایت فاصله و تهویه مناسب در تابلو برق: اطراف پنل در فضای داخلی تابلو باید حداقل فضایی معادل ۳۰ تا ۵۰ میلی‌متر از سایر تجهیزات حرارت‌زا (مانند درایوها و ترانس‌ها) فاصله داشته باشد تا جریان طبیعی هوا خنک‌کاری طبیعی هیت‌سینک HMI را انجام دهد.
4. پارتیشن‌بندی و تفکیک مسیر کابل‌ها: کابل‌های شبکه اترنت و کابل‌های ارتباطی سریال به هیچ وجه نباید از داخل داکت‌های مشترک با کابل‌های قدرت و سه فاز موتورها عبور داده شوند. استفاده از کابل‌های شیلددار صنعتی CAT6/CAT7 و زمین کردن اصولی شیلد مانع از قطع ارتباط موقت شبکه می‌گردد.

اصول استانداردهای طراحی رابط کاربری (UI/UX صنعتی)

یک HMI کارآمد فقط سخت‌افزار باکیفیت نیست؛ نحوه طراحی گرافیکی صفحات توسط تیم مهندسی نرم‌افزار، اثربخشی آن را رقم می‌زند. طبق استانداردهای بین‌المللی مانیتورینگ صنعتی مانند ISA-101، گرافیک صفحه نمایش نباید شبیه یک بازی ویدیویی پر از رنگ‌های چشمک‌زن باشد. طراحی حرفه‌ای بر تاچ‌اسکرین ایجاد نگردد.

• استفاده از منابع تغذیه پایدار و ایزوله: نوسانات برق شهر و ضربات ولتاژی (Surge) بزرگ‌ترین عامل سوختن مدارات داخلی پنل‌ها هستند. استفاده از منابع تغذیه سوئیچینگ ۲۴ ولت صنعتی معتبر (مانند سری SITOP زیمنس) ضامن کارکرد بی وقفه پنل خواهد بود.
• رعایت فاصله و تهویه مناسب در تابلو برق: اطراف پنل در فضای داخلی تابلو باید حداقل فضایی معادل ۳۰ تا ۵۰ میلی‌متر از سایر تجهیزات حرارت‌زا (مانند درایوها و ترانس‌ها) فاصله داشته باشد تا جریان طبیعی هوا خنک‌کاری طبیعی هیت‌سینک HMI را انجام دهد.
• پارتیشن‌بندی و تفکیک مسیر کابل‌ها: کابل‌های شبکه اترنت و کابل‌های ارتباطی سریال به هیچ وجه نباید از داخل داکت‌های مشترک با کابل‌های قدرت و سه فاز موتورها عبور داده شوند. استفاده از کابل‌های شیلددار صنعتی CAT6/CAT7 و زمین کردن اصولی شیلد مانع از قطع ارتباط موقت شبکه می‌گردد.

اصول استانداردهای طراحی رابط کاربری (UI/UX صنعتی)

یک HMI کارآمد فقط سخت‌افزار باکیفیت نیست؛ نحوه طراحی گرافیکی صفحات توسط تیم مهندسی نرم‌افزار، اثربخشی آن را رقم می‌زند. طبق استانداردهای بین‌المللی مانیتورینگ صنعتی مانند ISA-101، گرافیک صفحه نمایش نباید شبیه یک بازی ویدیویی پر از رنگ‌های چشمک‌زن باشد. طراحی حرفه‌ای بر اصول زیر استوار است:

• به‌کارگیری رنگ‌های خنثی در وضعیت نرمال: استفاده از پس‌زمینه‌های طترلی در کنار یکدیگر، ضامن راه‌اندازی موفق و کارکرد مداوم و بدون توقف خطوط صنعتی در تمام شرایط خواهد بود.
