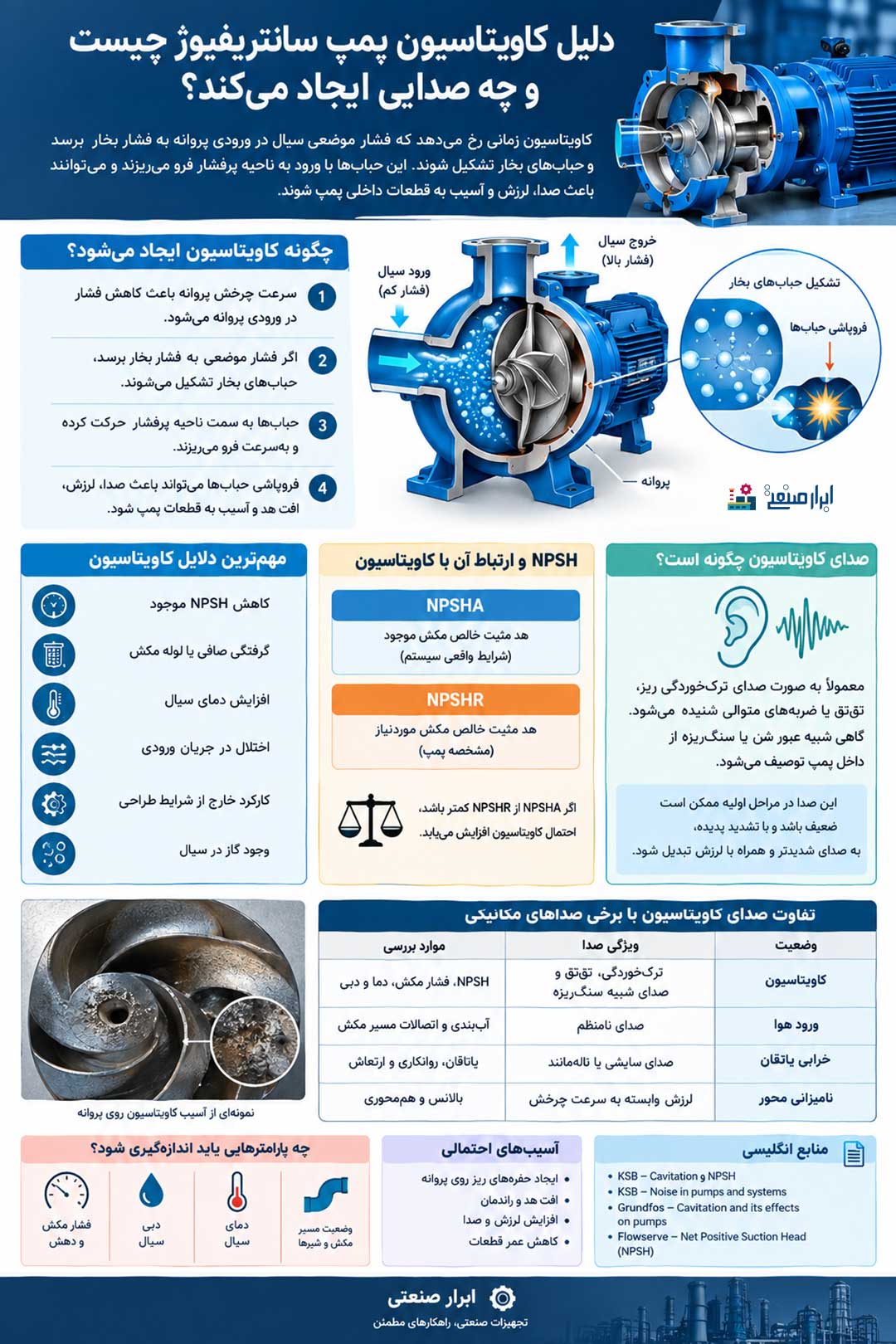

دلیل کاویتاسیون پمپ سانتریفیوژ چیست و چه صدایی ایجاد میکند؟
پمپ سانتریفیوژ با چرخش پروانه، انرژی مکانیکی را به سیال منتقل میکند. در بخش ورودی پروانه، فشار سیال ممکن است به دلیل سرعت جریان، شرایط مکش و طراحی هیدرولیکی کاهش پیدا کند. اگر فشار مطلق در این ناحیه به کمتر از فشار بخار مایع در دمای کاری برسد، بخشی از سیال بهصورت موضعی بخار میشود و حبابهای بخار شکل میگیرند.
به گزارش ابرار صنعتی، حبابها همراه جریان حرکت میکنند و در مناطقی که فشار افزایش مییابد، فروپاشیده میشوند. فروپاشی سریع این حبابها، امواج فشاری و جریانهای موضعی شدیدی ایجاد میکند. در صورت تداوم پدیده، سطح پروانه و دیگر اجزای هیدرولیکی ممکن است دچار فرسایش حفرهای یا پیتینگ شوند. آسیب در برخی شرایط به شکل نقاط و حفرههای ریز روی سطح فلز قابل مشاهده است.
مهمترین دلایل کاویتاسیون در پمپ سانتریفیوژ
علت کاویتاسیون معمولاً به ناکافیبودن فشار در بخش مکش پمپ مربوط میشود. عوامل مؤثر در ایجاد این وضعیت عبارتاند از:
- کاهش سطح سیال در مخزن مکش: پایینآمدن سطح مایع، ارتفاع استاتیکی در دسترس برای ورود سیال به پمپ را کاهش میدهد.
- گرفتگی صافی، فیلتر یا لوله مکش: انسداد در مسیر مکش باعث افزایش افت فشار و کاهش فشار ورودی پمپ میشود.
- بستهبودن نسبی شیر مکش: محدودشدن مسیر ورودی میتواند افت فشار بیشتری در خط مکش ایجاد کند.
- طول زیاد یا طراحی نامناسب لوله مکش: افزایش طول مسیر، زانوهای متعدد و اتصالات نامناسب میتوانند افت فشار و آشفتگی جریان را افزایش دهند.
- افزایش دمای سیال: با افزایش دما، فشار بخار بسیاری از مایعات افزایش مییابد و شرایط تشکیل حباب بخار آسانتر میشود.
- انتخاب نامناسب پمپ یا دبی کاری: کارکرد پمپ در شرایطی خارج از محدوده طراحی میتواند بر فشار ورودی و شرایط هیدرولیکی پروانه اثر بگذارد.
- کمبود NPSH موجود: اگر مقدار هد مثبت خالص مکش موجود در سیستم از مقدار موردنیاز پمپ کمتر باشد، خطر کاویتاسیون افزایش پیدا میکند.
NPSH چه نقشی در ایجاد کاویتاسیون دارد؟
پارامتر NPSH مخفف عبارت Net Positive Suction Head است و برای توصیف شرایط فشار در مکش پمپ استفاده میشود. در بررسی فنی، دو مقدار اصلی وجود دارد: NPSH موجود یا NPSHA و NPSH موردنیاز یا NPSHR.
NPSH موجود به شرایط واقعی سیستم، از جمله فشار سطح مخزن، ارتفاع سیال، افت فشار لوله مکش و فشار بخار مایع بستگی دارد. NPSH موردنیاز، مشخصهای از عملکرد پمپ است که سازنده آن را بر اساس آزمایشها و شرایط کاری اعلام میکند.
برای کاهش خطر کاویتاسیون، باید شرایط مکش سیستم با نیاز هیدرولیکی پمپ سازگار باشد و NPSHA از NPSHR بیشتر باشد. مقدار حاشیه ایمنی موردنیاز به نوع پمپ، سیال، دبی، دما و دستورالعمل سازنده بستگی دارد.
نکته فنی: کاهش فشار موضعی سیال تا زیر فشار بخار، زمینه تشکیل حبابهای بخار را فراهم میکند. فروپاشی این حبابها در نواحی پرفشار میتواند باعث ایجاد صدا، لرزش و آسیب به قطعات داخلی پمپ شود.
کاویتاسیون پمپ چه صدایی ایجاد میکند؟
صدای کاویتاسیون در پمپ سانتریفیوژ معمولاً بهصورت صدای برخورد سنگریزه یا شن در داخل محفظه پمپ توصیف میشود. در منابع فنی انگلیسی، عبارتهایی مانند gravel-like noise و pumping gravel برای توصیف این صدای مشخص بهکار رفتهاند.
این صدا ممکن است به شکل تقتق، کوبش ریز، خشخش شدید یا صدای شبیه عبور سنگریزه از مسیر جریان شنیده شود. شدت و نوع صدا به میزان کاویتاسیون، نوع پمپ، سرعت چرخش، نوع سیال، شرایط نصب و وضعیت تجهیزات وابسته است.
همراه با صدا، ممکن است لرزش غیرعادی در بدنه پمپ، تغییرات فشار، کاهش دبی یا افت هد نیز مشاهده شود. بااینحال، هر صدای غیرعادی در پمپ الزاماً نشانه کاویتاسیون نیست. خرابی یاتاقان، نامیزانی محور، ورود هوا، تماس قطعات چرخان و آشفتگی جریان نیز میتوانند صداهای مشابهی ایجاد کنند.
نشانههای قابل بررسی هنگام بروز کاویتاسیون
- صدای ریز و مداوم شبیه برخورد سنگریزه در محفظه پمپ.
- افزایش لرزش پمپ یا تغییر الگوی لرزش در زمان کار.
- نوسان یا کاهش دبی خروجی.
- کاهش هد تولیدشده در شرایط کاری مشابه.
- آسیب حفرهای روی سطح پروانه یا قطعات هیدرولیکی.
- تغییر فشار مکش یا افزایش افت فشار در مسیر ورودی.
روش بررسی در پمپ صنعتی
بررسی فنی باید با مقایسه شرایط واقعی کارکرد پمپ با اطلاعات طراحی آغاز شود. فشار مکش، فشار خروجی، دبی، دمای سیال و سطح مخزن باید اندازهگیری شوند. سپس وضعیت صافی، فیلتر، شیرها و مسیر لوله مکش بررسی شود.
در مرحله بعد، مقدار NPSH موجود سیستم باید با NPSH موردنیاز درجشده در منحنی عملکرد پمپ مقایسه شود. اگر دمای سیال افزایش یافته باشد، فشار بخار آن نیز باید در محاسبات لحاظ شود. بررسی منحنی پمپ و شرایط نقطه کاری برای تشخیص عملکرد خارج از محدوده طراحی اهمیت دارد.
در صورت مشاهده لرزش یا صدای شدید، بازرسی داخلی پروانه، بررسی وضعیت یاتاقانها و کنترل ورود هوا به مسیر مکش نیز میتواند ضروری باشد. تشخیص نهایی باید بر اساس اندازهگیریهای هیدرولیکی و مکانیکی انجام شود، نه فقط صدای پمپ.
تفاوت صدای کاویتاسیون با برخی صداهای مکانیکی پمپ
| منشأ صدا | ویژگی معمول صدا | موارد قابل بررسی |
|---|---|---|
| کاویتاسیون | صدای شبیه برخورد شن یا سنگریزه در محفظه پمپ | فشار مکش، NPSH، دمای سیال و مسیر مکش |
| خرابی یاتاقان | صدای مکانیکی، سایشی یا نالهمانند | وضعیت یاتاقان، روانکاری و لرزش |
| نامیزانی محور یا پروانه | لرزش و صدای دورهای وابسته به سرعت چرخش | هممحوری، بالانس و وضعیت محور |
| ورود هوا به مکش | صدای نامنظم همراه با نوسان جریان | آببندی اتصالات، سطح مخزن و مسیر مکش |
اهمیت بررسی کاویتاسیون در تجهیزات انتقال سیال
کاویتاسیون میتواند همزمان بر عملکرد هیدرولیکی و وضعیت مکانیکی پمپ اثر بگذارد. کاهش دبی، افزایش لرزش، ایجاد صدای غیرعادی و آسیب به پروانه از مواردی هستند که در بررسی این پدیده مورد توجه قرار میگیرند. اطلاعات مربوط به NPSH، منحنی عملکرد و شرایط نصب در کاتالوگ سازنده پمپ برای تحلیل وضعیت سیستم استفاده میشود.
در ابرار صنعتی، بررسی مشخصات فنی تجهیزات انتقال سیال و شناخت عوامل مؤثر بر عملکرد پمپ، برای مطالعه و انتخاب آگاهانه تجهیزات صنعتی اهمیت دارد. در هنگام عیبیابی، اندازهگیری شرایط واقعی سیستم و تطبیق آن با دادههای سازنده، مبنای بررسی فنی کاویتاسیون است.
منابع انگلیسی برای مطالعه فنی
- Michael Smith Engineers – Useful information on NPSH, NPSHA and NPSHR
- Grundfos – Low-NPSH solutions for installations with difficult suction conditions
- AxFlow – NPSH Calculator
- SimScale – What is Net Positive Suction Head (NPSH)?
منبع اطلاعات: این مقاله بر اساس توضیحات فنی منابع انگلیسی درباره کاویتاسیون، فشار بخار، NPSH، صدای ناشی از فروپاشی حبابها و اثرات آن بر پمپهای سانتریفیوژ تنظیم شده است.
