برج تقطیر سینی‌دار یکی از پرکاربردترین انواع برج‌های تقطیر در صنایع شیمیایی، پتروشیمی و پالایش نفت است که برای جداسازی اجزای مخلوط‌های مایع بر اساس تفاوت در نقطه جوش آن‌ها طراحی شده است. این برج‌ها با استفاده از سینی‌های فلزی داخلی، امکان تماس گسترده بین بخار و مایع را فراهم می‌کنند و به همین دلیل در فرآیندهای صنعتی با ظرفیت بالا بسیار مورد توجه قرار گرفته‌اند.
برج تقطیر سینی‌دار چیست؟
برج تقطیر سینی‌دار نوعی برج تقطیر است که در آن از سینی‌های افقی (Trays) برای افزایش سطح تماس بین بخار صعودی و مایع نزولی استفاده می‌شود. این سینی‌ها به‌عنوان مراحل جداسازی عمل می‌کنند و هر سینی شرایطی را فراهم می‌کند تا بخار و مایع به تعادل حرارتی و جرمی برسند. نتیجه این تعامل، جداسازی اجزای مخلوط بر اساس فشار بخار یا نقطه جوش آن‌ها است. برج‌های سینی‌دار به دلیل کارایی بالا در انتقال جرم و ظرفیت زیاد، گزینه‌ای ایده‌آل برای فرآیندهای تقطیر در مقیاس صنعتی هستند.
تقطیر به‌عنوان یک فرآیند جداسازی از دوران باستان شناخته شده بود، اما استفاده از سینی‌ها در برج‌های تقطیر با توسعه صنعت مدرن در قرن نوزدهم آغاز شد. در ابتدا، تقطیر در دستگاه‌های ساده و بدون ساختار داخلی انجام می‌شد، اما با افزایش نیاز به تولید انبوه و جداسازی دقیق‌تر، ایده استفاده از سینی‌ها مطرح شد.
در اوایل قرن نوزدهم، مهندسان دریافتند که افزودن سینی‌ها به برج‌های تقطیر می‌تواند کارایی جداسازی را افزایش دهد. اختراع برج تقطیر پیوسته توسط آنئاس کافی (Aeneas Coffey) در سال 1830، که از سینی‌های ابتدایی استفاده می‌کرد، نقطه عطفی در این زمینه بود. با پیشرفت متالورژی و مهندسی شیمی در قرن بیستم، طراحی سینی‌ها پیچیده‌تر شد و برج‌های سینی‌دار به استاندارد صنعت پالایش تبدیل شدند.
اصول عملکرد برج تقطیر سینی‌دار
عملکرد برج تقطیر سینی‌دار بر اساس تعادل بین بخار و مایع در هر سینی استوار است. مراحل اصلی به شرح زیر است:
- ورود خوراک: مخلوط مایع (خوراک) وارد بخش میانی برج می‌شود.
- گرمایش: در پایین برج، یک ریبویلر (Reboiler) مایع را گرم کرده و بخار تولید می‌کند که به سمت بالا حرکت می‌کند.
- تماس در سینی‌ها: بخار از طریق سوراخ‌ها یا دریچه‌های سینی‌ها به سمت بالا می‌رود و با مایع در حال ریزش (Reflux) تماس پیدا می‌کند. این تعامل باعث تبادل حرارت و جرم می‌شود.
- جداسازی: اجزای سبک‌تر (با نقطه جوش پایین) به بالای برج می‌روند، در حالی که اجزای سنگین‌تر در پایین باقی می‌مانند.
- خروجی محصولات: بخار سبک در بالای برج توسط کندانسور (Condenser) به مایع تبدیل شده و خارج می‌شود، و مایع سنگین از پایین برج جمع‌آوری می‌شود.

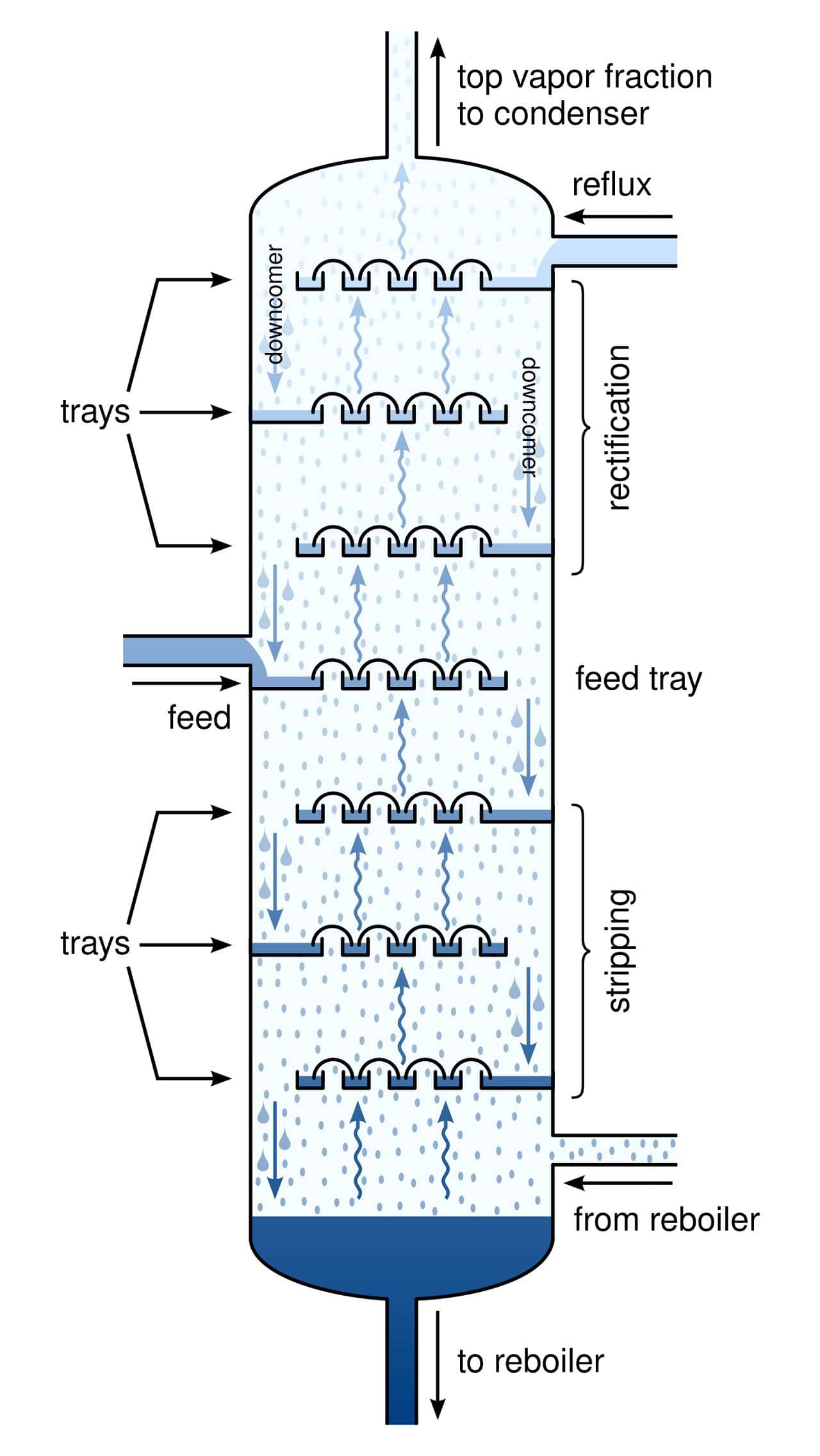

اجزای برج سینی‌دار
برج‌های سینی‌دار یک قطعه ضروری از تجهیزات صنعتی هستند که در مهندسی شیمی برای فرآیندهایی مانند تقطیر، جذب و تماس گاز-مایع استفاده می‌شوند. این برج‌ها با فراهم کردن مراحل تماس گسسته بین فازهای مایع و بخار، انتقال جرم را بهبود می‌بخشند. آن‌ها از سینی‌ها یا صفحاتی انباشته تشکیل شده‌اند که به مایعات اجازه می‌دهند در سراسر برج جریان یابند و به بخارها امکان عبور از بازشوها را می‌دهند، این امر تعامل کارآمد را ترویج داده و در نتیجه کارایی جداسازی را بهبود می‌بخشد. بهینه‌سازی طراحی برج سینی‌دار، از جمله عواملی مانند نوع سینی و فاصله‌گذاری، برای به حداکثر رساندن عملکرد فرآیند و کارایی انرژی حیاتی است.
برج‌های سینی‌دار در بسیاری از فرآیندهای صنعتی، به‌ویژه در صنعت شیمیایی، حیاتی هستند. آن‌ها در عملیات تقطیر، جذب و جداسازی استفاده می‌شوند. درک اجزا و عملکردهای آن‌ها می‌تواند بینشی درباره چگونگی کمک این برج‌ها به جداسازی مخلوط‌ها یا انتقال جرم بین رسانه‌های مختلف ارائه دهد. برج‌های سینی‌دار از چندین جزء کلیدی تشکیل شده‌اند که با هم برای جداسازی مؤثر کار می‌کنند. اجزای اصلی شامل موارد زیر هستند:
- پوسته (Shell): پوشش بیرونی برج که اجزای داخلی را نگه می‌دارد.
- سینی‌ها (Trays): سکوهایی که در داخل پوسته قرار دارند و برای تسهیل تماس بین بخار صعودی و مایع نزولی استفاده می‌شوند.
- داون‌کامرها (Downcomers): کانال‌هایی که به مایع اجازه می‌دهند از یک سینی به سینی دیگر جریان یابد.
- نقاط خوراک (Feed Points): جایی که مخلوط مورد نظر برای جداسازی به برج وارد می‌شود.
- ریبویلر (Reboiler): مایع را در پایه گرم می‌کند و بخار تولید می‌کند.
- کندانسور (Condenser): بخار را در بالای برج خنک کرده و متراکم می‌کند.
هر یک از این بخش‌ها نقش مهمی ایفا می‌کنند. به عنوان مثال، سینی‌ها حداکثر سطح تماس را برای تعامل فراهم می‌کنند که کلید کارایی فرآیند است. برج‌های سینی‌دار سازه‌هایی هستند که در صنایع مختلف برای فرآیندهایی مانند تقطیر و جذب استفاده می‌شوند و با فراهم کردن بستری برای تماس بخار-مایع به جداسازی مخلوط‌ها کمک می‌کنند. به عنوان مثال، یک ستون تقطیر را در نظر بگیرید که مخلوط اتانول-آب را جدا می‌کند. بخار از میان پشته‌های سینی‌ها در ستون بالا می‌رود و با خنک شدن متراکم می‌شود، که امکان جداسازی بر اساس نقاط جوش متفاوت را فراهم می‌کند. به یاد داشته باشید که کارایی برج‌های سینی‌دار می‌تواند تحت تأثیر عواملی مانند طراحی سینی، نرخ جریان مایع و بخار، و خواص فیزیکی سیالات قرار گیرد.
عملکرد سینی‌ها در برج‌های سینی‌دار
سینی‌ها برای عملکرد برج‌های سینی‌دار ضروری هستند زیرا تماس بین بخار و مایع را بهبود می‌بخشند. عملکردهای آن‌ها شامل موارد زیر است:
- فراهم کردن سطح تماس: سینی‌ها سطح تماس را برای انتقال جرم و گرما افزایش می‌دهند.
- پشتیبانی از تماس بخار-مایع: آن‌ها تعاملاتی بین بخارهای صعودی و مایعات نزولی ایجاد می‌کنند.
- کنترل جریان: سینی‌ها جریان بخار و مایع را تنظیم می‌کنند و تعادل مناسب برای فرآیند جداسازی را تضمین می‌کنند.
هر سینی با سوراخ‌ها یا ساختارهای دیگری طراحی شده است که به ایجاد تلاطم کمک می‌کند و زمان تماس و مخلوط شدن را افزایش می‌دهد. انواع متعددی از سینی‌ها در برج‌ها استفاده می‌شوند که هر کدام مزایا و کاربردهای خاص خود را دارند. به عنوان مثال، سینی‌های والوی دارای بازشوهای قابل تنظیم هستند که به آن‌ها اجازه می‌دهد نرخ‌های جریان متغیر را مدیریت کنند. به طور مشابه، سینی‌های کلاهک حبابی مجهز به کلاهک‌هایی هستند که به حفظ پراکندگی یکنواخت بخار-مایع حتی در شرایط جریان پایین کمک می‌کنند. درک انواع مختلف سینی‌ها هنگام طراحی برجی برای شرایط فرآیند خاص حیاتی است.
انواع سینی‌ها در برج تقطیر سینی‌دار
سینی‌ها قلب برج تقطیر سینی‌دار هستند و در انواع مختلفی طراحی می‌شوند:
- سینی‌های حبابی (Bubble Cap Trays): دارای کلاهک‌هایی هستند که بخار را از طریق مایع هدایت می‌کنند. این نوع قدیمی اما بسیار کارآمد است.
- سینی‌های غربالی (Sieve Trays): با سوراخ‌های کوچک پوشیده شده‌اند که بخار از آن‌ها عبور می‌کند. ساده و ارزان هستند.
- سینی‌های والوی (Valve Trays): دارای دریچه‌های متحرک هستند که با تغییر جریان بخار باز و بسته می‌شوند و انعطاف‌پذیری بیشتری دارند.
- سینی‌های شیب‌دار (Sloped Trays): برای هدایت بهتر مایع و کاهش رسوب طراحی شده‌اند.
کاربردهای برج تقطیر سینی‌دار
برج‌های سینی‌دار در صنایع مختلف به‌طور گسترده استفاده می‌شوند:
- پالایش نفت: جداسازی نفت خام به بنزین، گازوئیل، نفت سفید و سایر محصولات
- پتروشیمی: تولید مواد شیمیایی مانند اتیلن، پروپیلن و بنزن
- تولید الکل: تقطیر اتانول برای سوخت زیستی یا نوشیدنی‌ها
- صنایع شیمیایی: خالص‌سازی حلال‌ها و مواد واسطه
- بازیافت: جداسازی مواد شیمیایی از مخلوط‌های پسماند
برج‌های سینی‌دار به دلیل ظرفیت بالا، بیش از 70 درصد فرآیندهای تقطیر صنعتی را پوشش می‌دهند.
مزایا:
- ظرفیت بالا: مناسب برای فرآیندهای با حجم زیاد مانند پالایش نفت
- کارایی جداسازی: سینی‌ها امکان تعادل چندمرحله‌ای را فراهم می‌کنند
- انعطاف‌پذیری: قابل تنظیم برای مخلوط‌های مختلف
- دوام: طراحی مقاوم در برابر شرایط سخت صنعتی
چالش‌ها:
- مصرف انرژی: نیاز به گرمایش و سرمایش گسترده، هزینه‌ها را افزایش می‌دهد
- هزینه ساخت: طراحی و نصب سینی‌ها گران است
- رسوب‌گذاری: تجمع مواد جامد روی سینی‌ها می‌تواند کارایی را کاهش دهد
- محدودیت در مقیاس کوچک: برای فرآیندهای کم‌حجم، برج‌های پرشده اقتصادی‌تر هستند
کارآمدی برج تقطیر سینی‌دار
برج‌های سینی‌دار با چالش‌هایی مانند هزینه‌های انرژی، نیاز به نگهداری منظم و رقابت با فناوری‌های جایگزین (مانند تقطیر غشایی) مواجه هستند. رسوب‌گذاری و خوردگی سینی‌ها نیز از مشکلات رایج است که نیاز به مواد و طراحی‌های مقاوم‌تر را افزایش می‌دهد.
در آینده، انتظار می‌رود که برج‌های سینی‌دار به سمت پایداری بیشتر حرکت کنند. استفاده از هوش مصنوعی برای پیش‌بینی شرایط عملیاتی و کاهش مصرف انرژی، و همچنین طراحی سینی‌های مدولار برای سهولت تعمیر، از روندهای آتی است. ادغام با سیستم‌های دیجیتال و اینترنت اشیا (IoT) نیز می‌تواند نظارت و بهینه‌سازی را بهبود بخشد.
برج تقطیر سینی‌دار به‌عنوان یکی از کارآمدترین ابزارهای جداسازی در صنایع بزرگ، نقش بی‌بدیلی در تولید محصولات حیاتی دارد. این فناوری با طراحی منحصربه‌فرد سینی‌ها، تعادل بین ظرفیت و دقت را برقرار کرده و پاسخگوی نیازهای پیچیده صنعت مدرن است. با پیشرفت‌های اخیر و تمرکز بر بهره‌وری و پایداری، برج‌های سینی‌دار همچنان در خط مقدم فناوری تقطیر باقی خواهند ماند. این مقاله تلاش کرد تا با استفاده از منابع معتبر، نگاهی جامع به این موضوع ارائه دهد و پایه‌ای برای مطالعات بیشتر فراهم کند.
منبع: ابرار صنعتی
