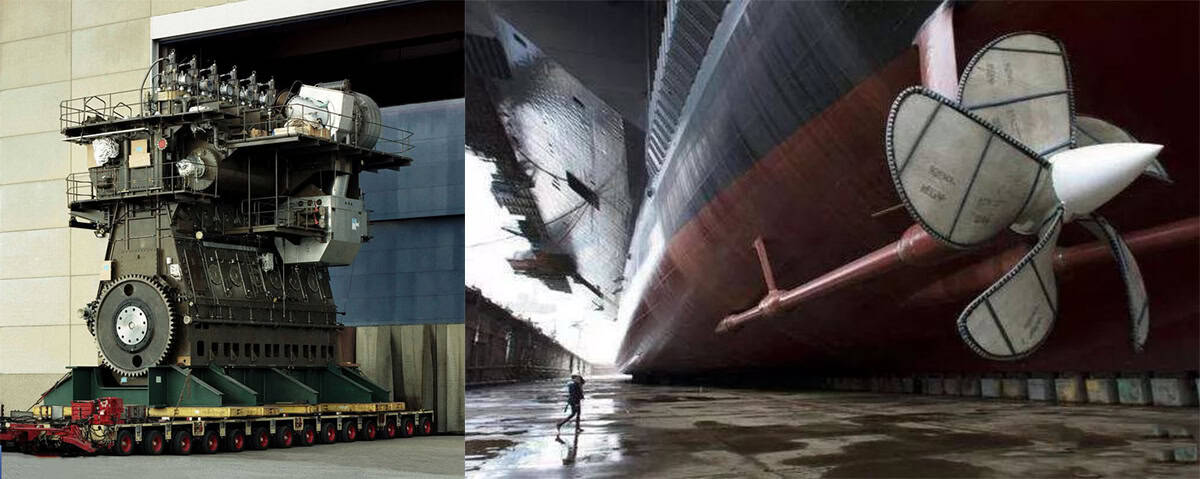

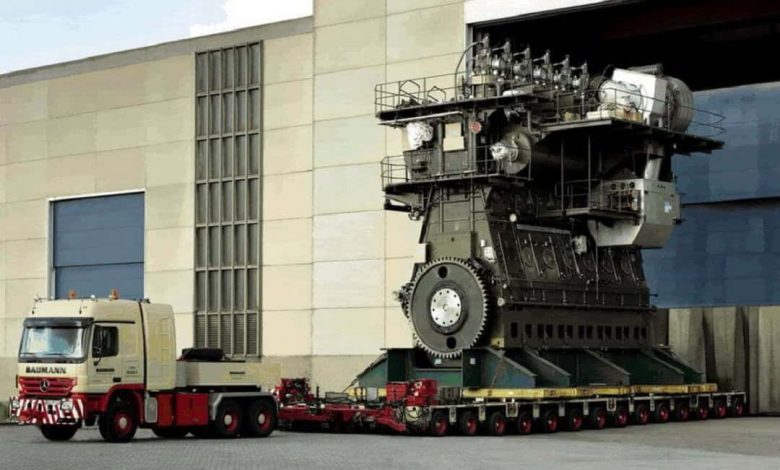

موتور وارتسیلا RT-flex96C یک موتور دیزلی دوزمانه توربوشارژ شده با سرعت پایین است که توسط شرکت فنلاندی وارتسیلا طراحی شده و برای کشتیهای کانتینری بزرگ که با سوخت سنگین کار میکنند، به کار میرود. این موتور به عنوان بزرگترین موتور رفتوبرگشتی جهان شناخته میشود و نسخه 14 سیلندر آن 13.5 متر ارتفاع، 26.59 متر طول دارد، بیش از 2300 تن وزن دارد و 80.08 مگاوات (107390 اسب بخار) قدرت تولید میکند.
این موتور از فناوری ریل مشترک (common rail) برای تزریق سوخت استفاده میکند که جایگزین سیستمهای سنتی میل بادامک، چرخدنده زنجیری، پمپ سوخت و عملگرهای هیدرولیکی شده است. این فناوری عملکرد حداکثری در دورهای پایینتر را فراهم میکند، مصرف سوخت را کاهش میدهد و انتشار آلایندههای مضر را کم میکند. موتور دارای بلبرینگهای کراسهد است تا میلههای پیستون همیشه عمودی باشند و مهر و موم محکمی زیر پیستونها ایجاد کنند.
RT-flex96C بر اساس موتور قدیمیتر RTA96C توسعه یافته است، اما با فناوری ریل مشترک الکترونیکی بهبود یافته. این موتور برای کشتیهای کانتینری بزرگ طراحی شده و اولین نسخه 14 سیلندر آن در سپتامبر 2006 روی کشتی Emma Mærsk وارد خدمت شد. تا سال 2006، بیش از 300 موتور RT-flex96C و RTA96C در حال خدمت یا سفارش بودند. با بررسی موتور وارتسیلا RT-flex96C همراه ابرار صنعتی بمانید.
معرفی بزرگترین موتور دیزلی جهان؛ RT-flex96C
موتور وارتسیلا RT-flex96C به عنوان قدرتمندترین موتور دیزلی جهان شناخته میشود و در سال 2006 وارد خدمت شد. این موتور دوزمانه توربوشارژ شده با 14 سیلندر، 80080 کیلووات (107390 اسب بخار) قدرت در 102 دور بر دقیقه تولید میکند. این موتور برای نسل جدید کشتیهای کانتینری بزرگ طراحی شده و مزایای طراحیهای اثباتشده را با فناوری ریل مشترک RT-flex ترکیب میکند.
موتورهای دیزلی کمسرعت سنتی حداکثر 12 سیلندر داشتند، اما با افزایش اندازه کشتیها، وارتسیلا قدرت را با افزودن سیلندرهای 13 و 14 به 80080 کیلووات افزایش داد. میل لنگ RT-flex96C ظرفیت گشتاور کافی برای 14 سیلندر دارد و مواد آن برای حاشیه طراحی بیشتر ارتقا یافته است.
سیستم ریل مشترک الکترونیکی RT-flex مزایای مهمی مانند عملکرد بدون دود در تمام سرعتها، مصرف سوخت کمتر، هزینههای نگهداری کاهشیافته و سرعتهای عملیاتی پایینتر برای مانور بهتر ارائه میدهد. این سیستم همچنین پتانسیل سازگاری با نیازهای آینده را دارد. واحد تامین فشرده نسبت به ابعاد کلی موتور کوچک است و میل بادامک کامل در موتورهای کنترل مکانیکی وجود ندارد.
ابعاد، وزن و اندازههای حیرتانگیز این موتور
| مشخصه | مقدار |
|---|---|
| نوع موتور | دیزلی دوزمانه، توربوشارژ، کمسرعت |
| تعداد سیلندر | 14 سیلندر خطی |
| قدرت خروجی | 80,080 کیلووات (107,390 اسب بخار) |
| سرعت موتور | 102 دور در دقیقه |
| ابعاد | طول 26.59 متر، ارتفاع 13.5 متر |
| وزن خشک | بیش از 2,300 تن |
| قطر سیلندر | 96 سانتیمتر (38 اینچ) |
| کورس پیستون | 2.5 متر (98 اینچ) |
| حجم هر سیلندر | 1,820 لیتر |

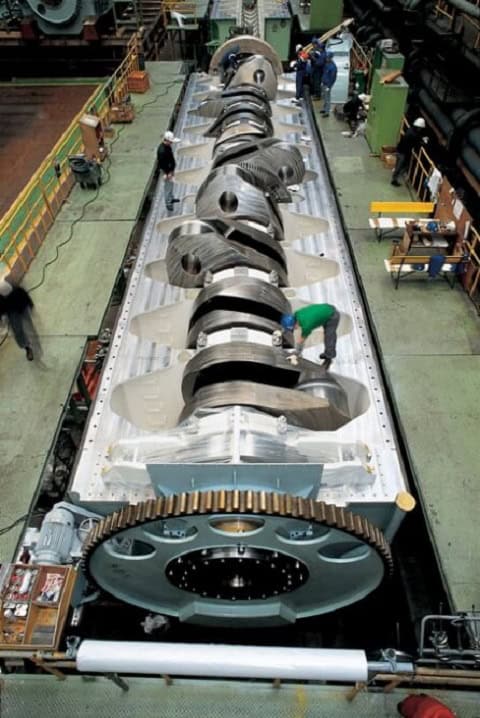

| وزن میللنگ | 300 تن |

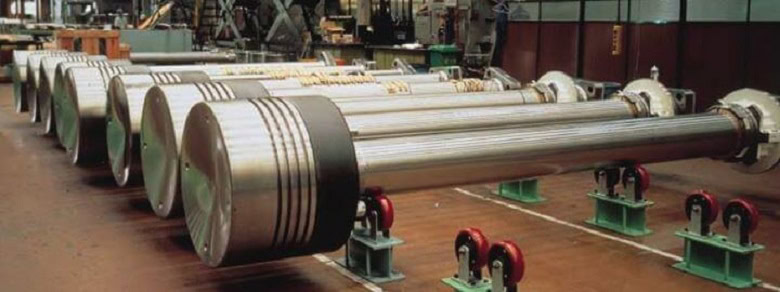

| وزن هر پیستون | 5.5 تن (ارتفاع 6 متر) |
| سال معرفی | 2003 (شروع خدمت گسترده از 2006) |
ابعاد موتور وارتسیلا RT-flex96C حیرتانگیز است: نسخه 14 سیلندر 44 فوت ارتفاع (13.5 متر)، 87.2 فوت طول (26.59 متر) و بیش از 2300 تن وزن دارد. این موتور بیش از یک ساختمان چهار طبقه ارتفاع دارد و وزن آن معادل 2300 تن است.
هر سیلندر 1820 لیتر حجم دارد و قطر سیلندر 96 سانتیمتر (38 اینچ) و کورس پیستون 2.5 متر (98 اینچ) است. وزن میل لنگ 300 تن، وزن هر پیستون 5.5 تن و ارتفاع پیستون 6 متر است.
وزن خشک بیش از 2300 تن (2535 تن کوتاه، 2264 تن بلند) است. طول 26.59 متر و ارتفاع 13.5 متر آن را به بزرگترین موتور رفتوبرگشتی جهان تبدیل کرده است. نصب این موتور نیازمند تجهیزات خاصی مانند تراکتورهای 34 چرخ و سیستمهای اسکید است. فرآیند نصب سیلندرها با تیم 25 نفره حدود سه ماه طول میکشد، که نشاندهنده پیچیدگی و عظمت این پروژه است.
قدرت خروجی وارتسیلا RT-flex96C؛ چند اسب بخار؟
قدرت خروجی RT-flex96C تا 5720 کیلووات در هر سیلندر است و نسخه 14 سیلندر 80080 کیلووات (107390 اسب بخار) در 102 دور بر دقیقه تولید میکند. گشتاور آن تا 7603850 نیوتنمتر (5608310 پوند-فوت) در 102 دور بر دقیقه است.
قدرت خاص 29.6 تا 34.8 کیلووات در هر تن برای نسخه 14 سیلندر است. این قدرت برای کشتیهای کانتینری بزرگ کافی است تا سرعتهای بالا را حفظ کنند. این موتور 107390 اسب بخار تولید میکند و کشتیهایی مانند Emma Maersk را به سرعت 25 گره (46 کیلومتر در ساعت) میرساند.
تکنولوژی سوخترسانی الکترونیکی در RT-flex96C
فناوری سوخترسانی الکترونیکی RT-flex96C از سیستم ریل مشترک استفاده میکند که تزریق سوخت، عملکرد سوپاپ اگزوز و هوای استارت را کنترل میکند. این سیستم عملکرد بدون دود در تمام سرعتها، مصرف سوخت کمتر و نگهداری کاهشیافته را فراهم میکند.
ریلهای تامین سوخت در سطح پوشش سیلندرها قرار دارند و واحد تامین در مرکز موتور است. این طراحی ماژولار است و برای اندازههای مختلف سیلندر قابل استفاده است. سیستم RT-flex فاز تزریق دقیق و احتراق تمیزتر را امکانپذیر میکند و کارایی حرارتی نزدیک به 50 درصد دارد.
مصرف سوخت موتور وارتسیلا RT-flex96C
مصرف سوخت خاص ترمز (BSFC) این موتور 171 گرم در کیلوواتساعت در 85 درصد بار است. هر سیلندر حدود 6.5 اونس (184 گرم) سوخت در هر سیکل در بار کامل مصرف میکند، و کل موتور در بار کامل تا 6400 لیتر (1660 گالن) سوخت در ساعت یا حدود 250 تن در روز مصرف میکند. با وجود این مصرف بالا، RT-flex96C به دلیل کارایی حرارتی 50 درصد، یکی از کارآمدترین موتورهای دیزلی در کلاس خود است. این موتور با استفاده از سوخت سنگین، که ارزانتر از سوختهای سبک است، هزینههای عملیاتی را کاهش میدهد. با این حال، مصرف سوخت بالا نیازمند مخازن سوخت عظیم و مدیریت دقیق است.
سیستم بازیافت حرارت زائد (WHR) این موتور بخشی از انرژی حرارتی را به برق تبدیل میکند، که مصرف سوخت را بهینهتر میکند. این ویژگی به کاهش هزینههای سوخت و انتشار آلایندهها کمک میکند.
سیستمهای کنترل پیشرفته در RT-flex96C
سیستمهای کنترل پیشرفته شامل سیستم ریل مشترک الکترونیکی است که تزریق سوخت و عملکرد سوپاپ را کنترل میکند. این سیستم اجازه میدهد موتور در سرعتهای پایین پایدار کار کند، مانند 7 دور در دقیقه روی تخت آزمایش.
سیستم بازیافت حرارت زائد کارایی را افزایش میدهد و تا 12 درصد قدرت موتور را به برق تبدیل میکند. سیستم کنترل پیشرفته خروجی موتور را با نیازهای پیشران کشتی تطبیق میدهد و مصرف سوخت و انتشار را کاهش میدهد.
چرا RT-flex96C یک موتور رکوردشکن است؟
وارتسیلا RT-flex96C به دلیل ابعاد عظیم، قدرت بینظیر و کارایی بالای خود یک موتور رکوردشکن است. این موتور با 107390 اسب بخار و وزن 2300 تن، بزرگترین موتور رفتوبرگشتی جهان است. توانایی تولید گشتاور 7603850 نیوتنمتر و کارایی حرارتی 50 درصد، آن را در صدر موتورهای دیزلی قرار داده است. این موتور در کتاب رکوردهای گینس بهعنوان بزرگترین موتور دیزلی جهان ثبت شده است. توانایی آن در رانش کشتیهای عظیم با سرعت بالا و مصرف سوخت بهینه، آن را به یک شاهکار مهندسی تبدیل کرده است.
علاوه بر قدرت، فناوری ریل مشترک و سیستمهای کنترل پیشرفته، این موتور را از نظر فنی و زیستمحیطی متمایز کرده است. این ویژگیها RT-flex96C را به یک استاندارد طلایی در صنعت دریایی تبدیل کردهاند.
نقش این موتور در کشتیهای کانتینری فوقالعاده بزرگ
RT-flex96C برای کشتیهای کانتینری فوقالعاده بزرگ مانند Emma Mærsk طراحی شده است که قادر به حمل 11000 کانتینر 20 فوتی است. این موتور کشتیها را با سرعت 25 تا 31 گره حرکت میدهد، که به طور قابلتوجهی سریعتر از میانگین 20 گره کشتیهای مشابه است. این سرعت بالا زمان حملونقل را کاهش داده و تعداد سفرهای سالانه را افزایش میدهد.تا سال 2006، بیش از 300 موتور RT-flex96C و RTA96C در خدمت یا در حال سفارش بودند، که نشاندهنده نقش کلیدی این موتور در کشتیرانی جهانی است. این موتور برای کشتیهای با ظرفیت 3000 تا 10000 TEU یا بیشتر مناسب است.
موتور وارتسیلا RT-flex96C با توانایی رانش کشتیهای عظیم با یک موتور و یک پروانه، هزینههای ساخت و نگهداری را کاهش داده و کارایی را افزایش میدهد. این ویژگیها آن را به گزینهای ایدهآل برای کشتیهای Post-Panamax تبدیل کرده است.

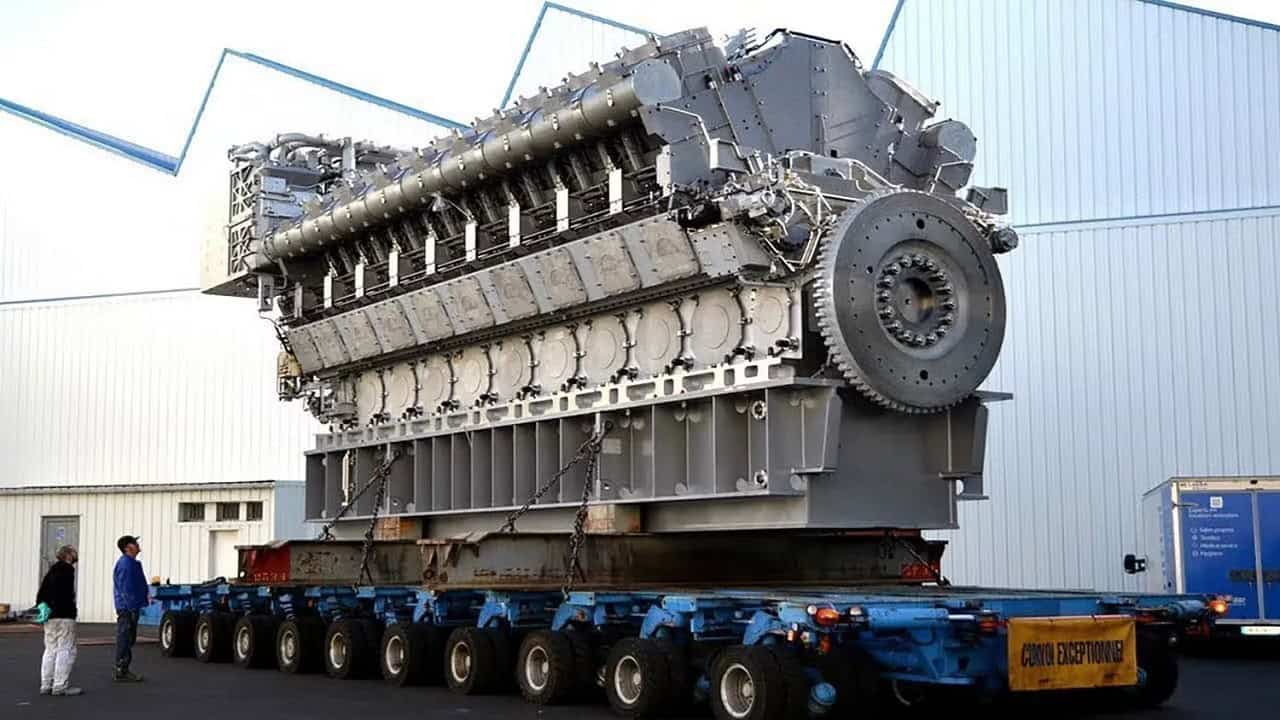

مزایای استفاده از RT-flex96C در صنعت حملونقل
مزایا شامل عملکرد بدون دود، مصرف سوخت کمتر، نگهداری کاهشیافته و سرعتهای پایین پایدار برای مانور بهتر است. کارایی حرارتی نزدیک به 50 درصد دارد. این موتور حملونقل را کارآمدتر میکند و هزینهها را کاهش میدهد. بازیافت حرارت زائد برق تولید میکند و انتشار را کاهش میدهد.
مشکلات و چالشهای تعمیر و نگهداری RT-flex96C
تعمیر و نگهداری موتور وارتسیلا RT-flex96C به دلیل اندازه عظیم و پیچیدگی آن چالشبرانگیز است. دسترسی به اجزای داخلی مانند پمپهای سوخت و پیستونها دشوار است و نیازمند توقف کامل موتور و استفاده از تجهیزات سنگین مانند جرثقیل است. برای مثال، بلند کردن یک پمپ سوخت یا بررسی حلقههای پیستون نیازمند تجهیزات تخصصی و زمان طولانی است.با وجود فناوری ریل مشترک که نگهداری را آسانتر کرده، مشکلات فنی مانند خرابی سوپاپها یا گرفتگی پمپهای سوخت ممکن است رخ دهد. هزینههای تعمیر به دلیل نیاز به قطعات بزرگ و تیمهای تخصصی بالا است. نگهداری منظم برای جلوگیری از سایش سیلندرها و حلقههای پیستون ضروری است. این موتور با طراحی کراسهد، سایش جانبی را کاهش میدهد، اما بازرسیهای دورهای همچنان زمانبر و هزینهبر هستند.
چالشها شامل اندازه بزرگ که دسترسی را دشوار میکند و نیاز به نگهداری منظم برای پمپهای سوخت که ممکن است گیر کنند. برای بلند کردن پمپ سوخت، موتور باید متوقف شود.
مقایسه وارتسیلا RT-flex96C با موتورهای دیزلی دیگر
در مقایسه با موتورهای دیزلی سنتی، RT-flex96C به دلیل فناوری ریل مشترک، کارایی بالاتر و انتشار کمتری دارد. موتورهای RTA96C، که نسخه قدیمیتر هستند، از سیستمهای مکانیکی سنتی استفاده میکنند و انعطافپذیری کمتری دارند. RT-flex96C همچنین نسبت به موتورهای چهارزمانه، به دلیل طراحی دوزمانه، کارایی حرارتی بالاتری دارد.در مقایسه با موتورهای کامیون یا موتورهای دیزلی کوچکتر، RT-flex96C به دلیل اندازه و قدرت عظیم، در کلاس کاملاً متفاوتی قرار دارد.
مصرف سوخت خاص آن (171 گرم در کیلوواتساعت) در مقایسه با موتورهای خودرویی (400-600 گرم در کیلوواتساعت) بسیار پایینتر است. در مقایسه با موتورهای گازی مانند توربینهای گازی که در برخی کشتیهای نظامی استفاده میشوند، هزینههای ساخت و نگهداری کمتری دارد و برای کشتیهای تجاری با عمر طولانی مناسبتر است.
سرعت و قدرت حرکت کشتیهای مجهز به RT-flex96C
کشتیهای مجهز به RT-flex96C به سرعت 25 تا 31 گره (46 تا 57 کیلومتر در ساعت) میرسند، که برای کشتیهای کانتینری با وزن 170000 تن قابلتوجه است. برای مثال، کشتی Emma Mærsk با این موتور میتواند مسافت چین تا ایالات متحده را چهار روز زودتر از رقبا طی کند. قدرت 107390 اسب بخار این موتور امکان رانش کشتیهای عظیم با یک پروانه را فراهم میکند، که هزینههای ساخت و نگهداری را کاهش میدهد. این موتور با گشتاور عظیم خود، حتی در شرایط بار کامل، عملکرد پایداری ارائه میدهد. سیستم پروانه متغیر (Variable Pitch Propeller) که اغلب با این موتور استفاده میشود، امکان تنظیم دقیق سرعت را فراهم میکند، در حالی که موتور در دور ثابت کار میکند، که به کارایی و پایداری کمک میکند.
میزان آلایندگی موتور وارتسیلا RT-flex96C
RT-flex96C با استاندارد IMO Tier II سازگار است و یکی از کمآلایندهترین موتورهای دیزلی در کلاس خود محسوب میشود. سیستم کاهنده کاتالیزوری انتخابی (SCR) انتشار اکسیدهای نیتروژن (NOx) را تا 95 درصد کاهش میدهد. این موتور همچنین با احتراق تمیزتر، انتشار دیاکسید کربن و ذرات معلق را به حداقل میرساند. با وجود مصرف بالای سوخت (6400 لیتر در ساعت)، کارایی حرارتی 50 درصد و سیستم بازیافت حرارت زائد، انتشار کلی را در مقایسه با موتورهای سنتی کاهش میدهد. این ویژگیها RT-flex96C را به گزینهای سازگار با محیطزیست تبدیل کردهاند. اخیراً وارتسیلا بهروزرسانیهایی مانند سیستمهای پیشرفتهتر SCR و فناوریهای کاهش انتشار را به این موتور اضافه کرده تا با استانداردهای سختگیرانهتر IMO Tier III سازگار شود.
چرا RT-flex96C هنوز در حال استفاده است؟
موتور وارتسیلا RT-flex96C به دلیل قابلیت اطمینان، کارایی بالا و انعطافپذیری در برابر نیازهای آینده همچنان مورد استفاده قرار میگیرد. بیش از 300 موتور از این نوع در سراسر جهان در حال خدمت هستند، و توانایی این موتور در رانش کشتیهای عظیم با هزینههای عملیاتی نسبتاً پایین، آن را بیرقیب کرده است. بهروزرسانیهایی مانند سیستم SCR و کنترلهای پیشرفته، این موتور را با استانداردهای زیستمحیطی مدرن سازگار نگه داشتهاند. همچنین، نبود جایگزینهای مشابه با این قدرت و کارایی، RT-flex96C را به گزینهای بیبدیل تبدیل کرده است.
طراحی ماژولار و توانایی سازگاری با سوختهای جدیدتر، مانند سوختهای کمگوگرد، این موتور را برای آینده صنعت کشتیرانی مناسب کرده است. این ویژگیها تضمین میکنند که RT-flex96C همچنان در خط مقدم فناوری دریایی باقی بماند.
جایگاه موتور وارتسیلا RT-flex96C در رکوردهای گینس
موتور وارتسیلا RT-flex96C در کتاب رکوردهای گینس بهعنوان بزرگترین موتور دیزلی جهان ثبت شده است. این موتور با ابعاد عظیم، وزن 2300 تن و قدرت 107390 اسب بخار، عنوان بزرگترین موتور رفتوبرگشتی را از آن خود کرده است. اگرچه موتور Wartsila 31 رکورد کارآمدترین موتور چهارزمانه را دارد، RT-flex96C به دلیل اندازه و قدرت بینظیرش در صدر قرار دارد.این رکورد از سال 2006، زمانی که این موتور روی کشتی Emma Mærsk نصب شد، حفظ شده است و همچنان هیچ موتوری نتوانسته این عنوان را از آن بگیرد.
ابعاد و قدرت این موتور، همراه با فناوریهای پیشرفته مانند ریل مشترک، آن را به یک نماد مهندسی تبدیل کرده که در تاریخ صنعت دریایی جایگاه ویژهای دارد.
