موتور راکت‌داین F-1 قدرتمندترین موتور ساخته‌شده توسط بشر

موتور راکت‌داین F-1 یک موتور موشکی سوخت مایع غول‌پیکر است که توسط شرکت راکت‌داین (Rocketdyne) برای برنامه آپولو ناسا طراحی و ساخته شد. این موتور، که برای تأمین نیروی پیشران مرحله اول موشک ساترن V استفاده شد، هنوز هم به‌عنوان قدرتمندترین موتور موشکی سوخت مایع تک‌محفظه‌ای در تاریخ شناخته می‌شود. F-1 با تولید نیروی پیشران 1.5 میلیون پوند (6.7 مگا‌نیوتن) در سطح دریا، نقشی کلیدی در پرتاب فضانوردان به ماه ایفا کرد و توانایی بلند کردن محموله‌های عظیم به مدار زمین را داشت. طراحی موتور راکت‌داین F-1 نمونه‌ای برجسته از مهندسی پیشرفته دهه 1960 است که تا به امروز الهام‌بخش مهندسان هوافضا باقی مانده است.

معرفی موتور راکت‌داین F-1

توسعه موتور F-1 در اواخر دهه 1950 آغاز شد، زمانی که ناسا به دنبال موتوری قدرتمند برای پشتیبانی از هدف رئیس‌جمهور کندی برای فرود انسان روی ماه تا پایان دهه 1960 بود. راکت‌داین، که سابقه‌ای در طراحی موتورهای موشکی مانند موتور A-7 موشک رداستون داشت، برای این پروژه انتخاب شد. موتور F-1 با وزن 18,500 پوند (8,391 کیلوگرم) و ارتفاع 19 فوت (5.8 متر)، برای کار در شرایط سخت پرتاب طراحی شد. این موتور از ترکیب اکسیژن مایع (LOX) و سوخت RP-1 (نفت سفید تصفیه‌شده) استفاده می‌کرد و پنج عدد از آن در مرحله اول ساترن V نصب شدند تا نیروی لازم برای پرتاب را فراهم کنند.

قدرت خارق‌العاده موتور F-1 در پرتاب‌های فضایی

موتور راکت‌داین F-1 به دلیل توانایی تولید 1.5 میلیون پوند نیروی پیشران در سطح دریا و 1.8 میلیون پوند در خلأ، قدرتی بی‌نظیر در تاریخ پرتاب‌های فضایی داشت. پنج موتور F-1 در مرحله اول ساترن V (S-IC) در مجموع 7.5 میلیون پوند نیروی پیشران تولید می‌کردند که قادر بود موشکی با وزن بیش از 2,950 تن را از زمین بلند کند. این قدرت به ساترن V امکان داد تا محموله‌های سنگین، از جمله کپسول آپولو و ماژول قمری، را به مدار زمین و فراتر از آن حمل کند. موفقیت مأموریت‌های آپولو، به‌ویژه آپولو 11 که اولین فرود انسان روی ماه را محقق کرد، مستقیماً به عملکرد بی‌عیب‌ونقص F-1 وابسته بود.

رازهای مهندسی موتور غول‌پیکر راکت‌داین F-1

طراحی موتور F-1 نیازمند نوآوری‌های مهندسی متعددی بود، از جمله مدیریت دماهای بالا، فشارهای عظیم و جریان سوخت در مقیاس بی‌سابقه. مهندسان راکت‌داین با چالش‌هایی مانند ناپایداری احتراق و انتقال حرارت در مقیاس بزرگ مواجه شدند. آن‌ها از تکنیک‌های پیشرفته‌ای مانند خنک‌کاری بازساختی (regenerative cooling) و توربوپمپ‌های عظیم برای اطمینان از عملکرد پایدار استفاده کردند. طراحی موتور راکت‌داین F-1 همچنین شامل استفاده از مواد مقاوم مانند آلیاژهای نیکل و فولاد ضدزنگ بود تا در برابر فشارهای مکانیکی و حرارتی مقاومت کند. این موتور به‌عنوان یک شاهکار مهندسی، نتیجه همکاری صدها مهندس و تکنسین در راکت‌داین و ناسا بود.

مشخصات فنی موتور راکت‌داین F-1

• طول: ۵.۸ متر
• قطر: ۳.۷ متر
• وزن خشک: ۸,۳۹۱ کیلوگرم
• نیروی پیشران در سطح دریا: ۱,۵۲۲,۰۰۰ پوند (۶.۷۶ مگانیوتن)
• نیروی پیشران در خلأ: ۱,۸۰۰,۰۰۰ پوند (۸.۰ مگانیوتن)
• فشار محفظه احتراق: ۷۰ بار
• دمای احتراق: حدود ۳,۳۰۰ کلوین
• مدت‌زمان عملکرد: ۱۶۳ ثانیه (مرحله اول ساترن V)
• مصرف سوخت: ۲,۵۷۶ کیلوگرم در ثانیه
• نوع سوخت: RP-1 (کروسین پالایش‌شده) + اکسیژن مایع (LOX)

موتور F-1 دارای مشخصات فنی چشمگیری بود. طول 5.8 متر، قطر 3.7 متر، وزن خشک 8,391 کیلوگرم، و نسبت تراکم 16:1. این موتور در سطح دریا 1,522,000 پوند نیروی پیشران و در خلأ 1,800,000 پوند تولید می‌کرد، با فشار محفظه احتراق 70 بار و دمای احتراق حدود 3,300 کلوین. F-1 برای 163 ثانیه در مرحله اول ساترن V کار می‌کرد و سوخت RP-1 و اکسیژن مایع را با نرخ 2,576 کیلوگرم در ثانیه مصرف می‌کرد. نسبت مخلوط اکسیدکننده به سوخت 2.27:1 بود، که برای بهینه‌سازی عملکرد و پایداری طراحی شده بود. این مشخصات F-1 را به یکی از پیچیده‌ترین موتورهای زمان خود تبدیل کرد.

بررسی کامل ساختار فنی موتور راکت‌داین F-1

ساختار فنی موتور راکت‌داین F-1 شامل چندین جزء کلیدی بود: محفظه احتراق، نازل، توربوپمپ، سیستم تزریق سوخت و سیستم کنترل. محفظه احتراق و نازل از آلیاژهای مقاوم در برابر حرارت ساخته شده بودند و نازل با نسبت انبساط 16:1 طراحی شد تا کارایی در خلأ را به حداکثر برساند. توربوپمپ‌ها سوخت و اکسیدکننده را با فشار بالا به محفظه احتراق می‌رساندند، در حالی که سیستم تزریق سوخت از صفحه تزریق با بیش از 6,000 سوراخ برای توزیع یکنواخت استفاده می‌کرد. سیستم کنترل شامل ژیروسکوپ‌ها و شیرهای هیدرولیکی بود که جهت‌گیری نازل را برای هدایت موشک تنظیم می‌کردند. این اجزا با دقت بالا هماهنگ شدند تا عملکرد بی‌نقص را تضمین کنند.

توربوپمپ‌های F-1 قلب سیستم پیشران آن بودند و وظیفه پمپاژ 1,789 کیلوگرم اکسیژن مایع و 787 کیلوگرم RP-1 در هر ثانیه را بر عهده داشتند. این توربوپمپ‌ها توسط یک توربین گازی با توان 55,000 اسب بخار تغذیه می‌شدند که از احتراق سوخت و اکسیدکننده در یک ژنراتور گازی جداگانه قدرت می‌گرفت. هر توربوپمپ شامل دو پمپ مجزا برای سوخت و اکسیدکننده بود که با سرعت 5,500 دور در دقیقه کار می‌کردند. طراحی توربوپمپ‌ها برای تحمل فشارهای بالا و دماهای پایین اکسیژن مایع (-183 درجه سانتیگراد) چالش‌برانگیز بود و نیاز به مواد مقاوم و مهندسی دقیق داشت.

سیستم تزریق سوخت در F-1

سیستم تزریق سوخت F-1 از یک صفحه تزریق مسی با 6,144 سوراخ (3,680 برای اکسیژن مایع و 2,464 برای RP-1) تشکیل شده بود که سوخت و اکسیدکننده را به‌صورت یکنواخت به محفظه احتراق تزریق می‌کرد. این صفحه برای ایجاد مخلوط بهینه و جلوگیری از ناپایداری احتراق طراحی شد. هر سوراخ با دقت ماشین‌کاری شده بود تا جریان را تنظیم کند و از اختلاط ناهمگن که می‌توانست به انفجار منجر شود، جلوگیری کند. مهندسان راکت‌داین از مدل‌سازی پیشرفته و آزمایش‌های گسترده برای بهینه‌سازی این سیستم استفاده کردند، که به F-1 اجازه داد تا احتراقی پایدار و کارآمد داشته باشد.

مشکلات احتراق ناپایدار و راه‌حل‌ها

یکی از بزرگ‌ترین چالش‌های طراحی F-1، ناپایداری احتراق بود، که می‌توانست باعث ارتعاشات مخرب در محفظه احتراق شود. این مشکل در آزمایش‌های اولیه در دهه 1950 ظاهر شد، زمانی که نوسانات فشار باعث انفجارهای آزمایشی شد. مهندسان راکت‌داین از تکنیک‌های نوآورانه‌ای مانند نصب بافل‌های مسی در صفحه تزریق و آزمایش‌های “bomb test” استفاده کردند، که در آن مواد منفجره کوچک در محفظه احتراق منفجر می‌شدند تا پایداری سیستم بررسی شود. این راه‌حل‌ها، همراه با تنظیم دقیق نسبت سوخت، مشکل را برطرف کرد و F-1 را به یک موتور قابل اعتماد تبدیل کرد.

سیستم خنک‌کاری محفظه احتراق

سیستم خنک‌کاری F-1 از روش خنک‌کاری بازساختی استفاده می‌کرد، که در آن سوخت RP-1 از طریق 178 لوله مسی در دیواره‌های محفظه احتراق و نازل جریان می‌یافت تا گرمای بیش از 3,000 درجه سانتیگراد را جذب کند. این سیستم نه‌تنها از ذوب شدن دیواره‌ها جلوگیری می‌کرد، بلکه سوخت را پیش‌گرم می‌کرد تا کارایی احتراق افزایش یابد. طراحی لوله‌ها نیازمند ماشین‌کاری دقیق و جوشکاری مقاوم بود تا در برابر فشارهای حرارتی و مکانیکی مقاومت کنند. این فناوری، که از موشک‌های قبلی مانند V-2 الهام گرفته شده بود، به F-1 امکان داد تا در شرایط سخت عملیاتی پایدار بماند.

نقش F-1 در موشک ساترن V

موتور F-1 ستون فقرات برنامه آپولو بود، زیرا بدون نیروی عظیم آن، پرتاب موشک ساترن V و رسیدن به ماه غیرممکن می‌بود. هر مأموریت آپولو، از آپولو 8 تا آپولو 17، به پنج موتور F-1 در مرحله اول ساترن V وابسته بود. این موتورها در تمام 13 پرتاب ساترن V (شامل آپولو و اسکای‌لب) بدون نقص عمل کردند، که نشان‌دهنده قابلیت اطمینان بالای آن‌ها بود. موفقیت F-1 در پرتاب‌های آپولو نه‌تنها هدف کندی را محقق کرد، بلکه جایگاه آمریکا را در مسابقه فضایی تثبیت کرد.

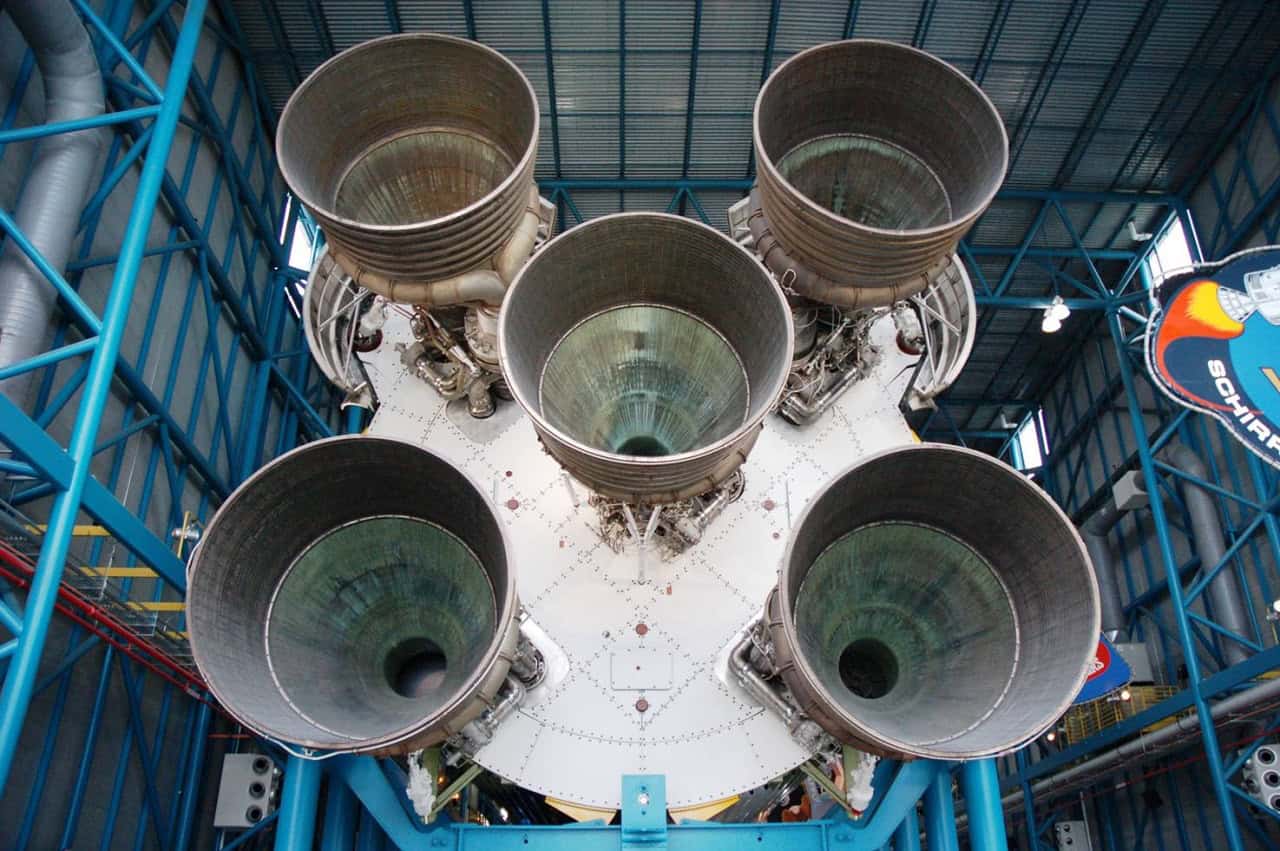

مرحله اول ساترن V (S-IC) از پنج موتور F-1 تشکیل شده بود که در مجموع 7.5 میلیون پوند نیروی پیشران تولید می‌کردند. این موتورها برای 2.5 دقیقه کار می‌کردند و موشک را به ارتفاع 68 کیلومتری و سرعت 2.7 کیلومتر بر ثانیه می‌رساندند. طراحی متقارن موتورها، با یک موتور مرکزی ثابت و چهار موتور خارجی قابل چرخش برای هدایت، به ساترن V دقت و پایداری می‌داد. F-1‌ها همچنین برای تحمل ارتعاشات شدید و شرایط جوی طراحی شده بودند، که عملکرد آن‌ها را در تمام مأموریت‌های آپولو بی‌عیب‌ونقص کرد.

بررسی میزان مصرف سوخت موتور

هر موتور راکت‌داین F-1 در هر ثانیه 1,789 کیلوگرم اکسیژن مایع و 787 کیلوگرم RP-1 مصرف می‌کرد، که در مجموع 2,576 کیلوگرم سوخت در ثانیه بود. برای 163 ثانیه کارکرد، هر موتور حدود 420 تن سوخت مصرف می‌کرد، و پنج موتور با هم بیش از 2,100 تن سوخت در مرحله اول ساترن V مصرف می‌کردند. این مقدار عظیم سوخت برای تولید نیروی پیشران لازم برای غلبه بر جاذبه زمین و شتاب‌دهی به موشک ضروری بود. مصرف بالای سوخت، همراه با کارایی بالای احتراق، F-1 را به یک موتور بی‌رقیب تبدیل کرد.

چرا موتور راکت‌داین F-1 هنوز هم رکورددار قدرتمندترین موتور سوخت مایع است؟

F-1 به دلیل طراحی تک‌محفظه‌ای خود، که نیروی پیشران 1.5 میلیون پوند را تولید می‌کرد، همچنان رکورددار قدرتمندترین موتور سوخت مایع است. موتورهای مدرن مانند Raptor اسپیس‌ایکس یا BE-4 بلو اوریجین، اگرچه پیشرفته‌تر هستند، نیروی کمتری در یک محفظه تولید می‌کنند و معمولاً از چندین موتور برای رسیدن به نیروی مشابه استفاده می‌کنند. طراحی ساده اما مؤثر F-1، همراه با توانایی تحمل شرایط سخت، آن را به یک استاندارد طلایی تبدیل کرده است. حتی با پیشرفت‌های فناوری، بازتولید مقیاس و کارایی F-1 چالش‌برانگیز باقی مانده است.

توقف تولید پس از پایان پروژه آپولو

تولید موتور راکت‌داین F-1 پس از پایان برنامه آپولو در سال 1973 متوقف شد، زیرا ناسا تمرکز خود را به برنامه شاتل فضایی معطوف کرد که از موتورهای سوخت جامد و موتورهای RS-25 استفاده می‌کرد. هزینه بالای تولید F-1 (حدود 3 میلیون دلار به ازای هر موتور در دهه 1960) و عدم نیاز به موشک‌های سنگین مانند ساترن V پس از آپولو، توجیه اقتصادی ادامه تولید را از بین برد. اگرچه برخی پیشنهادها برای احیای F-1 در پروژه‌های مدرن مانند SLS مطرح شد، اما هزینه‌های بازطراحی و پیشرفت‌های جدید در فناوری موتور، مانند موتورهای متان‌سوز، این ایده را کنار گذاشت.
