فناوری حفاری جهتدار روشی پیشرفته در صنعت استخراج نفت، گاز و حتی پروژههای زیرساختی است که به جای حفر چاههای مستقیم عمودی، مسیر حفاری را به صورت کنترلشده تغییر جهت میدهد تا به مخازن دورتر یا لایههای زیرین برسد. این روش با استفاده از ابزارهای هوشمند و سیستمهای هدایت لحظهای، امکان دسترسی به منابع هیدروکربنی را که در مکانهای صعبالعبور قرار دارند، فراهم میکند. حفاری جهتدار نه تنها تعداد چاههای مورد نیاز را کاهش میدهد، بلکه تولید از هر چاه را چندین برابر افزایش میدهد و هزینههای عملیاتی را به شدت پایین میآورد. این فناوری از دهه ۱۹۲۰ آغاز شد اما با پیشرفت ابزارهای اندازهگیری و موتورهای گل، به یکی از پایههای اصلی صنعت انرژی تبدیل گردید.
در عمل، حفاری جهتدار مانند یک ربات زیرزمینی عمل میکند که مسیر خود را بر اساس دادههای زمینشناختی تنظیم میکند. مته با زاویههای دقیق به سمت هدف هدایت میشود و سیگنالهای الکترومغناطیسی یا پالسهای گل، موقعیت لحظهای را به سطح زمین گزارش میدهند. این روش در میدانهای نفتی دریایی، مناطق شهری و حتی زیر رودخانهها کاربرد دارد و بدون نیاز به سکوهای متعدد، چندین مخزن را از یک نقطه سطحی پوشش میدهد. نتیجه نهایی، بهرهبرداری بهینه از منابع زیرزمینی با کمترین اختلال در سطح زمین است.
فناوری حفاری جهتدار همچنین در نصب خطوط لوله، کابلهای برق و فیبر نوری زیرزمینی استفاده میشود و به عنوان روشی بدون ترانشه شناخته میشود. این رویکرد زمان اجرای پروژه را کوتاهتر میکند، ترافیک شهری را مختل نمیسازد و از آسیب به محیط زیست جلوگیری مینماید. در مجموع، حفاری جهتدار تعادل مناسبی بین کارایی اقتصادی، ایمنی عملیاتی و حفاظت از طبیعت برقرار کرده است.
معرفی فناوری حفاری جهتدار
| پارامتر | توضیح |
|---|---|
| تعریف فناوری | حفاری چاه بهصورت کنترلشده در زوایا و مسیرهای غیرعمودی برای دسترسی به مخازن پیچیده. |
| هدف اصلی | دستیابی به ذخایری که با حفاری عمودی قابل دسترس نیستند و افزایش بهرهوری از مخزن. |
| ابزار کلیدی | موتورهای درونچاهی، حسگرهای LWD/MWD، خمکنندههای قابل تنظیم و سیستمهای هدایت. |
| مزیتها | کاهش تعداد چاه، افزایش تولید، کاهش هزینهها و امکان حفاری در محیطهای حساس. |
| کاربردها | میدانهای نفت و گاز دریایی، حفاری افقی، دسترسی به مخازن چندلایه و چاههای انحرافی. |
| انواع مسیرها | حفاری افقی، S شکل، J شکل، چندشاخهای و انحرافی. |
| چالشهای فنی | کنترل فشار، پایداری چاه، دقت در ماندهی مسیر و مدیریت ابزارهای الکترونیکی. |
| نیازمندیهای دادهای | استفاده از دادههای آنی سنسورها برای اصلاح مسیر و جلوگیری از برخورد با چاههای دیگر. |
| صنایع مرتبط | نفت و گاز، ژئوتکنیک، انرژی زمینگرمایی و پروژههای زیرزمینی شهری. |
| دلیل محبوبیت | افزایش بهرهوری، کاهش آثار زیستمحیطی و امکان دسترسی به مخازن دشوار. |
نقطه شروع انحراف و طراحی مسیر حفاری جهتدار
نقطه شروع انحراف (Kick-Off Point یا KOP) جایی است که چاه از حالت عمودی خارج شده و به سمت هدف منحرف میشود. این نقطه بر اساس عمق مخزن، نوع سنگ و محدودیتهای سطحی محاسبه میگردد و معمولاً در عمق ۵۰۰ تا ۲۰۰۰ متری قرار دارد. طراحی مسیر با نرمافزارهای سهبعدی مانند Landmark یا Compass انجام میشود که نرخ انحراف (Build Rate) را به درجه بر ۳۰ متر تعیین میکند. نرخ انحراف معمولاً بین ۱ تا ۶ درجه است و برای چاههای طولانی، نرخ پایینتر انتخاب میشود تا تنش روی رشته حفاری کاهش یابد.
طراحی مسیر شامل سه بخش اصلی است: بخش عمودی اولیه، بخش انحراف (Build Section) و بخش افقی یا هدف (Lateral Section). در بخش انحراف، زاویه به تدریج به ۹۰ درجه میرسد و در بخش افقی، چاه موازی با لایه نفتدار پیش میرود. نرمافزارها با در نظر گرفتن گشتاور، کشش و فشار هیدرولیکی، مسیر ایمن را شبیهسازی میکنند تا از گیر کردن مته یا شکست رشته جلوگیری شود. این طراحی پیش از شروع حفاری نهایی میشود و با دادههای ژئوفیزیکی تطبیق داده میشود.
در چاههای ERD (Extended Reach Drilling)، نسبت طول افقی به عمق عمودی بیش از ۳:۱ است و طراحی مسیر نیاز به محاسبات پیچیدهتر دارد. برای مثال، در میدان Sakhalin، چاههایی با طول افقی ۱۵ کیلومتر طراحی شدهاند که نیاز به نرخ انحراف بسیار پایین و پایدارکنندههای متعدد دارد.
مجموعه پایینچاهی و نقش آن در کنترل جهت حفاری
مجموعه پایینچاهی (Bottom Hole Assembly یا BHA) قلب سیستم حفاری جهتدار است و شامل مته، موتور گل، پایدارکنندهها، اتصالات سنگین (Drill Collars)، جارها و ابزارهای اندازهگیری میباشد. مته PDC با لبههای الماسه، سنگ را میشکافد و موتور گل نیروی چرخشی مستقل فراهم میکند. پایدارکنندهها فاصله مته از دیواره چاه را کنترل کرده و از انحراف ناخواسته جلوگیری مینمایند. وزن Drill Collars فشار روی مته را تأمین میکند و جارها برای آزادسازی در صورت گیر کردن استفاده میشوند.
در حالت اسلاید، رشته حفاری نمیچرخد و موتور گل جهت را تغییر میدهد، اما این روش لرزش ایجاد میکند و سرعت را کاهش میدهد. در مقابل، BHA با RSS کل مجموعه را میچرخاند و پدهای هیدرولیکی جهت را تنظیم میکنند. این روش چاه را صافتر کرده و زمان حفاری را تا ۴۰ درصد کاهش میدهد. BHA مدرن با سنسورهای داخلی، دادههای فشار، دما و لرزش را ثبت میکند و به بهینهسازی عملیات کمک مینماید.
پیکربندی BHA بر اساس نوع سنگ تغییر میکند؛ در سنگهای نرم، پایدارکنندههای نزدیک مته بیشتر است و در سنگهای سخت، موتورهای با گشتاور بالا استفاده میشود. وزن BHA تا ۳۰ تن میرسد و طراحی آن با نرمافزارهای دینامیکی انجام میشود تا از شکست یا خمیدگی جلوگیری گردد.
سیستمهای اندازهگیری حین حفاری و هدایت لحظهای
سیستم اندازهگیری حین حفاری (MWD) دادههای زاویه، جهت، عمق و فشار را با پالسهای گل یا سیگنالهای الکترومغناطیسی به سطح میفرستد. سنسورهای مغناطیسسنج جهت نسبت به شمال مغناطیسی را اندازه میگیرند و ژیروسکوپها در محیطهای با تداخل مغناطیسی دقت بالاتری ارائه میدهند. سرعت انتقال داده تا ۲۰ بیت بر ثانیه است و در سیستمهای پیشرفته، تا ۱۰۰ بیت میرسد.
سیستم ثبت حین حفاری (LWD) دادههای تشکیلات مانند مقاومت الکتریکی، چگالی، تخلخل و گاما را جمعآوری میکند و به geosteering کمک مینماید. در geosteering، مسیر چاه بر اساس دادههای لحظهای تنظیم میشود تا در لایه نفتدار بماند. این روش تولید را تا ۳۰ درصد افزایش میدهد و از ورود به لایههای آبدار یا گازی جلوگیری میکند.
اصول کنترل مسیر در حفاری جهتدار
کنترل مسیر در فناوری حفاری جهتدار بر پایه تغییر عمدی زاویه و جهت مته استوار است. نقطه شروع انحراف (KOP) جایی است که چاه از حالت عمودی خارج میشود و با استفاده از ابزارهای پایینچاهی مانند موتورهای گل، زاویه به تدریج افزایش مییابد. سیستمهای اندازهگیری حین حفاری (MWD) دادههای زاویه، جهت و عمق را با پالسهای گل یا سیگنالهای الکترومغناطیسی به سطح میفرستند. این اصول از دهه ۱۹۳۰ با ابزارهای اولیه انحرافسنج توسعه یافت و امروزه دقت را به کمتر از ۰.۱ درجه رسانده است.
یکی از اصول کلیدی، مدیریت وزن روی مته (WOB) و سرعت چرخش رشته حفاری است که انحراف را کنترل میکند. در روش اسلاید، چرخش متوقف شده و موتور گل جهت را تغییر میدهد، در حالی که در روش چرخشی، کل رشته میچرخد و پایدارکنندهها مسیر را صاف نگه میدارند. این اصول بر پایه مکانیک سنگ و دینامیک سیالات حفاری بنا شده و با مدلهای شبیهسازی کامپیوتری پیشبینی میشوند.
در حفاری جهتدار، سه نوع مسیر اصلی وجود دارد: نوع J که انحراف تدریجی دارد، نوع S که دو انحراف مخالف ایجاد میکند و نوع افقی که بخش طولانی در لایه هدف دارد. هر نوع برای شرایط زمینشناختی خاص طراحی شده و با نرمافزارهای سهبعدی مسیر بهینه محاسبه میشود.
ابزارهای اصلی در حفاری جهتدار
ابزارهای اصلی شامل متههای الماسه چندلبه (PDC)، موتورهای گل، پایدارکنندهها و مجموعه پایینچاهی (BHA) هستند. مته PDC با لبههای پلیکریستال الماس، سنگهای سخت را به راحتی میشکافد و عمر طولانی دارد. موتور گل نیروی چرخشی مستقل از رشته حفاری فراهم میکند و جهت را در حالت اسلاید کنترل مینماید.
سیستمهای هدایت چرخشی (RSS) پیشرفتهترین ابزارها هستند که بدون توقف چرخش، جهت را تغییر میدهند. این سیستمها با پدهای هیدرولیکی یا مکانیکی، مته را به سمت دلخواه فشار میدهند و چاه را صافتر میکنند. RSS زمان حفاری را تا ۳۰ درصد کاهش میدهد و در چاههای طولانی افقی ضروری است.
ابزارهای اندازهگیری مانند ژیروسکوپها، مغناطیسسنجها و شتابسنجها در MWD و LWD ادغام شدهاند. LWD دادههای تشکیلات مانند مقاومت الکتریکی و گاما را ثبت میکند و به geosteering کمک مینماید. این ابزارها مسیر را در لحظه تنظیم میکنند و از خروج از لایه هدف جلوگیری مینمایند.
سیستمهای هدایت لحظهای
سیستمهای هدایت لحظهای با استفاده از telemetry، دادهها را از عمق هزاران متری به سطح منتقل میکنند. پالسهای گل مثبت یا منفی، سیگنالهای الکترومغناطیسی (EM) و ارتباط سیمی گزینههای اصلی هستند. EM در محیطهای با تداخل مغناطیسی کارآمد است و سرعت انتقال تا ۱۰۰ بیت بر ثانیه دارد.
در geosteering، دادههای LWD با مدلهای زمینشناختی مقایسه میشود و مسیر چاه برای ماندن در لایه نفتدار تنظیم میگردد. این روش تولید را تا ۲۰ درصد افزایش میدهد و از ورود به لایههای آبدار جلوگیری میکند. نرمافزارهای پیشرفته مانند Landmark و DrillOps مسیر را پیشبینی میکنند.
سیستمهای RSS با هوش مصنوعی در سال ۲۰۲۵ ادغام شدهاند و تنظیمات خودکار انجام میدهند. این پیشرفت دقت را به سطح جدیدی رسانده و نیاز به مداخله انسانی را کاهش داده است.
مواد سیال حفاری در عملیات جهتدار
سیالات حفاری (گل) در عملیات جهتدار نقش حیاتی دارند و باید وزن مناسب، ویسکوزیته و خاصیت روانکنندگی داشته باشند. گل پایه روغن برای لایههای شیل پایدار است و از تورم جلوگیری میکند، در حالی که گل پایه آب ارزانتر است اما نیاز به افزودنی دارد. پلیمرها و نمکها برای کنترل رئولوژی اضافه میشوند.

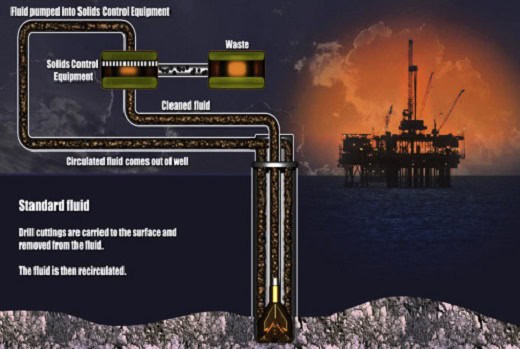

در چاههای افقی، حمل برادهها چالش اصلی است و گل با سرعت جریان بالا و خاصیت تیکسوتروپیک طراحی میشود. این سیالات برادهها را به سطح میآورند و فشار هیدرواستاتیک را متعادل نگه میدارند. بازیافت گل تا ۹۰ درصد امکانپذیر است و هزینهها را کاهش میدهد.
سیالات زیستتجزیهپذیر در مناطق حساس محیطی استفاده میشوند و آلودگی را به حداقل میرسانند. این مواد با استانداردهای EPA سازگار هستند و در پروژههای شهری رایج شدهاند.
انواع مسیرهای حفاری جهتدار
مسیر نوع J با انحراف تدریجی از عمودی به افقی است و برای مخازن کمعمق مناسب است. این مسیر سادهترین طراحی را دارد و زمان حفاری کمتری نیاز دارد. مسیر نوع S دو انحراف مخالف دارد و برای عبور از موانع مانند گسلها استفاده میشود. این مسیر پیچیدهتر است اما انعطافپذیری بالایی فراهم میکند.
چاههای افقی طولانی (ERD) تا ۱۲ کیلومتر طول افقی دارند و نسبت طول به عمق بیش از ۳:۱ است. این مسیرها در میدانهای دریایی برای پوشش گسترده استفاده میشوند.
فناوری حفاری جهتدار در میدانهای نفتی دریایی
در میدانهای دریایی، حفاری جهتدار از یک سکو چندین چاه را حفر میکند و هزینههای زیرساختی را کاهش میدهد. در میدان Sakhalin روسیه، چاههای ERD تا ۱۵ کیلومتر طول دارند. این روش دسترسی به مخازن زیر بستر دریا را بدون سکوهای اضافی ممکن میسازد. در خلیج مکزیک، بیش از ۷۰ درصد چاهها جهتدار هستند.
موتورهای گل و سیستمهای هدایت چرخشی در عملیات جهتدار
موتورهای گل (Mud Motors) نیروی چرخشی را از جریان سیال حفاری میگیرند و مستقل از رشته عمل میکنند. این موتورها با روتور و استاتور، گشتاور بالا در حالت اسلاید تولید میکنند و برای انحراف اولیه ضروری هستند. قدرت موتورها از ۱۰۰ تا ۱۰۰۰ اسب بخار متغیر است و در سنگهای سخت، نوع PDM با بلبرینگهای الماسه استفاده میشود.
سیستمهای هدایت چرخشی (RSS) پیشرفتهترین ابزارها هستند و بدون توقف چرخش، جهت را تغییر میدهند. RSS Push-the-Bit با پدهای هیدرولیکی مته را فشار میدهد و Point-the-Bit با خمیدگی داخلی جهت را تنظیم میکند. RSS زمان اسلاید را حذف کرده و چاه را صافتر میکند. در Permian، RSS زمان حفاری را ۲۵ درصد کاهش داد.
RSS با باتریهای داخلی و سنسورهای هوشمند، عملیات را خودکار کرده و نیاز به مداخله را به حداقل رسانده است. این سیستمها در چاههای ERD تا طول ۱۵ کیلومتر استفاده میشوند و پایداری بالایی نشان میدهند.
سیالات حفاری و نقش آنها در پایداری چاه جهتدار
سیالات حفاری (Drilling Fluids) وزن، روانکنندگی و حمل براده را تأمین میکنند. گل پایه روغن (OBM) در لایههای شیل پایدار است و از تورم جلوگیری میکند، اما گران است. گل پایه آب (WBM) ارزانتر است و با افزودنیهای پلیمری، ویسکوزیته مناسب میگیرد. وزن گل بین ۸.۵ تا ۱۸ پوند بر گالن تنظیم میشود تا فشار منفذی را متعادل کند.
در چاههای افقی، حمل براده چالش اصلی است و گل با خاصیت تیکسوتروپیک (ژلشکن) طراحی میشود. سرعت جریان ۸۰۰ تا ۱۲۰۰ گالن در دقیقه برادهها را به سطح میآورد. بازیافت گل تا ۹۵ درصد امکانپذیر است و هزینهها را کاهش میدهد. سیالات زیستتجزیهپذیر در مناطق حساس استفاده میشوند و با استانداردهای EPA سازگار هستند.
در عملیات HDD، گل بنتونیت با پلیمر برای روانکنندگی دیواره استفاده میشود و فشار هیدرولیکی را کنترل میکند تا از فروریزی جلوگیری شود.
مسیرهای نوع J، S و افقی در طراحی چاههای جهتدار
مسیر نوع J سادهترین است و شامل بخش عمودی، انحراف تدریجی و بخش افقی است. نرخ انحراف ۲ تا ۴ درجه بر ۳۰ متر است و برای مخازن کمعمق مناسب است. این مسیر زمان حفاری کمتری نیاز دارد و تنش کمتری به رشته وارد میکند.
مسیر نوع S دو انحراف مخالف دارد؛ ابتدا به سمت هدف منحرف میشود، سپس به عمودی بازمیگردد. این مسیر برای عبور از گسلها یا موانع زمینشناختی استفاده میشود و انعطافپذیری بالایی دارد. نرخ انحراف در بخش دوم منفی است و نیاز به محاسبات دقیق دارد.
چاههای افقی طولانی (ERD) بخش افقی تا ۱۲ کیلومتر دارند و نسبت طول به عمق بیش از ۵:۱ است. این مسیرها در میدانهای دریایی برای پوشش گسترده استفاده میشوند و نیاز به RSS و سیالات پیشرفته دارند. در نروژ، چاههایی با طول ۱۲.۵ کیلومتر حفر شدهاند.
کاربرد در میدانهای نفتی و گازی خشکی
در میدانهای خشکی، حفاری جهتدار چندین مخزن را از یک پد سطحی پوشش میدهد و فضای اشغالی را تا ۹۰ درصد کاهش میدهد. در Permian Basin، یک پد ۲۴ چاه افقی حفر میکند و تولید را ۴ برابر افزایش میدهد.
این روش دسترسی به مخازن زیر مناطق مسکونی یا کشاورزی را ممکن میسازد بدون نیاز به جابهجایی. در میدان Bakken، چاههای افقی با fracking تولید شیل را اقتصادی کردهاند.
فناوری حفاری جهتدار در عملیات فراساحلی و دریایی
در عملیات فراساحلی، حفاری جهتدار از یک پلتفرم چندین چاه تا فاصله ۱۰ کیلومتر حفر میکند و هزینههای زیرساختی را کاهش میدهد. در دکل Troll نروژ، چاههای ERD تا ۱۱ کیلومتر طول دارند و تولید گاز را بهینه کردهاند.
این روش دسترسی به مخازن زیر بستر دریا را بدون سکوهای اضافی ممکن میسازد. در خلیج مکزیک، بیش از ۸۰ درصد چاهها جهتدار هستند و با RSS حفر میشوند.
سوالات متداول درباره فناوری حفاری جهتدار
فناوری حفاری جهتدار چیست و چه تفاوتی با حفاری عمودی دارد؟
فناوری حفاری جهتدار امکان میدهد مسیر چاه بهجای حرکت مستقیم به پایین، در زاویه و جهتهای مختلف هدایت شود. این روش برای دسترسی به مخازنی که خارج از مسیر عمودی هستند کاربرد دارد و بهرهوری مخزن را افزایش میدهد، در حالی که حفاری عمودی تنها چاه مستقیم ایجاد میکند.
چرا در پروژههای نفت و گاز از حفاری جهتدار استفاده میشود؟
در بسیاری از مخازن، لایههای تولیدکننده گسترده یا دارای هندسه پیچیده هستند و با حفاری عمودی نمیتوان به تمام آنها دسترسی داشت. حفاری جهتدار امکان تولید از چند ناحیه با یک چاه، کاهش هزینه و کاهش اثرات محیطی را فراهم میکند.
حفاری افقی چه نقشی در بهرهوری چاه دارد؟
بخش افقی چاه تماس بسیار بیشتری با لایه نفتخیز برقرار میکند و همین موضوع باعث افزایش جریان سیال به سمت چاه میشود. در نتیجه تولید افزایش مییابد و عملیات برداشت اقتصادیتر میشود.
ابزارهای هدایت چاه چگونه مسیر را تغییر میدهند؟
ابزارهایی مانند موتورهای درونچاهی، خمکنندههای قابل تنظیم و حسگرهای MWD/LWD دادههای لحظهای مسیر و فشار را ارسال میکنند. با تحلیل این دادهها، مهندسان زاویه چاه را اصلاح کرده و مسیر چاه را مطابق طراحی کنترل میکنند.
مهمترین چالشهای حفاری جهتدار چیست؟
چالشها شامل کنترل فشار، پایدار نگه داشتن دیواره چاه، جلوگیری از گیر کردن لولهها و مدیریت ابزارهای الکترونیکی در عمق زیاد است. همچنین دقت بالایی لازم است تا چاه با چاههای مجاور برخورد نکند و مسیر طراحیشده حفظ شود.
