در شبکههای انتقال و توزیع آب، هیچ مرحلهای به اندازه تست فشار لوله پلی اتیلن در تضمین عملکرد بلندمدت سیستم نقش ندارد. این آزمون، آخرین فرصت برای شناسایی ضعفهای اجرایی، خطاهای جوشکاری و نواقص اتصالات پیش از بهرهبرداری نهایی است.
در عمل، بسیاری از خرابیهای زودهنگام شبکههای آبرسانی نه به کیفیت ذاتی لوله، بلکه به اجرای نادرست مراحل تست فشار لوله پلی اتیلن یا بیتوجهی به استاندارد تست فشار لوله پلی اتیلن بازمیگردد. به همین دلیل، شناخت دقیق فرآیند تست، شرایط محیطی مؤثر، مدت زمان مناسب آزمون و تفسیر نتایج، برای تمامی عوامل اجرایی پروژه ضروری است.

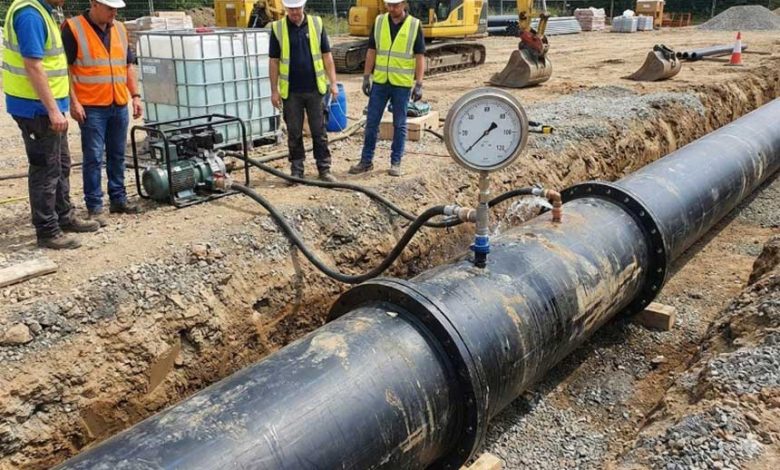

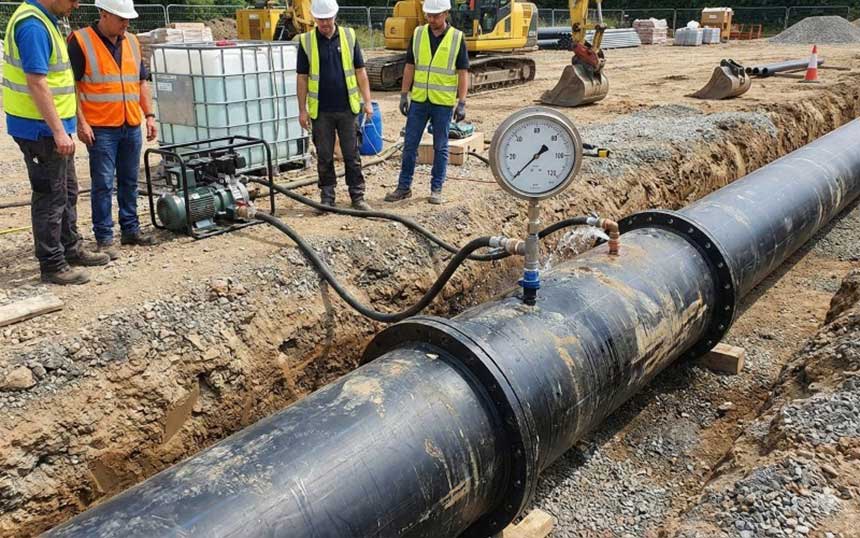

تعریف دقیق تست فشار لوله پلی اتیلن
تست فشار لوله پلی اتیلن یک آزمون کنترل کیفی است که طی آن، خط لوله تکمیلشده تحت فشاری بالاتر از فشار کاری طراحی قرار میگیرد تا موارد زیر ارزیابی شود:
- سلامت بدنه لوله
- کیفیت جوشهای لببهلب یا الکتروفیوژن
- آببندی صحیح اتصالات و شیرآلات
- پایداری سیستم در برابر تنشهای داخلی
در پروژههای لوله پلی اتیلن آبرسانی، این تست نقش حیاتی در جلوگیری از نشتیهای پنهان دارد؛ نشتیهایی که در صورت دفن لوله، ممکن است ماهها یا حتی سالها بدون تشخیص باقی بمانند.
استاندارد تست فشار لوله پلی اتیلن و الزامات فنی آن
رعایت استاندارد تست فشار لوله پلی اتیلن به این معناست که آزمون تحت شرایط کنترلشده، قابل تکرار و قابل استناد انجام شود. مهمترین استانداردهای مرجع عبارتاند از:
- ISO 4427
- EN 805
- DIN 8074 / 8075
- استاندارد ملی ایران INSO 14427
این استانداردها بهطور مشخص تعیین میکنند:
- فشار تست باید حداقل ۱.۵ برابر فشار اسمی (PN) باشد
- تست تنها با سیال غیرقابل تراکم (آب) انجام شود
- دمای آب و محیط ثبت و کنترل گردد
- افت فشار مجاز و روش اندازهگیری آن مشخص باشد
نادیده گرفتن هر یک از این الزامات میتواند نتیجه تست فشار لوله پلی اتیلن را از نظر فنی بیاعتبار کند، حتی اگر نشتی ظاهری مشاهده نشود.

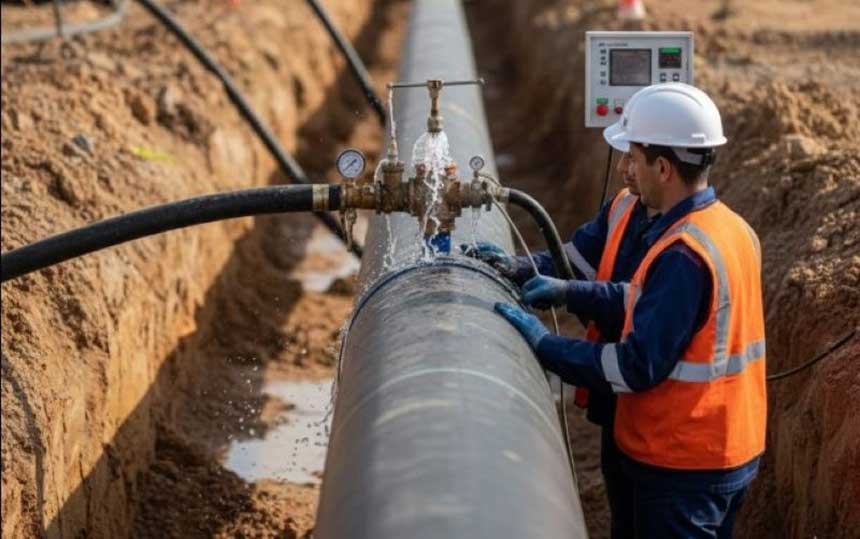

تست هیدرواستاتیک لوله پلی اتیلن؛ روش استاندارد و ایمن
تست هیدرواستاتیک لوله پلی اتیلن متداولترین روش اجرای تست فشار است. در این روش، آب بهعنوان سیال آزمون استفاده میشود، زیرا:
- آب قابلیت تراکمپذیری ندارد
- خطرات انفجار و شوک ناگهانی فشار را کاهش میدهد
- امکان مشاهده نشتیهای ریز را فراهم میکند
در تست هیدرواستاتیک، رفتار ویسکوالاستیک پلیاتیلن نیز مدنظر قرار میگیرد؛ یعنی افزایش حجم جزئی لوله تحت فشار که کاملاً طبیعی است و نباید با نشتی اشتباه گرفته شود.
مراحل تست فشار لوله پلی اتیلن
۱. آمادهسازی شبکه
در این مرحله باید اطمینان حاصل شود که:
- تمام اتصالات نهایی شدهاند
- زمان سردشدن جوشها کامل سپری شده است
- مهارهای موقت در نقاط تغییر جهت نصب شدهاند
۲. پر کردن تدریجی با آب
آب باید بهآرامی وارد سیستم شود تا:
- هوای محبوس بهطور کامل خارج گردد
- تنش ناگهانی به لوله وارد نشود
وجود هوا، یکی از دلایل اصلی خطای اندازهگیری در تست فشار لوله پلی اتیلن است.
۳. پیشفشار (Pre-Test)
در این مرحله، فشار به مقدار مشخصی رسانده شده و برای مدت معینی ثابت نگه داشته میشود تا:
- تغییر شکل اولیه لوله تثبیت شود
- رفتار الاستیک سیستم کنترل گردد
۴. اعمال فشار نهایی تست
پس از تثبیت اولیه، فشار تست اصلی اعمال میشود. این فشار باید دقیقاً مطابق استاندارد تست فشار لوله پلی اتیلن انتخاب گردد.
۵. پایش، ثبت و تحلیل نتایج
در طول تست:
- فشار بهصورت پیوسته یا دورهای ثبت میشود
- مسیر لوله از نظر نشتی بررسی میگردد
- افت فشار با مقادیر مجاز مقایسه میشود
مراحل اجرایی تست فشار لوله پلی اتیلن در یک نگاه
| شرح فنی و الزامات | مرحله اجرایی |
| بررسی کامل جوشها، مهار زانوها و نقاط تغییر مسیر، اطمینان از گذشت زمان مجاز پس از جوشکاری | آمادهسازی خط لوله |
| تزریق آرام آب به داخل خط و تخلیه کامل هوای محبوس از طریق شیرهای هواگیری | پر کردن تدریجی با آب |
| افزایش فشار اولیه برای تثبیت رفتار ویسکوالاستیک لوله پلیاتیلن | اعمال پیشفشار |
| رساندن فشار به مقدار تعیینشده طبق استاندارد تست فشار لوله پلی اتیلن | اعمال فشار تست نهایی |
| پایش افت فشار، بررسی نشتیها و ثبت دادهها جهت تأیید یا رد تست | کنترل و ثبت نتایج |
مدت تست فشار لوله پلی اتیلن و عوامل مؤثر بر آن
مدت تست فشار لوله پلی اتیلن ثابت نیست و به پارامترهای متعددی وابسته است:
- قطر و ضخامت لوله
- کلاس فشاری (PN)
- طول خط لوله
- استاندارد مرجع
در پروژههای رایج:
- مرحله تثبیت: ۳۰ تا ۹۰ دقیقه
- تست اصلی: حداقل ۲ ساعت و در برخی پروژهها تا ۲۴ ساعت
کوتاهتر از حد استاندارد بودن مدت تست فشار لوله پلی اتیلن، یکی از رایجترین دلایل مردودی تست در پروژههای نظارتمحور است.
عوامل مؤثر بر مدت تست فشار لوله پلی اتیلن
| تأثیر بر زمان تست | عامل مؤثر |
| قطرهای بزرگتر نیاز به زمان بیشتر برای تثبیت فشار دارند | قطر لوله |
| لولههای با کلاس فشاری بالاتر به زمان پایش طولانیتر نیاز دارند | کلاس فشاری |
| خطوط طولانیتر مستعد افت فشار تجمعی هستند | طول خط لوله |
| دما بر رفتار مکانیکی پلیاتیلن و نتایج تست اثر مستقیم دارد | دمای محیط و آب |
| هر استاندارد حداقل و حداکثر مدت تست فشار لوله پلی اتیلن را مشخص میکند | استاندارد مرجع |
خطاهای رایج و دلایل شکست تست فشار
تجربه پروژهها نشان میدهد که بیشترین شکستها ناشی از موارد زیر است:
- تخلیه نشدن کامل هوا
- اعمال فشار سریع و غیرکنترلشده
- تست زودهنگام پس از جوشکاری
با رعایت اصول نصب و نگهداری لوله پلیاتیلن در مراحل اجرایی پروژه میتوانید تا حد زیادی از بروز این خطاها جلوگیری کنید.
نقش کیفیت تولید لوله در موفقیت تست
حتی دقیقترین اجرای تست فشار لوله پلی اتیلن، بدون استفاده از لوله استاندارد نتیجه مطلوبی نخواهد داشت. استفاده از لولههای تولیدشده با مواد اولیه کنترلشده و فرآیند تولید استاندارد، مانند محصولات ونوس پلیمر، احتمال قبولی تست، پایداری فشار و طول عمر شبکه را بهطور قابل توجهی افزایش میدهد.
جمعبندی نهایی
تست فشار لوله پلی اتیلن نه یک مرحله تشریفاتی، بلکه یک فرآیند مهندسی حیاتی است که کیفیت نهایی شبکه آبرسانی را تعیین میکند. رعایت کامل مراحل تست فشار لوله پلی اتیلن، اجرای اصولی تست هیدرواستاتیک لوله پلی اتیلن، توجه به مدت تست فشار لوله پلی اتیلن و پایبندی به استاندارد تست فشار لوله پلی اتیلن، از بروز خسارتهای پنهان و هزینههای سنگین آینده جلوگیری میکند. نتیجه یک تست صحیح، شبکهای ایمن، پایدار و قابل اعتماد در بلندمدت خواهد بود.
سوالات متداول
۱. حداقل فشار مورد نیاز برای تست فشار لوله پلی اتیلن چقدر است؟
معمولا فشار تست برابر با ۱.۵ برابر فشار اسمی لوله در نظر گرفته میشود، مگر آنکه استاندارد پروژه مقدار دیگری را مشخص کرده باشد.
۲. آیا افت فشار جزئی در تست هیدرواستاتیک لوله پلی اتیلن طبیعی است؟
بله، به دلیل رفتار ویسکوالاستیک پلیاتیلن، افت فشار جزئی طبیعی است؛ اما افت بیش از حد مجاز نشاندهنده نشتی یا نقص اجرایی است.
۳. بهترین زمان انجام تست فشار لوله پلی اتیلن چه موقع است؟
پس از تکمیل کامل نصب، سرد شدن کامل جوشها و قبل از دفن نهایی لوله، بهترین زمان برای انجام تست فشار است.
