آشنایی کامل با انواع مبدل های حرارتی در پتروشیمی
مبدل های حرارتی از تجهیزات مهم صنایع پتروشیمی هستند که برای انتقال گرما بین سیالات مختلف بدون تماس مستقیم استفاده می شوند. این تجهیزات در فرایندهایی مانند گرم کردن، سرد کردن، تبخیر و چگالش نقش دارند و انواع مختلفی مانند مبدل پوسته و لوله، صفحه ای و مارپیچی دارند. شناخت کاربرد این تجهیزات به درک بهتر فرایندهای صنعتی و بررسی فرق پالایشگاه و پتروشیمی کمک می کند.

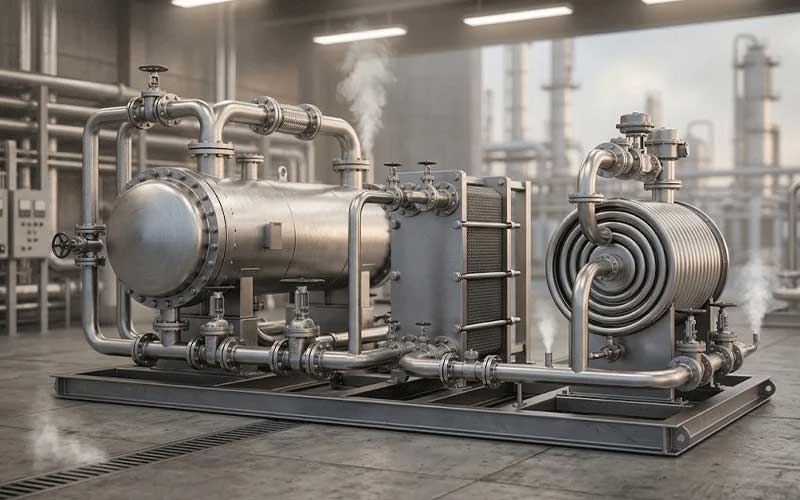

دسته بندی انواع مبدل های حرارتی در پتروشیمی
مبدل های حرارتی در پتروشیمی بر اساس ساختار و نحوه انتقال حرارت به دسته های مختلفی تقسیم می شوند. این تجهیزات در فرایندهایی مانند تولید، کنترل دما و خطوط بلندینگ روغن کاربرد دارند. مهم ترین انواع مبدل های حرارتی در پتروشیمی عبارتند از:
- مبدل حرارتی پوسته و لوله (Shell and Tube)
- مبدل حرارتی دو لوله ای یا جفت لوله ای (Double Pipe Heat Exchanger)
- مبدل حرارتی صفحه ای (Plate Heat Exchanger)
- مبدل حرارتی مارپیچی (Spiral Heal Exchanger)
- مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger)

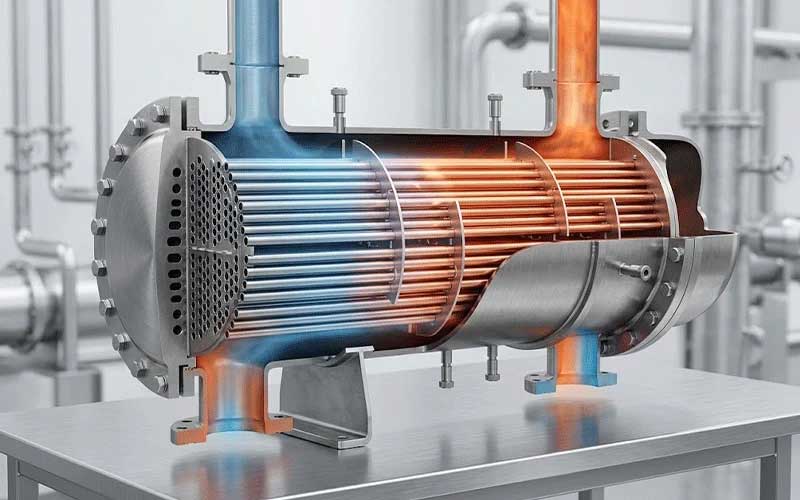

مبدل حرارتی پوسته و لوله (Shell and Tube)
مبدل های پوسته و لوله از پرکاربردترین انواع مبدل های حرارتی در پتروشیمی هستند که به دلیل استحکام بالا و تحمل شرایط عملیاتی مختلف، استفاده گسترده ای دارند. این مبدل ها با جریان دو سیال در بخش لوله و پوسته، انتقال حرارت را از طریق دیواره فلزی انجام می دهند.
این نوع مبدل در فرایندهای مختلف پتروشیمی، واحدهای تقطیر، سیستم های خنک کننده و تجهیزات جانبی مانند ساخت فیلتر الکترو استاتیک کاربرد دارد. مهم ترین کاربردهای مبدل های پوسته و لوله عبارتند از:
- خنک کردن گاز TLF خروجی کوره
- کندانسور برج تقطیر
- مبدل خوراک پساب برای پیش گرمایش
مبدل حرارتی دو لوله ای یا جفت لوله ای (Double Pipe Heat Exchanger)
مبدل های دو لوله ای از ساده ترین انواع مبدل های حرارتی در پتروشیمی هستند که از دو لوله هم مرکز تشکیل شده اند. در این ساختار، دو سیال جداگانه در داخل لوله و فضای بین دو لوله جریان پیدا می کنند و با جریان ناهمسو، انتقال حرارت به شکل موثرتری انجام می شود.
این مبدل ها به دلیل تحمل فشار و دمای بالا، در فرایندهای مختلف پتروشیمی مانند سیستم های خنک کننده و تنظیم دمای سیالات کاربرد دارند. مهم ترین کاربردهای مبدل دو لوله ای عبارتند از:
- خنک کننده در واحدهای تولید الفین یا پلیمر
- تنظیم دمای گاز طبیعی یا گاز سوخت ورودی به بویلرها
- طراحی کندانسور میعان بخار حلال ها یا مونومر ها
- خنک سازی روغن و سیالات هیدرولیک
مبدل حرارتی صفحه ای (Plate Heat Exchanger)
مبدل های صفحه ای از صفحات فلزی نازک و موج دار تشکیل شده اند که سیالات گرم و سرد را در مسیرهای جداگانه هدایت می کنند. طراحی خاص این صفحات باعث افزایش سطح تماس و انتقال حرارت بهتر می شود و به همین دلیل در بسیاری از فرایندهای پتروشیمی کاربرد دارند.
این مبدل ها به دلیل راندمان بالا و ابعاد کوچک، گزینه مناسبی برای بازیابی حرارتی هستند؛ اما برای سیالات حاوی ذرات جامد یا آلودگی بالا کاربرد محدودی دارند. مهم ترین کاربردهای مبدل حرارتی صفحه ای عبارتند از:
- طراحی مدارهای آب خنک کن
- طراحی اواپراتور در سیستم های تبرید
- واحدهای بازیابی گوگرد برای پیش گرمایش سریع حلال ها
- فرآیند خنک سازی اسیدها
مبدل حرارتی مارپیچی (Spiral Heal Exchanger)
مبدل های مارپیچی با طراحی فشرده و ابعاد کوچک، گزینه مناسبی برای فضاهای محدود در صنایع پتروشیمی هستند. این مبدل ها از دو ورق فلزی پیچیده شده به دور یک هسته مرکزی تشکیل شده اند که دو مسیر جداگانه برای عبور سیالات ایجاد می کنند.
طراحی خاص کانال های مارپیچی باعث کاهش رسوب و امکان انتقال حرارت بهتر در سیالات کثیف یا حاوی ذرات جامد می شود. به همین دلیل این نوع مبدل در فرایندهای مختلف پتروشیمی کاربرد دارد، از جمله:
- فرآیند خنک سازی دوغاب پلی اتیلن یا پلی پروپیلن
- طراحی واحدهای تصفیه پساب های کاستیکی و اسیدی
- ساخت کندانسور های خلا در بالای برج های تقطیر
مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger)
ایر کولر یا مبدل حرارتی هوا خنک، تجهیزی است که با استفاده از جریان هوای محیط، دمای سیالات داغ فرایندی را کاهش می دهد. این مبدل ها از لوله های پره دار و فن های بزرگ تشکیل شده اند که هوا را از روی سطح لوله ها عبور می دهند.
مبدل های هوا خنک در مجتمع های پتروشیمی مناطق خشک یا کم آب، جایگزین مناسبی برای سیستم های خنک کننده آبی هستند و در بخش های مختلفی کاربرد دارند، از جمله:
- طراحی خنک کن بالای برج های تقطیر
- خنک کردن دمای محصولاتی مانند بنزین، گازوئیل و…
- طراحی مدار گردش روغن در کمپرسورها و توربین ها
- چگالش مبرد در فرآیند تبرید پروپان یا آمونیاک
مزایای استفاده از مبدل های حرارتی در پتروشیمی
استفاده از انواع مبدل های حرارتی در پتروشیمی نقش مهمی در کاهش مصرف انرژی، افزایش بهره وری و پایداری فرایندهای تولید دارد. این تجهیزات با بازیابی گرمای هدر رفته و کنترل دقیق دما، به بهینه سازی عملکرد واحدهای صنعتی کمک می کنند. مهم ترین مزایای مبدل های حرارتی در پتروشیمی عبارتند از:
- بازیابی حرارتی و صرفه جویی کلان انرژی در فرآیندها
- قابلیت کنترل دقیق و ایمن دما در فرایندهای حساس شیمیایی
- فراهم کردن شرایط تغییر فاز مانند میعان یا جوشاندن در فرآیند
- توانایی تحمل هم زمان دماهای فوق العاده بالا یا فشارهای بحرانی
- تأثیرگذار برای جلوگیری از اتلاف انرژی و محصولات
جمع بندی
انتخاب مناسب مبدل حرارتی در پتروشیمی به شرایط فرایند، نوع سیال، دما و فشار کاری بستگی دارد و می تواند تاثیر مستقیمی بر بهره وری و کاهش هزینه ها داشته باشد. مبدل های پوسته و لوله برای شرایط سخت عملیاتی، مبدل های صفحه ای برای انتقال حرارت با راندمان بالا و مبدل های مارپیچی برای سیالات دارای ذرات و رسوب، گزینه های کاربردی هستند. برای انتخاب بهترین مبدل حرارتی متناسب با نیازهای صنعتی، دریافت مشاوره تخصصی از کارشناسان فنی گروه نیرو نماد می تواند راهگشا باشد.
