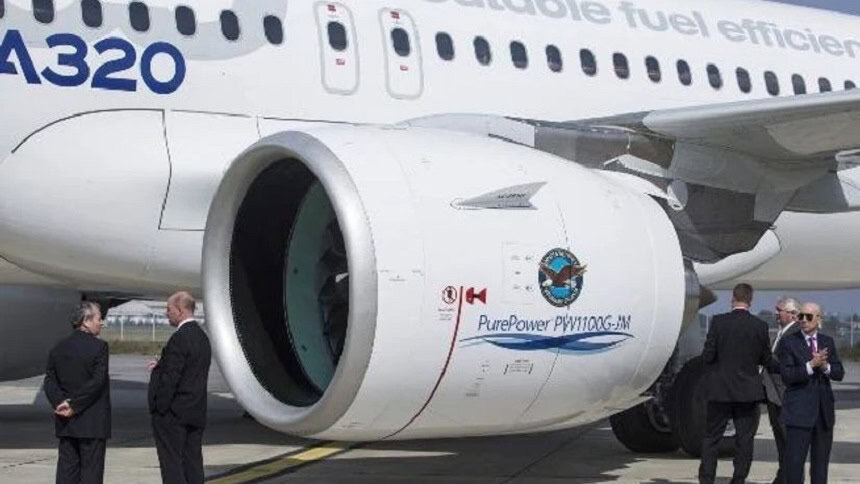

موتور توربوفن PW1000G که با نام تجاری PurePower Geared Turbofan یا به اختصار GTF شناخته میشود، یکی از پیشرفتهترین موتورهای جت تجاری جهان است که توسط شرکت آمریکایی پرتاندویتنی ساخته شده است. این موتور برای اولین بار فناوری «جعبهدنده کاهش دور فن» (Geared Fan) را در مقیاس تجاری به کار گرفت و توانست مصرف سوخت را تا ۲۰ درصد، آلایندگی را تا ۵۰ درصد و نویز را تا ۷۵ درصد نسبت به موتورهای نسل قبلی کاهش دهد. از سال ۲۰۱۶ تاکنون بیش از ۲۰۰۰ فروند از این موتور روی هواپیماهای پرفروش ایرباس A320neo، A220، امبرائر E-Jet E2، میتسوبیشی SpaceJet و ایرکوت MC-21 نصب شده و تا امروز بیش از ۸۰ میلیون ساعت پرواز ایمن ثبت کرده است.
تولد پروژه و تصمیم تاریخی استفاده از جعبهدنده
ایده موتور دندهدار از دهه ۱۹۹۰ در پرتاندویتنی وجود داشت، اما فناوری مواد و جعبهدنده در آن زمان اجازه ساخت تجاری نمیداد. در سال ۲۰۰۷ پرتاندویتنی پروژه Advanced Technology Fan Integrator) ATFI) را آغاز کرد و یک سال بعد رسماً برنامه PW1000G را با سرمایهگذاری اولیه ۱.۵ میلیارد دلار اعلام کرد. تصمیم کلیدی این بود که برخلاف تمام موتورهای توربوفن موجود، فن بزرگ (با قطر ۸۱ اینچ در مدل A320neo) با سرعت بسیار کمتر از شفت کمفشار بچرخد. برای این کار یک جعبهدنده سیارهای با نسبت کاهش ۳:۱ طراحی شد که فن را با یکسوم سرعت توربین کمفشار میچرخاند. این ایده ساده به نظر میرسد اما بیش از ۳۰ سال تحقیق پشت آن بود.
اولین آزمایش زمینی کامل موتور در نوامبر ۲۰۰۹ انجام شد و اولین پرواز آزمایشی روی هواپیمای آزمایش بوئینگ ۷۴۷ در اکتبر ۲۰۱۰ ثبت گردید. در سال ۲۰۱۳ موتور گواهینامههای FAA و EASA را دریافت کرد و در ژانویه ۲۰۱۶ اولین پرواز تجاری با A320neo شرکت لوفتهانزا انجام شد.
معرفی موتور توربوفن PW1000G
موتور PW1000G که با نام تجاری PurePower GTF نیز شناخته میشود، یک خانواده موتور توربوفن دندهدار (Geared Turbofan) با بایپس بالا است که توسط شرکت آمریکایی Pratt & Whitney ساخته شده است. موتور توربوفن پرت اند ویتنی PW1000G نخستین بار در دهه ۱۹۹۰ میلادی به عنوان یک مفهوم نوین مطرح شد و پس از سالها توسعه، در سال ۲۰۱۶ وارد خدمت تجاری شد. ویژگی اصلی آن، استفاده از یک جعبهدنده کاهشدهنده (reduction gearbox) با نسبت ۳:۱ است که فن بزرگ جلو را از بخش کمفشار جدا میکند و اجازه میدهد هر بخش با سرعت بهینه خود بچرخد. فن با سرعت پایینتر (حدود ۴۰۰۰ تا ۵۰۰۰ دور در دقیقه) و بخش کمفشار با سرعت بالاتر (۱۲ تا ۱۵ هزار دور در دقیقه) کار میکند، در حالی که بخش پرفشار بیش از ۲۰ هزار دور در دقیقه میچرخد.
طراحی باعث بایپس ریشیو بالا (تا ۱۲:۱) میشود و مصرف سوخت را تا ۱۶ درصد نسبت به موتورهای نسل قبلی کاهش میدهد، ضمن اینکه نویز را تا ۷۵ درصد کم میکند. موتورهای این خانواده برای هواپیماهای باریکپیکر مانند Airbus A320neo، A220، Embraer E-Jet E2 و Irkut MC-21 طراحی شدهاند و رانش آنها بین ۱۵ تا ۳۵ هزار پوند است. بیش از ۱۰ هزار سفارش برای این موتور ثبت شده و هزاران فروند در خدمت هستند.

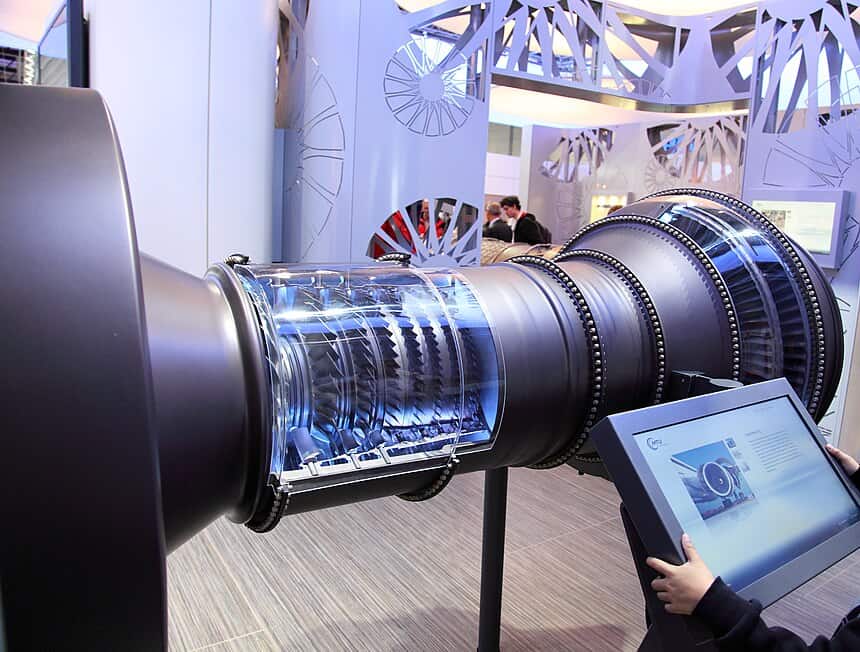

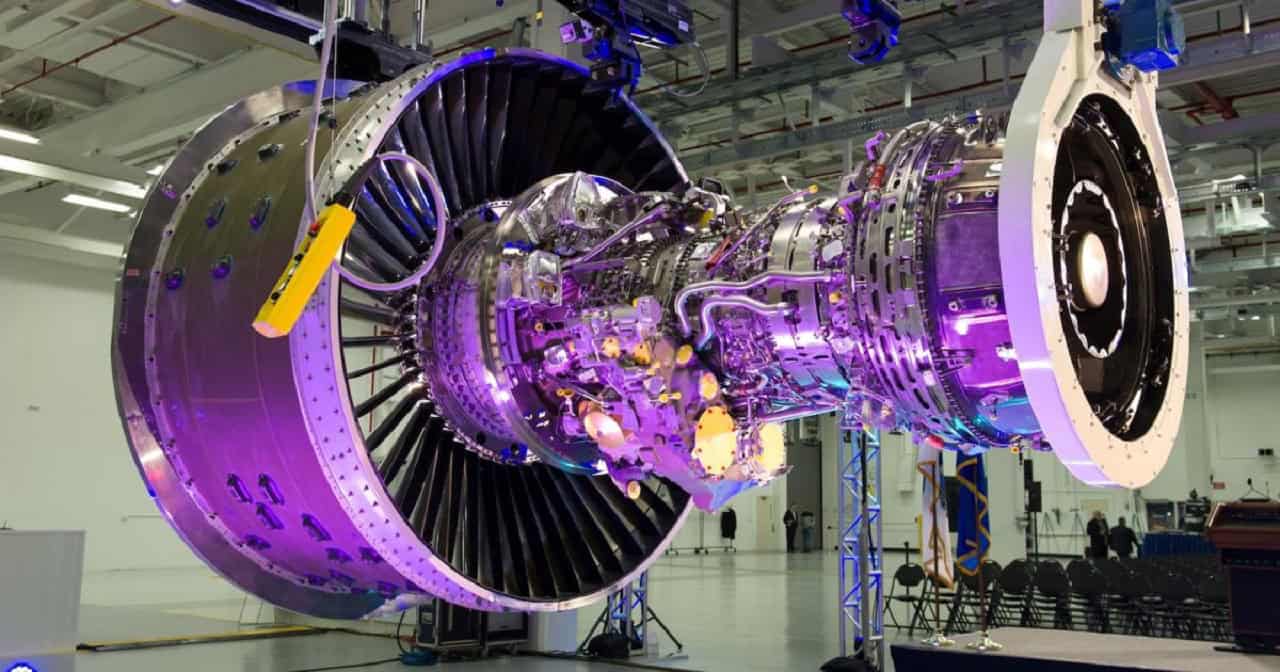

بررسی ساختار کلی موتور PW1000G
ساختار PW1000G بر پایه معماری دو اسپول (two-spool) با جعبهدنده است. در جلو، فن بزرگ با قطر حدود ۱۸۰ تا ۲۰۶ سانتیمتر قرار دارد که توسط جعبهدنده سیارهای (planetary gearbox) با قدرت ۳۰ هزار اسببخار به شفت کمفشار متصل است. این جعبهدنده تنها ۱۸ اینچ قطر دارد و وزن کمی اضافه میکند اما کارایی را به شدت افزایش میدهد. پس از فن، کمپرسور کمفشار (۳ مرحلهای) و سپس کمپرسور پرفشار (۸ مرحلهای با نسبت فشردگی بالا) قرار دارد. محفظه احتراق از نوع Talon X با فناوری کمنوکس است که انتشار اکسیدهای نیتروژن را تا ۷۰ درصد کاهش میدهد.
توربین پرفشار دو مرحلهای و توربین کمفشار تنها ۳ مرحلهای (به جای ۵ یا ۶ مرحله در موتورهای سنتی) است که تعداد قطعات را تا ۴۵ درصد کم میکند و وزن و هزینه نگهداری را پایین میآورد. مواد پیشرفته مانند آلیاژهای نیکل تککریستال، پوششهای حرارتی پیشرفته (TBC) و فناوریهای خنککاری از موتورهای نظامی F135 اقتباس شدهاند. وزن کلی موتور حدود ۲۸۵۰ کیلوگرم است و طول آن کوتاهتر از موتورهای همکلاس است.
طراحی فن و تیغههای سبک وزن

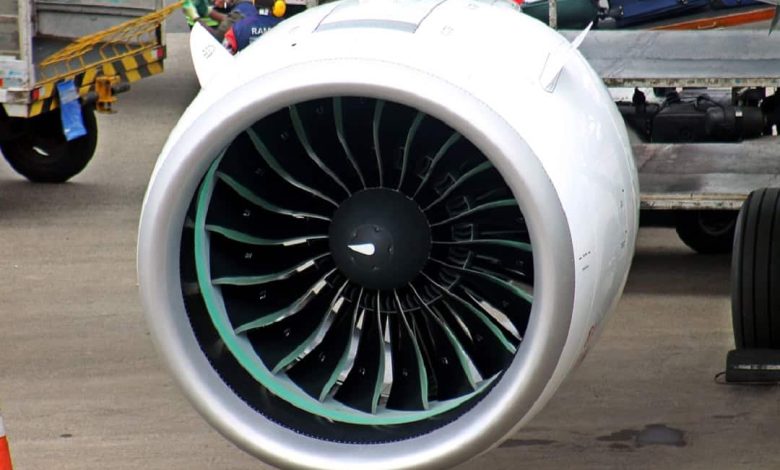

فن PW1000G یکی از نوآورانهترین بخشهای آن است. تعداد تیغهها تنها ۱۸ تا ۲۰ عدد (در مقایسه با ۳۶ تیغه در CFM56) است که به دلیل سرعت پایینتر فن (به لطف جعبهدنده) ممکن شده و نویز را به شدت کاهش میدهد. تیغهها از ساختار هیبریدی فلزی-آلومینیومی پیشرفته ساخته شدهاند که سبکتر از تیغههای کامپوزیتی است و اجازه طراحی لبه حمله نازکتر با چهار انحنا پیچیده را میدهد که کارایی آیرودینامیکی را افزایش میدهد. این تیغهها توسط شرکت Alcoa با فناوری فورجینگ آلومینیومی پیشرفته تولید میشوند و مقاومت بالایی در برابر ضربه پرندگان دارند.
محفظه فن از فیبر کربن سبک ساخته شده که وزن را کم میکند. سرعت نوک تیغه پایینتر از سرعت صوت است که نویز را تا ۲۰ دسیبل کاهش میدهد. این طراحی نه تنها وزن را پایین میآورد بلکه اجازه بایپس بالاتر و مصرف سوخت کمتر را میدهد. در نسخههای جدیدتر مانند GTF Advantage، فن بزرگتر و کارآمدتر شده است.
نحوه خنککاری توربینهای دما بالا
توربین پرفشار PW1000G در دماهای بسیار بالا (بیش از ۱۵۰۰ درجه سلسیوس) کار میکند اما فناوریهای خنککاری پیشرفته اجازه میدهد دمای فلز تیغهها پایین بماند. از پوششهای حرارتی پیشرفته (Thermal Barrier Coatings) بر پایه سرامیک و آلیاژهای نیکل تککریستال استفاده میشود که از موتورهای نظامی اقتباس شدهاند. خنککاری با جریان هوای کمتر اما کارآمدتر انجام میشود؛ حفرههای خنککننده با شکلهای نوین (shaped holes) و طراحی CFD بهینهشده، فیلم خنککننده مؤثرتری ایجاد میکنند.
این فناوریها هوای خنککننده را تا حد ممکن کم میکنند تا کارایی چرخه حفظ شود. توربین کمفشار نیز با سرعت بالا کار میکند و از مواد مقاوم و طراحی shrouds بهینه برای تحمل تنشهای بالاتر بهره میبرد. در مجموع، این سیستمها اجازه افزایش دمای گاز ورودی توربین را بدون کاهش عمر قطعات میدهند و کارایی حرارتی را تا ۱ درصد در سال بهبود میبخشند.
مشکلات فنی شناختهشده و اصلاحات انجامشده
موتور توربوفن PW1000G برعکس موتور جت GE9X در سالهای اولیه با مشکلات متعددی روبرو بود: سایش زودرس seals کربنی، linerهای محفظه احتراق، bearing شماره ۳، و rotor bow در استارتآپ که زمان استارت را به ۷ دقیقه رساند. همچنین مشکلات knife-edge seal و نشت روغن وجود داشت. بزرگترین مسئله در سالهای ۲۰۲۳-۲۰۲۵، آلودگی پودر فلز (powder metal contamination) در دیسکهای توربین پرفشار و کمپرسور بود که منجر به فراخوان بیش از ۳۰۰۰ موتور و زمینگیر شدن متوسط ۳۵۰ هواپیما تا ۲۰۲۶ شد. این مسئله هزینهای ۶-۷ میلیارد دلاری برای RTX داشت و بسیاری هواپیماهای A320neo، A220 و E2 را زمینگیر کرد.
اصلاحات شامل ارتقای Block D در ۲۰۲۰ برای دو برابر کردن فاصله تعمیرات، بهبود پوششها و seals در ۲۰۲۴-۲۰۲۵، و نسخه GTF Advantage با دوام بالاتر است. اکنون Pratt ظرفیت تعمیرگاهها را افزایش داد و جبران مالی به شرکتهای هواپیمایی پرداخت کرد. مشکلات اولیه تا حد زیادی حل شده اما مسئله پودر فلز همچنان تأثیرگذار است.
مشخصات فنی خانواده PW1000G
خانواده PW1000G شامل مدلهای مختلف با رانش ۱۵ تا ۳۵ هزار پوند است:
- PW1100G-JM برای ایرباس A320neo (۲۴–۳۵ k lbf)
- PW1500G برای ایرباس A220 (۱۹–۲۳ k lbf)
- PW1900G برای امبرائر E2 (۱۹–۲۳ k lbf)
- PW1200G برای میتسوبیشی SpaceJet (به دلیل لغو پروژه متوقف شد)
- PW1400G برای ایرکوت MC-21 (در حال تست)
قطر فن ۸۱ اینچ (۲۰۶ سانتیمتر)، بایپس ریشیو ۱۲:۱ (در مدل A320neo)، نسبت فشار کلی ۵۰:۱ و دمای ورودی توربین بیش از ۱۴۰۰ درجه سانتیگراد است. جعبهدنده قادر است ۳۰ هزار اسببخار قدرت را منتقل کند و تا سال ۲۰۲۵ بیش از ۱۰۰ میلیون ساعت بدون هیچ گونه خرابی فاجعهبار کار کرده است.
فناوریهای کلیدی که موتور توربوفن PW1000G را متفاوت کرد
- جعبهدنده سیارهای (Planetary Geared Fan Drive) ساختهشده از آلیاژهای ویژه که تا ۳۶۰۰۰ دور در دقیقه تحمل میکند.
- پرههای فن از کامپوزیت سبک و فوقالعاده مقاوم TALC) Talc-filled Advanced Lightweight Composite).
- کمپرسور فشار بالا با نسبت ۱۷:۱ در تنها ۸ مرحله.
- محفظه احتراق TALON X با آلایندگی NOx تا ۵۰ درصد کمتر از استاندارد CAEP/6.
- توربین فشار بالا تکمرحلهای با پرههای تککریستال و پوشش سرامیکی CMC.
این فناوریها باعث شد موتور در آزمایشهای FAA بیش از ۵۰۰۰ سیکل شبیهسازی پرواز را بدون مشکل طی کند.
مشکلات اولیه و بحران پودر فلزی معیوب سالهای ۲۰۱۹–۲۰۲۳
در سال ۲۰۱۹ هند اولین کشور بود که به دلیل مشکلات استارت در ارتفاع بالا (High Altitude Hot Start) ناوگان A320neo خود را برای چند روز زمینگیر کرد. بزرگترین بحران اما در اوت ۲۰۲۳ رخ داد وقتی پرتاندویتنی اعلام کرد بخشی از دیسکهای توربین فشار بالای ساختهشده بین سالهای ۲۰۱۵ تا ۲۰۲۱ با پودر فلزی معیوب (contaminated powder metal) تولید شدهاند و نیاز به بازرسی فوری دارند. این مسئله باعث زمینگیری همزمان بیش از ۱۰۰۰ هواپیمای A320neo و A220 در جهان شد و تا امروز حدود ۶۰۰–۷۰۰ موتور هنوز در صف تعمیر یا تعویض هستند.
مقایسه موتور PW1000G با موتور LEAP شرکت CFM
موتور LEAP از CFM (مشترک GE و Safran) یک توربوفن مستقیم (direct-drive) با بایپس ۱۱:۱ است، در حالی که PW1000G دندهدار با بایپس ۱۲:۱ و بالاتر است. PW1000G در مصرف سوخت حدود ۱-۲ درصد بهتر عمل میکند (۱۶ درصد بهبود نسبت به نسل قبلی در مقابل ۱۵ درصد برای LEAP) و نویز کمتری دارد. LEAP از مواد پیشرفته مانند CMC در توربین استفاده میکند و دوام اولیه بهتری نشان داد، در حالی که PW1000G با مشکلات دوام (مانند پودر فلز) روبرو شد که منجر به زمینگیر شدن گسترده شد.
LEAP قابلیت اطمینان بالاتری دارد و کمتر هواپیما را زمینگیر کرده، اما PW1000G پتانسیل بهبود بیشتر در آینده دارد (مانند GTF Advantage با ۱ درصد سوخت کمتر اضافی). وزن LEAP کمی بیشتر است و هزینه نگهداری آن مشابه CFM56، در حالی که PW1000G قول ۲۰ درصد کاهش هزینه را میدهد اما مشکلات اولیه آن را افزایش داد. تا ۲۰۲۵، LEAP سهم بازار بیشتری در A320neo دارد اما PW1000G در هواپیماهای اختصاصی مانند A220 برتر است. در کل، موتور توربوفن PW1000G نوآورانهتر اما پرریسکتر، و LEAP محافظهکارانهتر و قابل اطمینانتر است.
وضعیت کنونی ناوگان
تا نوامبر ۲۰۲۵ بیش از ۲۰۰۰ فروند موتور PW1100G/1500G/1900G تحویل شده و بیش از ۸۰ میلیون ساعت پرواز و ۴۵ میلیون سیکل ثبت کردهاند. نرخ زمینگیری به دلیل مشکل پودر فلزی از اوج ۲۰۲۳ (بیش از ۲۰ درصد ناوگان) به کمتر از ۳ درصد رسیده است. پرتاندویتنی اعلام کرده تا پایان ۲۰۲۶ تمام موتورهای مشکلدار تعمیر یا تعویض خواهند شد و از سال ۲۰۲۲ تمام قطعات جدید با پودر اصلاحشده تولید میشوند.
در سال ۲۰۲۱ پرتاندویتنی نسخه بهبودیافته GTF Advantage را معرفی کرد که از سال ۲۰۲۴ روی A320neo عرضه میشود و ۱ درصد مصرف سوخت کمتر و ۱۰ درجه تحمل دمای بالاتر دارد. نسخههای بزرگتر PW1200G برای نسل بعدی هواپیماهای تکراهرو و حتی موتورهای هیبریدی-الکتریکی در دست مطالعه است. شرکت همچنین برنامهای برای ارتقای تمام موتورهای قدیمی به استاندارد Advantage تا سال ۲۰۳۰ دارد.
