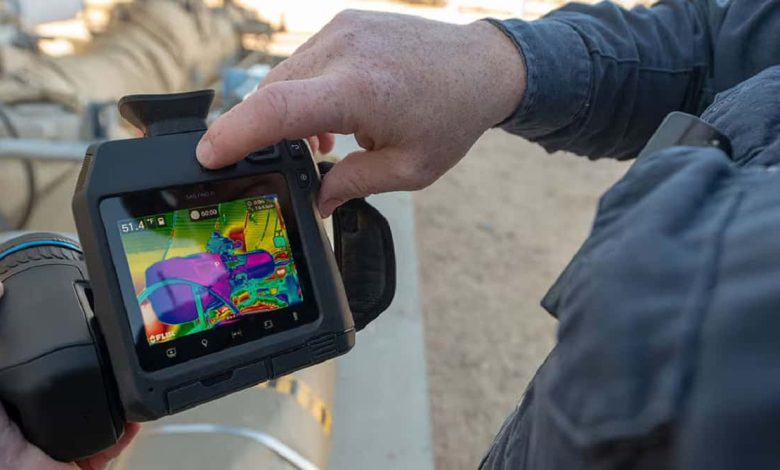

فناوری تشخیص نشت گاز FLIR Gas FindIR

فناوری FLIR Gas FindIR یکی از پیشرفته‌ترین ابزارهای تصویربرداری مادون قرمز برای تشخیص نشت گازهای صنعتی است. فناوری FLIR Gas FindIR توسط شرکت Teledyne FLIR توسعه یافته و به عنوان بخشی از سری دوربین‌های Optical Gas Imaging (OGI) شناخته می‌شود. این دوربین‌ها، به ویژه مدل‌های GF77 Gas Find IR و GF320، برای شناسایی گازهای نامرئی مانند متان، هیدروکربن‌ها و ترکیبات آلی فرار (VOCs) طراحی شده‌اند و در صنایع نفت، گاز، پتروشیمی و تولید برق کاربرد گسترده‌ای دارند. Gas FindIR با استفاده از فناوری uncooled یا خنک‌شونده، امکان اسکن سریع تجهیزات صنعتی را بدون نیاز به تماس مستقیم فراهم می‌کند و به عنوان ابزاری کلیدی برای جلوگیری از حوادث ایمنی و کاهش انتشار گازهای گلخانه‌ای عمل می‌کند.

به گزارش ابرار صنعتی، این فناوری از سال ۲۰۱۹ با معرفی مدل GF77 به عنوان اولین دوربین uncooled برای تشخیص متان، تحول بزرگی در نظارت صنعتی ایجاد کرد. GF77 با لنزهای قابل تعویض، قادر به تشخیص گازهایی مانند SF6، اتیلن و آمونیاک است و همزمان اندازه‌گیری دما را برای بازرسی‌های حرارتی انجام می‌دهد. در محیط‌های صنعتی، این دوربین‌ها هزاران اتصال را در هر شیفت اسکن می‌کنند و با دقت بالا، نشت‌های کوچک را از فاصله ایمن شناسایی می‌نمایند. این امر نه تنها ایمنی کارگران را افزایش می‌دهد، بلکه به رعایت مقررات زیست‌محیطی مانند استانداردهای EPA کمک شایانی می‌کند.

نحوه کارکرد تصویربرداری مادون قرمز

تصویربرداری مادون قرمز در FLIR Gas FindIR بر پایه جذب تابش مادون قرمز توسط مولکول‌های گاز استوار است، جایی که دوربین با فیلترهای طیفی خاص، طول موج‌های جذب گاز را ایزوله می‌کند. در مدل‌های cooled مانند GF320، دتکتور InSb به دمای کریوژنیک خنک می‌شود تا نویز را کاهش دهد و حساسیت را افزایش دهد، در حالی که مدل uncooled GF77 از دتکتورهای VOx استفاده می‌کند که بدون خنک‌کننده کار می‌کنند و هزینه را پایین می‌آورند. تابش مادون قرمز از پس‌زمینه از طریق گاز عبور می‌کند و گاز آن را جذب می‌نماید، که این امر به صورت ابر دودی در تصویر ظاهر می‌شود.

عملکرد این سیستم به تفاوت دمایی (ΔT) بین گاز و پس‌زمینه وابسته است؛ برای مثال، در GF77، حالت High Sensitivity Mode (HSM) حرکت plume را برجسته می‌کند تا تشخیص در شرایط کم‌کنتراست آسان‌تر شود. دوربین‌ها با رزولوشن ۳۲۰x۲۴۰ یا بالاتر، تصاویر را در زمان واقعی پردازش می‌کنند و با ویژگی‌هایی مانند ۱-Touch Level/Span، کنتراست را به طور خودکار تنظیم می‌نمایند، که این روش دقت را در محیط‌های صنعتی پیچیده تضمین می‌کند.

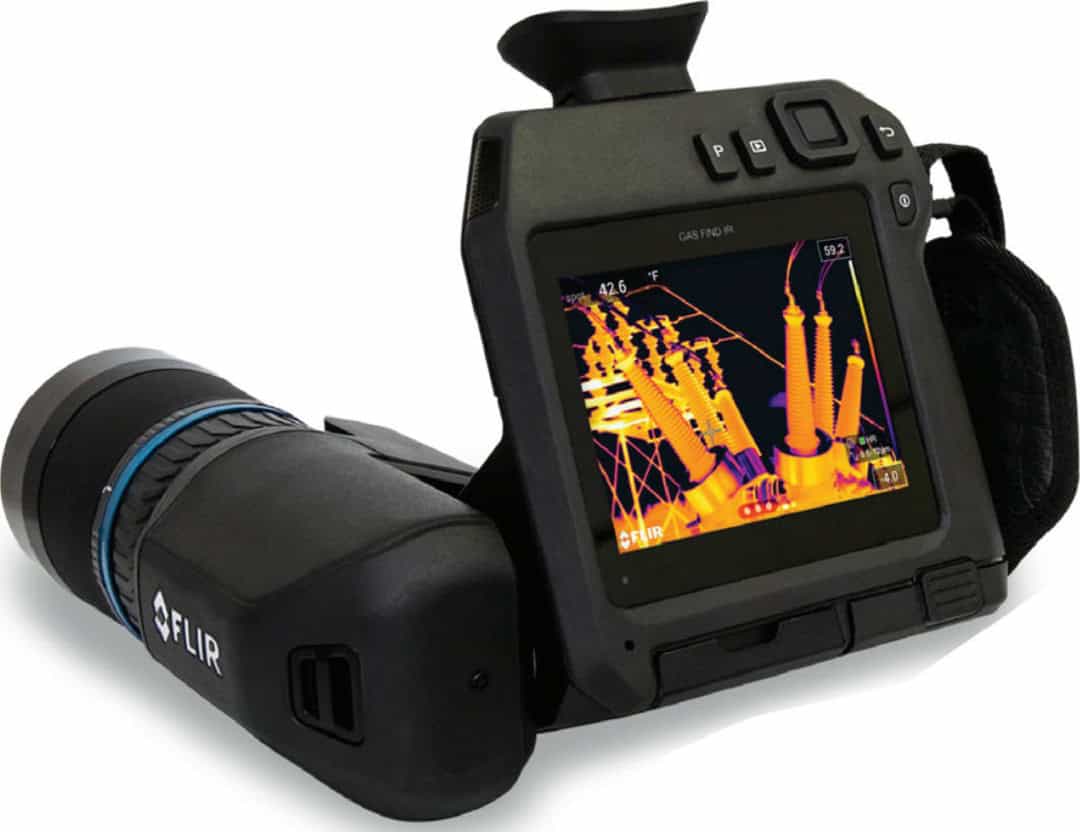

گازهای قابل تشخیص با دوربین OGI

دوربین‌های OGI FLIR Gas FindIR قادر به تشخیص صدها گاز صنعتی هستند که در طیف مادون قرمز جذب دارند، از جمله هیدروکربن‌هایی مانند متان (CH4)، پروپان و بوتان در محدوده ۳.۳ میکرومتر. مدل GF77 با لنز low-range (۷-۸.۵ μm) گازهایی مانند SF6، آمونیاک و اتیلن را شناسایی می‌کند، در حالی که لنز high-range (۹.۵-۱۲ μm) برای CO2 و R-134a مناسب است. این قابلیت چندگانه، بدون نیاز به تعویض دوربین، انعطاف‌پذیری بالایی فراهم می‌آورد.

در کاربردهای صنعتی، این دوربین‌ها گازهای سمی مانند بنزن و H2S را با حساسیت NECL کمتر از ۱۰ ppm-m تشخیص می‌دهند، که برای رعایت استانداردهای EPA OOOOa ضروری است. برای مثال، GF320 بیش از ۴۰۰ ترکیب آلی فرار را پوشش می‌دهد و با فیلترهای سفارشی، دقت را برای گازهای خاص مانند SF6 در پست‌های برق افزایش می‌دهد، که این امر ایمنی و کارایی را در صنایع متنوع تضمین می‌کند.

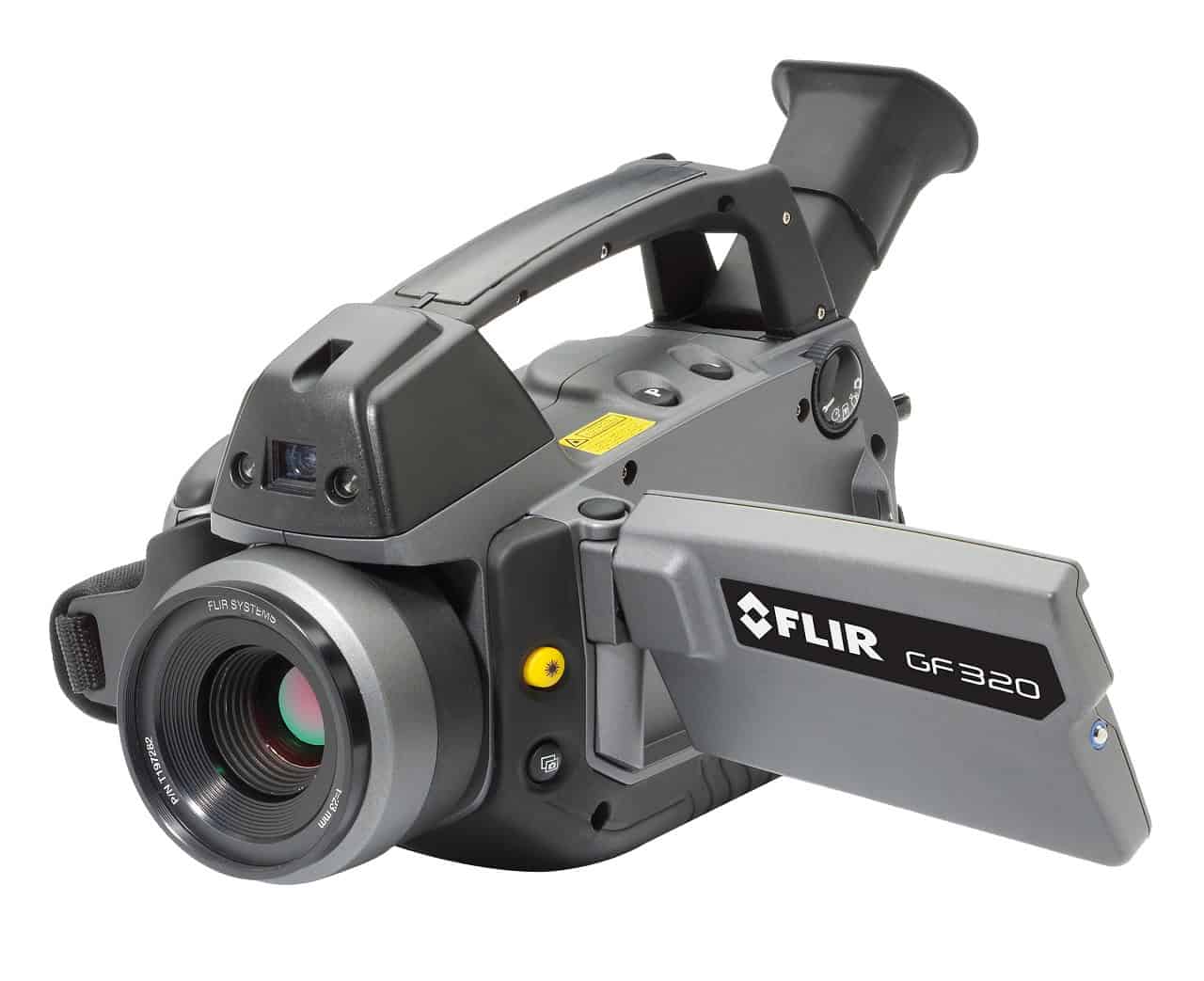

ساختار و فناوری به‌کاررفته در دوربین‌های FLIR

ساختار دوربین‌های FLIR Gas FindIR شامل دتکتور مادون قرمز uncooled یا cooled، لنزهای قابل تعویض و سیستم پردازش تصویر پیشرفته است. در GF77، دتکتور ۳۲۰x۲۴۰ با فیلترهای طیفی، تابش را در باندهای خاص جذب می‌کند و با Stirling cooler در مدل‌های cooled، دما را به -۱۹۶ درجه سانتی‌گراد می‌رساند تا حساسیت NETD را به کمتر از ۱۷ mK برساند. بدنه ارگونومیک با نمایشگر چرخشی و ویوفایندر، استفاده در شرایط سخت را آسان می‌سازد.

فناوری کلیدی مانند HSM، حرکت گاز را برجسته می‌کند و Q-Mode در G-Series، quantification را داخل دوربین انجام می‌دهد. باتری Li-Ion تا ۴ ساعت کارکرد مداوم فراهم می‌کند و اتصال Wi-Fi/Bluetooth برای انتقال داده به FLIR Ignite، تحلیل را تسریع می‌نماید، که این اجزا با استانداردهای ATEX برای محیط‌های خطرناک سازگار هستند.

مزایای استفاده از فناوری Gas FindIR در بازرسی صنعتی

استفاده از Gas FindIR در بازرسی‌های صنعتی، سرعت را تا ۹ برابر نسبت به روش‌های سنتی مانند sniffers افزایش می‌دهد و امکان اسکن هزاران اتصال بدون توقف فرآیند را فراهم می‌کند. این دوربین‌ها نشت‌ها را از فاصله ایمن (تا ۱۰۰ متر) شناسایی می‌نمایند، که ایمنی کارگران را در برابر گازهای سمی و انفجاری حفظ می‌کند و هزینه‌های تعمیر را با pinpointing دقیق منبع کاهش می‌دهد.

علاوه بر ایمنی، مزایای اقتصادی شامل جلوگیری از از دست رفتن محصول (تا ۲.۳ درصد گاز طبیعی در سال) و اجتناب از جریمه‌های زیست‌محیطی است. در پالایشگاه‌ها، GF77 با اندازه‌گیری دما همزمان، بازرسی حرارتی را ادغام می‌کند و با کاهش downtime، بهره‌وری را افزایش می‌دهد، که این امر برای صنایع بزرگ مانند نفت و گاز، بازگشت سرمایه سریع را تضمین می‌کند.

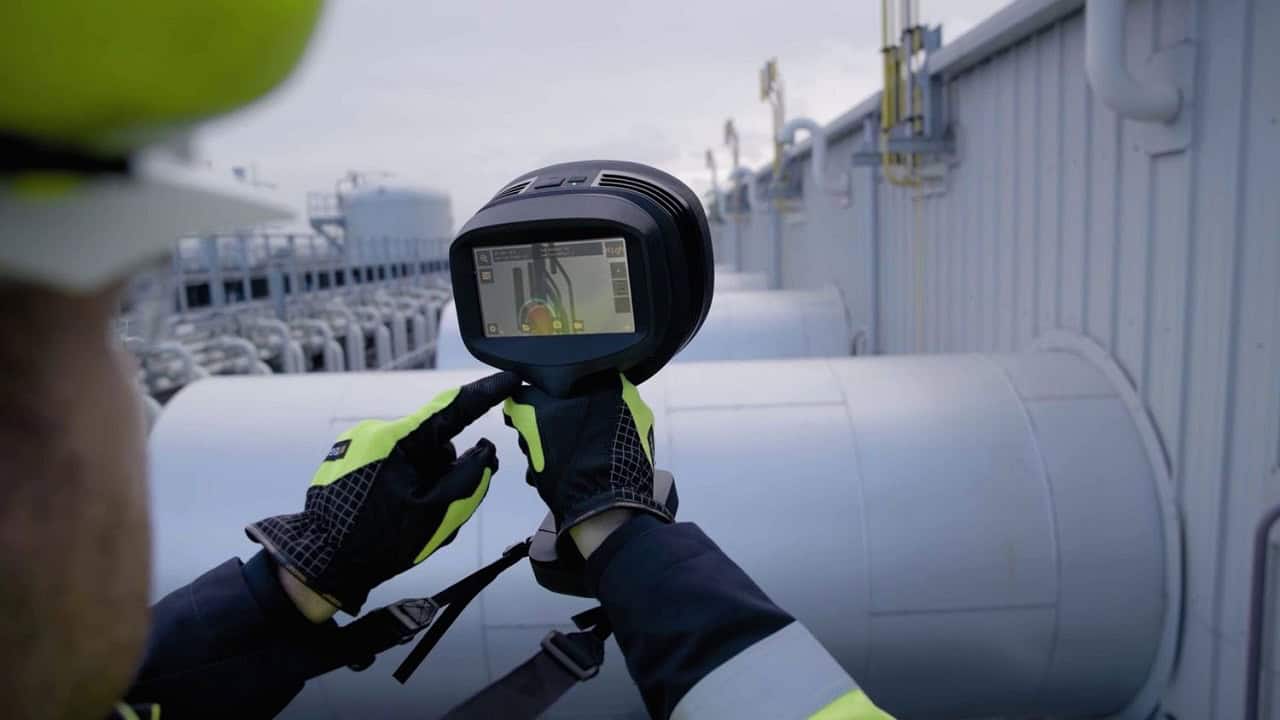

اهمیت تشخیص سریع نشتی گاز

تشخیص سریع نشتی گاز با FLIR Gas FindIR، از انفجارها و مسمومیت‌ها جلوگیری می‌کند، زیرا گازهایی مانند متان می‌توانند در غلظت‌های پایین (۵-۱۵ درصد) اشتعال‌زا باشند. در صنایع نفت و گاز، نشت‌های کوچک می‌توانند به سرعت بزرگ شوند و منجر به حوادثی مانند انفجار Wenling در ۲۰۲۰ شوند، که Gas FindIR با اسکن مداوم، چنین ریسک‌هایی را خنثی می‌نماید.

از منظر زیست‌محیطی، متان ۲۵ برابر CO2 در گرمایش جهانی مؤثر است و تشخیص سریع، انتشار را تا ۹۰ درصد کاهش می‌دهد، که با مقررات EPA همخوانی دارد. در پالایشگاه‌ها، این فناوری downtime را به حداقل می‌رساند و از خسارات مالی (میلیون‌ها دلار در سال) جلوگیری می‌کند، که اهمیت آن در حفظ زنجیره تأمین انرژی را برجسته می‌سازد.

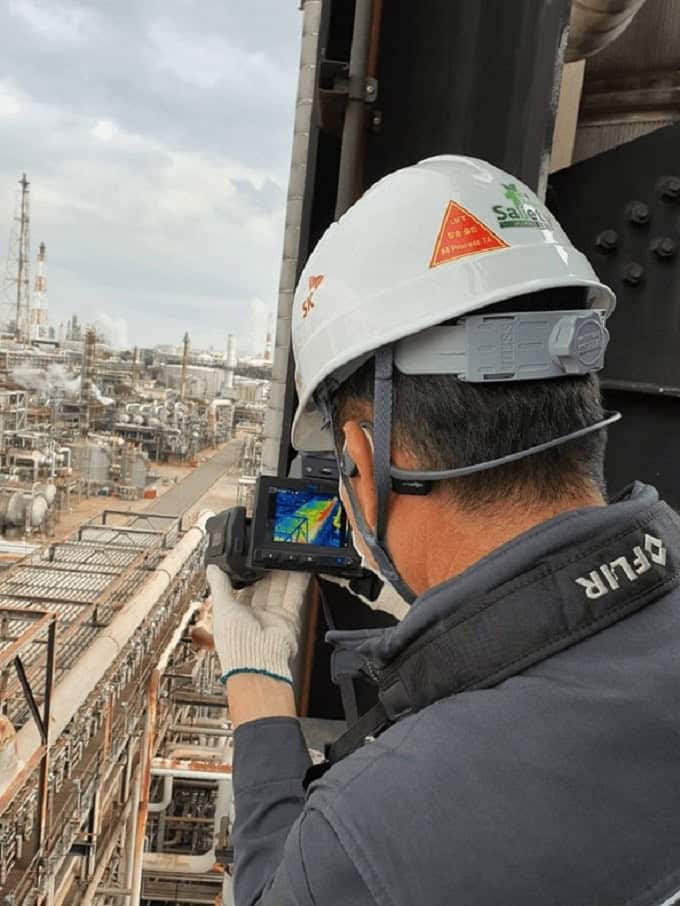

نقش این فناوری در ایمنی پالایشگاه‌ها

در پالایشگاه‌ها، فناوری FLIR Gas FindIR نقش محوری در ایمنی ایفا می‌کند با شناسایی نشت‌های هیدروکربن در لوله‌ها، فلنج‌ها و شیرها بدون نیاز به قطعی. Bayernoil در آلمان با استفاده از GF320، هزاران اتصال را اسکن می‌کند و نشت‌های بالقوه را قبل از انفجار شناسایی می‌نماید، که ایمنی ۱۵۰۰ کارگر را تضمین می‌کند.

این فناوری با استانداردهای ATEX سازگار است و در مناطق خطرناک Zone 2 کار می‌کند، که اجازه می‌دهد بازرسی بدون hot work permit انجام شود. در SK Energy کره، GF320 نشت‌های CO را در boilerها تشخیص می‌دهد و از مسمومیت جلوگیری می‌کند، که این نقش دوگانه (ایمنی و نگهداری) پالایشگاه‌ها را به سطح بالاتری می‌برد.

دقت و سرعت تشخیص نشتی

دقت Gas FindIR با NECL کمتر از ۱۰ ppm-m برای متان، اجازه تشخیص نشت‌های ۰.۴ g/hr را می‌دهد، که ۵ برابر حساس‌تر از مدل‌های uncooled قبلی است. سرعت اسکن تا ۳۱۰۰ اتصال در روز، با HSM، plumeهای کوچک را در ۶۰ هرتز برجسته می‌کند و خطای تشخیص را به کمتر از ۵ درصد می‌رساند.

در تست‌های NPL، GF320 استانداردهای EPA OOOOa را با دقت ۹۰ درصد برآورده می‌کند، و QOGI در QL320، نرخ نشت را با خطای ۳۰-۴۰ درصد اندازه‌گیری می‌نماید. این ترکیب دقت و سرعت، بازرسی‌ها را ۲۰ برابر سریع‌تر از Method 21 می‌سازد و در محیط‌های صنعتی، کارایی را بهینه می‌کند.

اجزای کلیدی سیستم تصویربرداری FLIR

اجزای کلیدی شامل دتکتور InSb یا VOx برای جذب IR، فیلترهای bandpass برای ایزوله طیف (۳-۵ μm برای هیدروکربن‌ها)، و Stirling cooler برای کاهش نویز است. لنزهای ۲۴ درجه یا ۱۴.۵ درجه، میدان دید را تنظیم می‌کنند و GPS/Wi-Fi، داده‌ها را تگ می‌نماید.

پردازنده داخلی با الگوریتم‌های HSM و ۱-Touch، تصاویر را پردازش می‌کند و باتری ۴ ساعته، عملیات مداوم را تضمین می‌نماید. در GF77، لنزهای interchangeable، تشخیص چندگانه را بدون ابزار اضافی فراهم می‌کنند، که این اجزا سیستم را برای کاربردهای صنعتی ایده‌آل می‌سازد.

روش تحلیل تصاویر گاز در محیط صنعتی

تحلیل تصاویر در FLIR Gas FindIR با نرم‌افزار Thermal Studio Pro انجام می‌شود، جایی که plumeها را با ابزارهای quantification اندازه‌گیری می‌کند و نرخ نشت را محاسبه می‌نماید. در محیط صنعتی، HSM حرکت را برجسته می‌کند و ΔT را برای کنتراست بهینه تنظیم می‌نماید.

روش QOGI با QL320، غلظت را بر اساس Beer-Lambert law تحلیل می‌کند و گزارش‌های Ignite، داده‌ها را برای LDAR ذخیره می‌نماید. در پالایشگاه‌ها، تحلیل ویدئویی نشت‌ها را localize می‌کند و با Route Creator، مسیرهای بازرسی را برنامه‌ریزی می‌نماید، که دقت و traceability را افزایش می‌دهد.

Gas FindIR در شرایط سخت مانند باد ۱۵ mph، دمای -۲۰ تا ۵۰۰ درجه سانتی‌گراد و رطوبت بالا عملکرد عالی دارد، با IP54 برای مقاومت در برابر گرد و غبار. در GF77f، housing محیطی، آن را برای offshore مناسب می‌سازد و HSM، plumeها را در باد برجسته می‌کند. در تست‌های صحرایی، GF320 در دود و تاریکی نشت‌ها را با دقت ۹۵ درصد تشخیص می‌دهد و cooler خطی ۲۷۰۰۰ ساعته، دوام را تضمین می‌کند.

آموزش و مهارت‌های لازم برای کار با OGI

آموزش OGI با دوره‌های ITC شامل ۳ روز کلاس و عملی است که عملیات GF-Series، تشخیص گازها و تأثیر محیط را پوشش می‌دهد. مهارت‌های کلیدی شامل تنظیم HSM، تفسیر plume و رعایت ایمنی ATEX است، با گواهینامه برای LDAR. کاربران باید دانش طیفی را بیاموزند و با نرم‌افزار Ignite کار کنند. دوره‌های آنلاین “OGI Fundamentals” مقدماتی فراهم می‌کنند و تمرین میدانی، دقت را به ۹۰ درصد می‌رساند، که برای اپراتورهای صنعتی ضروری است.

FLIR Gas FindIR با EPA OOOOa، Method 21 AWP و Quad Oa سازگار است، که تشخیص متان ۱۹ g/hr را الزامی می‌کند. گواهینامه‌های ATEX/IECEx برای Zone 2 و OOOOa برای حساسیت NECL <۱۰ ppm-m، استفاده در محیط‌های خطرناک را تضمین می‌کنند.

الزامات شامل آموزش ITC، کالیبراسیون سالانه و گزارش‌دهی Ignite است. در اروپا، IED و BREF، OGI را BAT می‌دانند و FLIR با NECL پایین، رعایت را آسان می‌سازد، که ایمنی و انطباق را اولویت می‌دهد.
