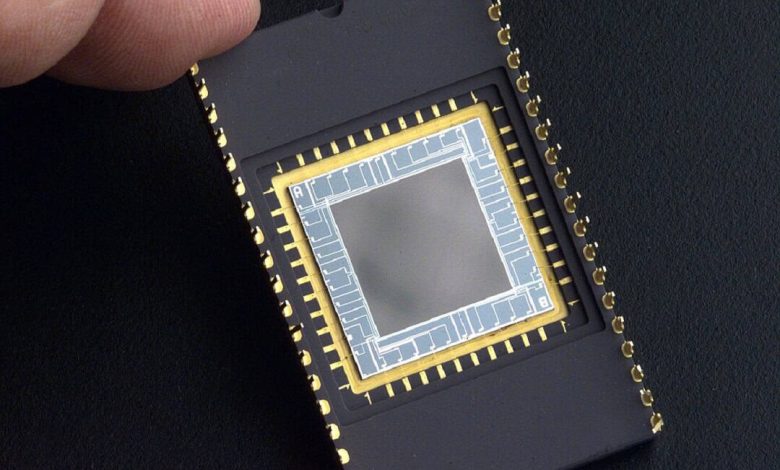

آرایه فتومتری CCD (Charge-Coupled Device) فناوری مورد استفاده در نجوم مدرن است که انقلابی در تصویربرداری و اندازهگیری دقیق روشنایی اجسام آسمانی ایجاد کرده است. این فناوری، که از آرایهای از خازنهای حساس به نور تشکیل شده، امکان ثبت تصاویر با وضوح بالا و دقت بینظیر را فراهم میکند و در تلسکوپها، دوربینهای نجومی و ابزارهای طیفسنجی به کار میرود.
فناوری CCD در سال ۱۹۶۹ توسط ویلارد بویل و جرج اسمیت در آزمایشگاههای بل (Bell Labs) ابداع شد. این اختراع، که در اصل برای ذخیره و انتقال بار الکتریکی طراحی شده بود، به سرعت به عنوان یک حسگر تصویربرداری حساس به نور شناخته شد. بویل و اسمیت به دلیل این نوآوری در سال ۲۰۰۹ نیمی از جایزه نوبل فیزیک را دریافت کردند.
اولین CCD با کاربرد تصویربرداری در سال ۱۹۷۴ توسط شرکت Fairchild Semiconductor با رزولوشن ۱۰۰×۱۰۰ پیکسل تولید شد. در سال ۱۹۷۵، این فناوری در دوربینهای تلویزیونی تجاری و سپس در تلسکوپها و ابزارهای تصویربرداری پزشکی مورد استفاده قرار گرفت. در نجوم، CCDها به دلیل حساسیت بالا و توانایی ثبت نور ضعیف از ستارگان و کهکشانهای دوردست، به سرعت جایگزین صفحات عکاسی سنتی شدند و امکان انجام فتومتری دقیق (اندازهگیری شدت نور اجسام آسمانی) را فراهم کردند.
آرایه فتومتری CCD چیست؟
آرایه فتومتری CCD یا Charge-Coupled Device Photometry Array یک حسگر نوری است که قادر به ثبت و اندازهگیری شدت نور با دقت بسیار بالا میباشد. این فناوری بر پایهی سلولهای نیمهرسانا ساخته شده که نور ورودی را به بار الکتریکی تبدیل میکنند و سپس این بار به صورت دیجیتال پردازش میشود. دقت بالای CCD باعث شده که بتواند تغییرات بسیار جزئی در میزان نور دریافتی را تشخیص دهد، چیزی که برای مطالعات دقیق در نجوم ضروری است.
در این آرایهها، هزاران یا حتی میلیونها پیکسل کنار هم قرار گرفتهاند و هر پیکسل قادر است مقدار نور دریافتشده را ذخیره و منتقل کند. برخلاف فیلمهای عکاسی قدیمی که محدودیتهای زیادی داشتند، CCDها پاسخ خطیتری نسبت به شدت نور دارند، یعنی افزایش یا کاهش نور بهصورت دقیق در دادههای ثبتشده بازتاب مییابد. این ویژگی سبب شده که CCDها ابزاری بیرقیب در سنجش شدت و تغییرات نوری اجرام آسمانی باشند.
از سوی دیگر، آرایه فتومتری CCD نویز کمی تولید میکند و حساسیت بالایی به نور دارد. این بدان معناست که میتواند حتی نور بسیار ضعیف ستارگان دوردست یا کهکشانهای کمنور را ثبت کند. ترکیب این ویژگیها باعث شده که CCDها قلب تپندهی بسیاری از تلسکوپهای مدرن و ابزارهای اخترشناسی امروز باشند.
اختراع و توسعه CCD
فناوری CCD برای نخستین بار در سال ۱۹۶۹ توسط ویلارد بویل و جورج اسمیت در آزمایشگاههای بل اختراع شد. هدف اولیه آنها توسعه یک حافظه دیجیتال بود، اما بهسرعت مشخص شد که این فناوری در حوزهی ثبت تصویر و نور کاربردی شگفتانگیز دارد. این نوآوری بعدها چنان اهمیت پیدا کرد که مخترعان آن در سال ۲۰۰۹ جایزه نوبل فیزیک دریافت کردند.
با گذر زمان، CCDها از دستگاههای سادهی آزمایشگاهی به ابزارهای پیشرفته در دوربینها، تلسکوپها و حتی کاوشگرهای فضایی تبدیل شدند. در دههی ۱۹۸۰، اولین CCDهای حرفهای در اخترشناسی به کار گرفته شدند و کیفیت دادههای نجومی را به طرز چشمگیری بهبود بخشیدند. این تغییر آنقدر انقلابی بود که بسیاری از پروژههای علمی که قبلاً غیرممکن به نظر میرسید، بهواسطهی CCDها عملی شد.
امروزه، CCDها همچنان در قلب بسیاری از ابزارهای نجومی حضور دارند، هرچند فناوریهای جدید مانند CMOS نیز در حال رشد هستند. با این وجود، حساسیت، دقت و قابلیت اعتماد CCDها باعث شده که در پروژههای بزرگ و مأموریتهای فضایی همچنان گزینهای اصلی باشند. اختراع و توسعه CCD را میتوان یکی از نقاط عطف مهم در تاریخ علم نجوم دانست که مسیر کشفهای فضایی را متحول ساخت.
اصول کار آرایه فتومتری CCD

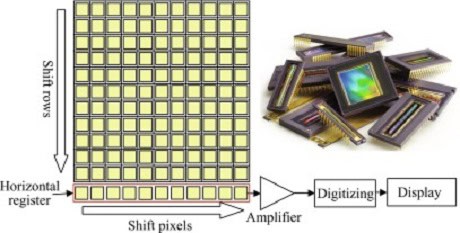

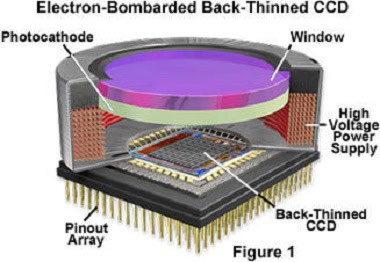

آرایه فتومتری CCD از یک مدار یکپارچه تشکیل شده که شامل شبکهای از خازنهای MOS (فلز-اکسید-نیمرسانا) است. این خازنها به صورت پیکسلهایی مرتب شدهاند که نور ورودی (فوتونها) را به بار الکتریکی تبدیل میکنند. اساس کار CCD به شرح زیر است:
- جذب فوتونها: هنگامی که فوتونها به سطح سیلیکونی CCD برخورد میکنند، انرژی آنها الکترونها را در ماده نیمهرسانا آزاد میکند. این پدیده به اثر فوتوالکتریک معروف است.
- ذخیره بار الکتریکی: الکترونهای تولیدشده در چاههای پتانسیل (potential wells) هر پیکسل ذخیره میشوند. تعداد الکترونها متناسب با شدت نور ورودی است.
- انتقال بار: با اعمال پالسهای الکتریکی به الکترودهای گیت، بارهای الکتریکی از یک پیکسل به پیکسل مجاور منتقل میشوند تا به لبه آرایه برسند.
- خوانش و تبدیل: بارهای الکتریکی در نهایت به یک تقویتکننده میرسند که آنها را به سیگنالهای الکتریکی تبدیل کرده و سپس به دادههای دیجیتال برای پردازش تصویر تبدیل میشوند.
کارایی کوانتومی (Quantum Efficiency) CCDها، یعنی توانایی تبدیل فوتونها به الکترونها، در بازههای خاصی از طول موج میتواند به بیش از ۹۰٪ برسد، که بسیار بالاتر از کارایی چشم انسان (حدود ۲۰٪) یا فیلمهای عکاسی (حدود ۱۰٪) است. این ویژگی CCDها را برای کاربردهای نجومی، بهویژه در شرایط نور کم، ایدهآل میکند.
انواع معماری CCD
- تمام-فریم (Full Frame): تمامی پیکسلها حساس به نور هستند و برای ثبت تصویر به شاتر مکانیکی نیاز دارند تا از لکهدار شدن تصویر در هنگام خوانش جلوگیری شود. این نوع در طیفسنجی و تصویربرداری نجومی رایج است.
- انتقال فریم (Frame Transfer): نیمی از پیکسلها توسط یک سپر ذخیره پوشانده شدهاند. تصویر به سرعت به بخش ذخیره منتقل شده و در حالی که تصویر بعدی ثبت میشود، خوانش انجام میگیرد. این نوع برای ثبت تصاویر با نرخ فریم بالا مناسب است.
- آرایه فتومتری CCD با تقویت الکترونی (EMCCD): بخشی از هر پیکسل برای تقویت سیگنال استفاده میشود، که حساسیت را در نور بسیار کم افزایش میدهد. این نوع برای رصد ستارگان کمنور یا سیارات فراخورشیدی مناسب است.
مزایای آرایه فتومتری CCD
- حساسیت بالا: CCDها در نور کم تصاویر شفاف و با رزولوشن بالا تولید میکنند، که برای رصد اجرام کمنور آسمانی ایدهآل است.
- دقت فتومتری: امکان اندازهگیری دقیق تغییرات روشنایی (تا چند هزارم قدر) را فراهم میکنند، که برای مطالعه ستارگان متغیر و سیارات فراخورشیدی حیاتی است.
- دامنه دینامیکی بالا: توانایی ثبت نور از اجرام بسیار کمنور تا بسیار پرنور را دارند.
- انعطافپذیری: با استفاده از فیلترهای مختلف، CCDها میتوانند در بازههای مختلف طول موج (از اشعه ایکس تا مادون قرمز نزدیک) کار کنند.
معایب آرایه فتومتری CCD
با وجود مزایا، آرایههای CCD محدودیتهایی نیز دارند:
- نیاز به شاتر در معماری تمام-فریم: برای جلوگیری از لکهدار شدن تصویر، شاتر مکانیکی لازم است که میتواند پیچیدگی و هزینه را افزایش دهد.
- مصرف انرژی: CCDها نسبت به حسگرهای CMOS کمی بیشتر انرژی مصرف میکنند (۹ تا ۱۲ ولت).
- حساسیت به تشعشع: در کاربردهای فضایی، تشعشعات کیهانی میتوانند به CCDها آسیب برسانند، اگرچه طراحیهای مقاوم به تشعشع توسعه یافتهاند.
- رقابت با CMOS: فناوری CMOS، که مصرف انرژی کمتر و سرعت خوانش بالاتری دارد، در حال جایگزینی CCDها در برخی کاربردها است، اگرچه CCDها همچنان در فتومتری نجومی به دلیل دقت بالا ترجیح داده میشوند.
کاربردهای آرایه فتومتری CCD در نجوم
یکی از مهمترین کاربردهای CCDها در نجوم، اندازهگیری روشنایی ستارگان و سیارات فراخورشیدی است. با استفاده از این ابزار میتوان تغییرات بسیار جزئی در نور یک ستاره را شناسایی کرد؛ تغییراتی که اغلب ناشی از گذر یک سیاره از مقابل آن ستاره یا تغییرات درونی خود ستاره است. این روش به اخترشناسان امکان داده تا هزاران سیارهی فراخورشیدی را کشف کنند.
CCDها نقش مهمی در نقشهبرداری کیهانی ایفا میکنند. مأموریتهایی مانند تلسکوپ هابل یا رصدخانههای زمینی بزرگ، با کمک CCDها توانستهاند تصاویر با وضوح و دقت بیسابقهای از کهکشانها، سحابیها و ساختارهای کیهانی تهیه کنند. این دادهها نهتنها جنبهی تصویری دارند بلکه اطلاعات ارزشمندی در مورد طیف نور و ترکیب شیمیایی اجرام آسمانی نیز فراهم میکنند.
کاربرد دیگر CCDها در بررسی اجرام متغیر و پدیدههای گذرا است. ستارههای متغیر، انفجارهای ابرنواختری و حتی شفقهای قطبی با استفاده از این فناوری ثبت و تحلیل میشوند. به دلیل دقت بالای CCDها، اخترشناسان میتوانند تغییرات زمانی در حد کسری از درصد را در شدت نور مشاهده کنند و این دادهها کلید درک فرآیندهای فیزیکی در کیهان به شمار میآیند.
آینده آرایههای فتومتری CCD
با پیشرفت فناوری CMOS، برخی پیشبینی میکنند که این حسگرها ممکن است در آینده جایگزین CCDها شوند، بهویژه در کاربردهای تجاری. با این حال، CCDها به دلیل کارایی کوانتومی بالا و دقت در فتومتری، همچنان در نجوم حرفهای و آماتوری جایگاه ویژهای دارند. شرکتهایی مانند Teledyne، که حسگرهای CCD سفارشی برای مأموریتهای فضایی تولید میکنند، به توسعه فناوریهایی مانند CCDهای با نوردهی پشتی (back-illuminated) و پوششهای ضدبازتاب ادامه میدهند تا عملکرد را بهبود بخشند. پروژههای آینده مانند تلسکوپهای فضایی جدید و رصدخانههای زمینی همچنان به CCDها وابسته خواهند بود، بهویژه برای مأموریتهایی که نیاز به اندازهگیری دقیق نور دارند، مانند مطالعه ماده تاریک یا انرژی تاریک.
سوالات متداول آرایه فتومتری CCD
آرایه فتومتری CCD چیست؟
آرایه فتومتری CCD یک حسگر تصویربرداری است که از خازنهای MOS برای تبدیل نور به بار الکتریکی استفاده میکند و برای اندازهگیری دقیق روشنایی اجسام آسمانی در نجوم به کار میرود.
چرا CCDها در نجوم ترجیح داده میشوند؟
CCDها به دلیل حساسیت بالا، کارایی کوانتومی عالی (تا ۹۰٪) و توانایی ثبت نور ضعیف از اجرام دوردست، برای فتومتری و تصویربرداری نجومی ایدهآل هستند.
تفاوت CCD و CMOS چیست؟
CCDها دقت فتومتری بالاتر و نویز کمتری دارند، اما مصرف انرژی بیشتری دارند و نیاز به شاتر دارند. CMOSها مصرف انرژی کمتر و سرعت خوانش بالاتری دارند، اما در فتومتری نجومی کمتر دقیق هستند.
CCDها در چه تلسکوپهایی استفاده شدهاند؟
CCDها در تلسکوپهایی مانند هابل، کپلر و رصدخانههای خورشیدی استفاده شدهاند و در مریخنوردها و ماهوارههای رصد زمین نیز به کار رفتهاند.
آیا CCDها در آینده منسوخ میشوند؟
با پیشرفت CMOS، استفاده از CCDها در برخی کاربردها کاهش یافته، اما در نجوم به دلیل دقت بالا همچنان مورد استفاده قرار میگیرند.
